TPS6211x 器件是低噪聲同步降壓直流/直流轉換器系列 非常適合由 2 至 4 節鋰離子電池或 12V 或 15 V 電源軌。

TPS6211x 器件是同步脈寬調制 （PWM） 轉換器，具有 集成 N 溝道和 P 溝道功率 MOSFET 開關。使用同步整流來提高 效率并減少外部組件數量。為了在較寬的 負載電流范圍，轉換器在 輕負載電流。工作頻率通常為 1 MHz，允許使用小型電感和 capacitor 值。該器件可與 0.8 范圍內的外部時鐘信號同步 MHz 至 1.4 MHz。為了實現低噪聲作，該轉換器可以在僅 PWM 模式下運行。在 關斷模式下，電流消耗降至 2 μA 以下。TPS6211x 系列器件 采用 16 引腳 （RSA） VQFN 封裝，可在 16 引腳 （RSA） 的自由空氣溫度范圍內工作 –40°C 至 85°C。
*附件：tps62110.pdf

特性

• 效率高達 95% 的高效同步降壓
  轉換器
• 3.1V 至 17V 工作輸入電壓范圍
• 可調輸出電壓范圍：1.2 V 至 16 V
• 提供
  3.3 V 和 5 V 的固定輸出電壓選項
• 可與外部時鐘同步：高達 1.4 MHz
• 高達 1.5A 的輸出電流
• 由于 PFM/PWM 工作模式，在寬負載電流
  范圍內具有高效率
• 100% 最大占空比，壓差最低
• 20μA 靜態電流（典型值）
• 過熱和過流保護
• 采用 16 引腳 VQFN 封裝

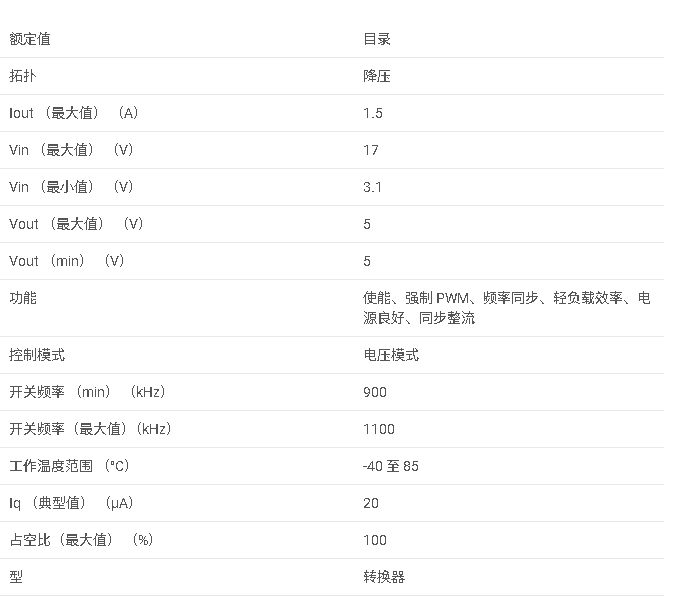

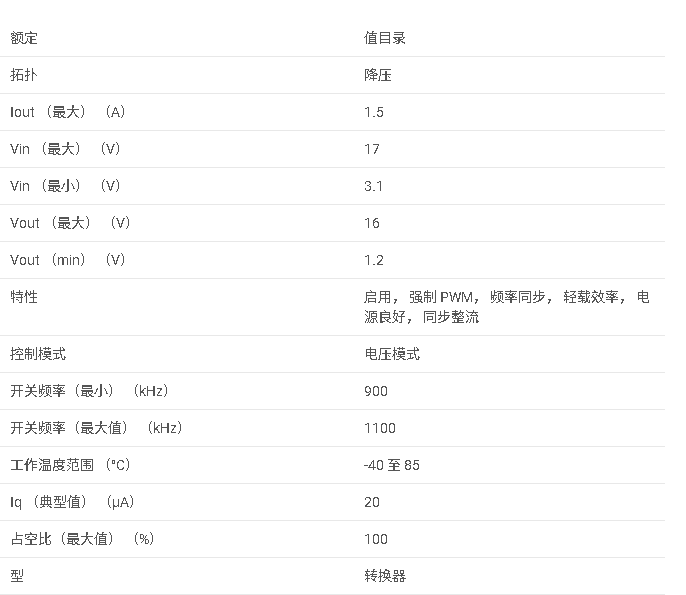

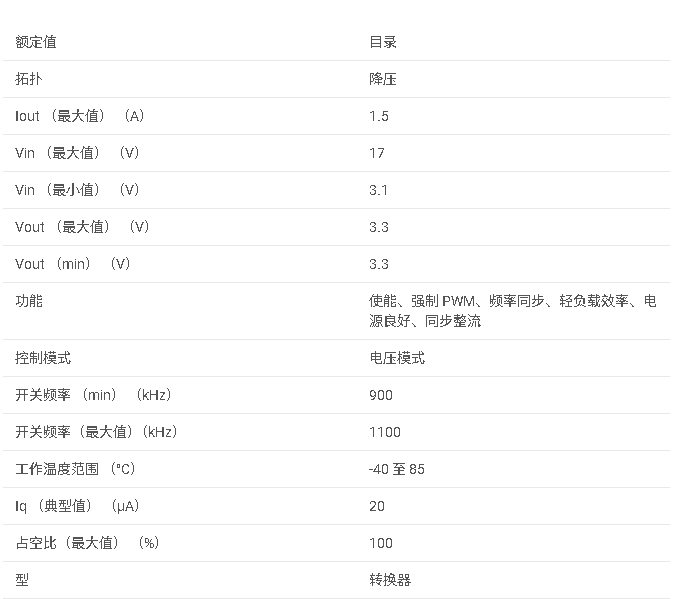

參數

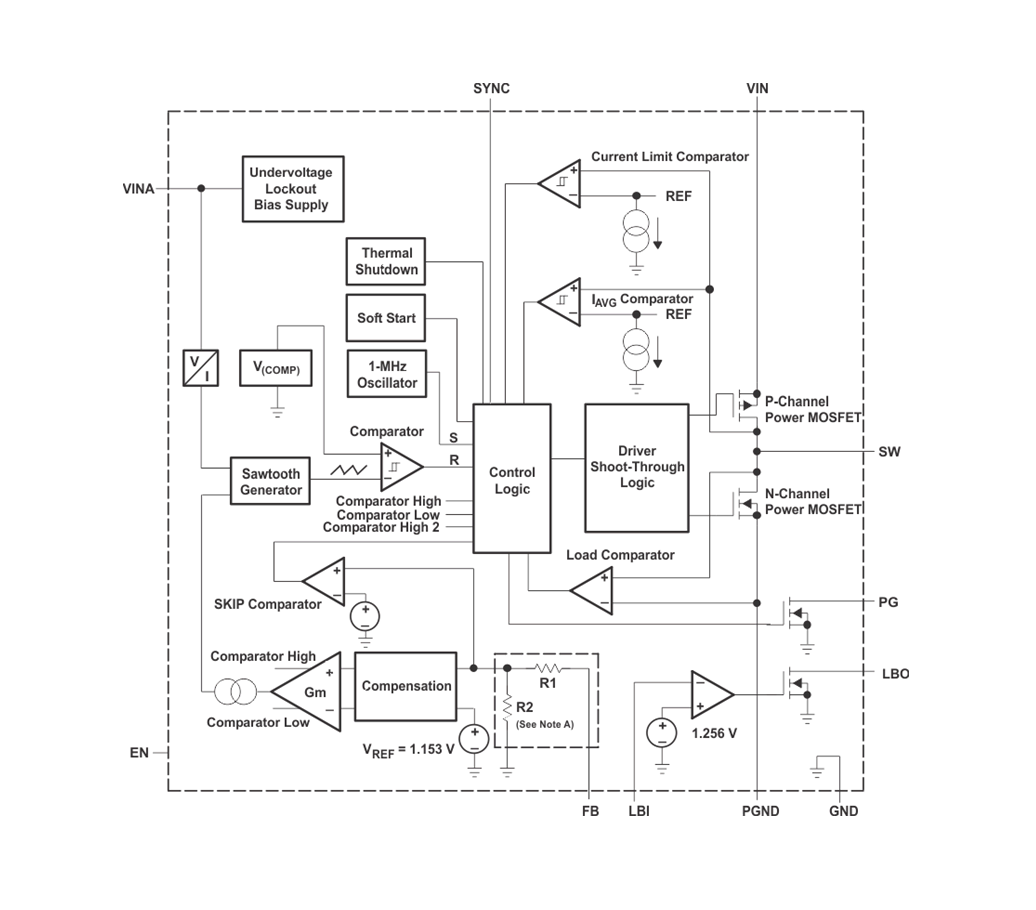

方框圖

?1. 產品概述?
TPS62110/11/12/13是德州儀器（TI）推出的高效同步降壓DC-DC轉換器系列，專為2-4節鋰離子電池或12V/15V電源系統設計。核心特性包括：

• ?輸入電壓范圍?：3.1V至17V
• ?輸出能力?：可調版本（1.2V-16V）或固定版本（3.3V/5V）
• ?輸出電流?：高達1.5A
• ?效率?：最高95%，支持PFM/PWM多模式切換以優化輕載效率
• ?封裝?：16引腳VQFN（4mm×4mm）

?2. 關鍵功能?

• ?同步整流?：集成N/P溝道MOSFET，減少外部元件數量。
• ?工作模式?：
  • ?PWM模式?：中高負載下固定1MHz頻率（可同步至0.8-1.4MHz外部時鐘）。
  • ?PFM模式?：輕載時自動切換，降低靜態電流至20μA（典型值）。
• ?保護機制?：過溫保護、過流保護、欠壓鎖定（UVLO）。
• ?低功耗控制?：支持EN引腳關斷，待機電流<2μA。

?3. 型號差異?

?4. 典型應用?

• ?輸入電容?：≥10μF低ESR陶瓷電容（如TDK C3225X5R1E106K）。
• ?輸出電容?：22μF（可調版本）或33μF（固定高壓版本），推薦X5R/X7R材質。
• ?電感選擇?：6.8μH（如Coilcraft MSS6132-682），需滿足飽和電流>1.5A。
• ?布局要點?：縮短高di/dt路徑，FB/LBI走線遠離開關節點，熱焊盤必須焊接以散熱。

?5. 性能曲線?

• ?效率?：12V輸入、3.3V輸出時，600mA負載效率達92%；輕載PFM模式效率>90%。
• ?瞬態響應?：負載階躍（150mA→1.35A）下輸出電壓波動<50mV。

?6. 設計資源?

• 提供典型電路圖、BOM表及PCB布局示例（如Figure 22）。
• 支持文檔包括《TPS6211x驅動EN/SYNC引腳指南》（SLVA295）等。

?7. 訂購信息?

• 封裝選項：16引腳VQFN（RSA），支持卷帶（3000pcs/卷）或剪切帶（250pcs/卷）。
• 工作溫度：-40°C至85°C，符合RoHS標準。

該系列適用于便攜設備、手持掃描儀及POL電源等場景，兼具高集成度與低噪聲特性。
