TPS6211x 器件是低噪聲同步降壓直流/直流轉換器系列 非常適合由 2 至 4 節鋰離子電池或 12V 或 15 V 電源軌。
TPS6211x 器件是同步脈寬調制 (PWM) 轉換器,具有 集成 N 溝道和 P 溝道功率 MOSFET 開關。使用同步整流來提高 效率并減少外部組件數量。為了在較寬的 負載電流范圍,轉換器在 輕負載電流。工作頻率通常為 1 MHz,允許使用小型電感和 capacitor 值。該器件可與 0.8 范圍內的外部時鐘信號同步 MHz 至 1.4 MHz。為了實現低噪聲作,該轉換器可以在僅 PWM 模式下運行。在 關斷模式下,電流消耗降至 2 μA 以下。TPS6211x 系列器件 采用 16 引腳 (RSA) VQFN 封裝,可在 16 引腳 (RSA) 的自由空氣溫度范圍內工作 –40°C 至 85°C。
*附件:tps62112.pdf
特性
- 效率高達 95% 的高效同步降壓
轉換器 - 3.1V 至 17V 工作輸入電壓范圍
- 可調輸出電壓范圍:1.2 V 至 16 V
- 提供
3.3 V 和 5 V 的固定輸出電壓選項 - 可與外部時鐘同步:高達 1.4 MHz
- 高達 1.5A 的輸出電流
- 由于 PFM/PWM 工作模式,在寬負載電流
范圍內具有高效率 - 100% 最大占空比,實現最低壓差
- 20μA 靜態電流(典型值)
- 過熱和過流保護
- 采用 16 引腳 VQFN 封裝
參數

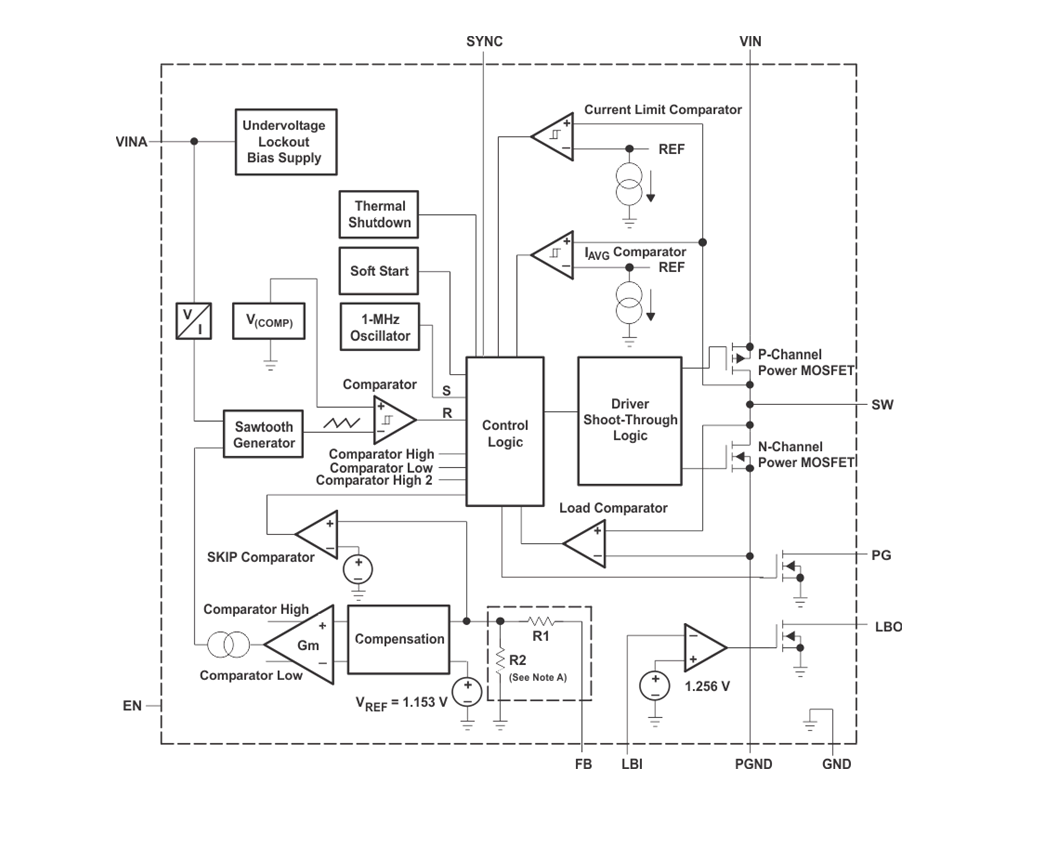

方框圖
?1. 產品概述?
TPS62110/11/12/13是德州儀器(TI)推出的高效同步降壓DC-DC轉換器系列,具有以下核心特性:
- ?輸入電壓范圍?:3.1V至17V,支持2-4節鋰離子電池或12V/15V電源軌。
- ?輸出選項?:
- 可調輸出(1.2V至16V,TPS62110/13)
- 固定輸出(3.3V或5V,TPS62111/12)
- ?輸出電流?:高達1.5A,效率可達95%。
- ?工作模式?:支持PWM(脈寬調制)和PFM(脈沖頻率調制)自動切換,輕載時進入省電模式(靜態電流低至20μA)。
?2. 關鍵功能?
- ?同步整流?:集成N/P溝道MOSFET,減少外部元件數量。
- ?低噪聲設計?:1MHz固定開關頻率(可同步至0.8-1.4MHz外部時鐘)。
- ?保護機制?:過溫保護、過流保護、欠壓鎖定(UVLO)。
- ?附加功能?:
- ?低電量檢測?(LBI/LBO):標準版(TPS62110/11/12)和增強版(TPS62113)。
- ?電源就緒信號?(PG):開漏輸出,指示輸出電壓達到98.4%額定值。
?3. 典型應用?
- ?便攜設備?:PDA、手持掃描儀、移動終端。
- ?工業系統?:12V總線供電的負載點穩壓。
- ?設計示例?:
- 可調輸出需外部分壓電阻(如R1=220kΩ、R2=390kΩ實現1.8V輸出)。
- 固定輸出版本直接連接FB至VOUT。
?4. 布局與選型建議?
- ?電感與電容?:
- 推薦6.8μH電感(如TDK SLF7032T-6R8M1R6)。
- 輸入/輸出電容需低ESR陶瓷材質(如22μF輸出電容)。
- ?PCB布局?:
- 縮短高di/dt路徑(如SW節點),敏感信號(FB、LBI)遠離開關噪聲。
- 散熱焊盤必須焊接以優化機械和熱性能。
?5. 性能曲線?
- 效率曲線顯示:12V輸入、3.3V輸出時,600mA負載效率達92%;輕載時PFM模式進一步提升效率。
- 負載瞬態響應測試顯示輸出電壓波動控制在±50mV內(150mA→1.35A階躍)。
?6. 封裝與訂購信息?
- ?封裝?:16引腳VQFN(4mm×4mm),帶裸露焊盤。
- 型號后綴說明:
- RSA:卷帶包裝(3000片/卷);RSAT:小卷帶(250片/卷)。
? 文檔完整涵蓋器件特性、設計指南、測試數據及封裝細節,適用于高效緊湊的電源解決方案開發。 ?
-
