TPS54824 是一款功能齊全的 17V（最大 19V）、8A 同步降壓直流/直流轉換器，采用 3.5mm × 3.5mm HotRod? QFN 封裝。

該器件通過高效率并集成高壓側和低壓側 MOSFET，針對小尺寸解決方案進行了優化。通過峰值電流模式控制（減少元件數量）和選擇高開關頻率（減少電感器占用空間），進一步節省空間。
*附件：tps54824.pdf

峰值電流模式控制簡化了環路補償，并提供了快速瞬態響應。高側和低側拉電流限制的逐周期峰值電流限制可在過載情況下保護器件。如果短路或過載故障持續存在，打嗝會限制 MOSFET 的功率耗散。

電源良好監控電路監控穩壓器輸出。PGOOD 引腳是一個開漏輸出，當輸出電壓處于調節狀態時變為高阻抗。一個內部 demaritch 時間可防止 PGOOD 引腳被拉低，除非發生了故障。

專用的 EN 引腳可用于控制穩壓器的開/關和調整輸入欠壓鎖定。輸出電壓啟動斜坡由 SS/TRK 引腳控制，允許作為獨立電源或在跟蹤情況下運行。

特性

• 小型 3.5mm × 3.5mm HotRod? QFN 封裝
• 集成 14.1mΩ 和 6.1mΩ MOSFET
• 具有快速瞬態響應的峰值電流模式控制
• 200kHz 至 1.6MHz 固定開關頻率
• 與外部時鐘同步
• 0.6V 電壓基準 ±溫度范圍內為 0.85%
• 0.6V 至 12V 輸出電壓范圍
• 打嗝電流限制
• 安全啟動至預偏置輸出電壓
• 可調軟啟動和電源排序
• 可調輸入欠壓鎖定
• 3μA 關斷電流
• 用于欠壓和過壓的電源良好輸出監視器
• 輸出過壓保護
• 非閉鎖熱關斷保護
• –40°C 至 150°C 工作結溫

參數

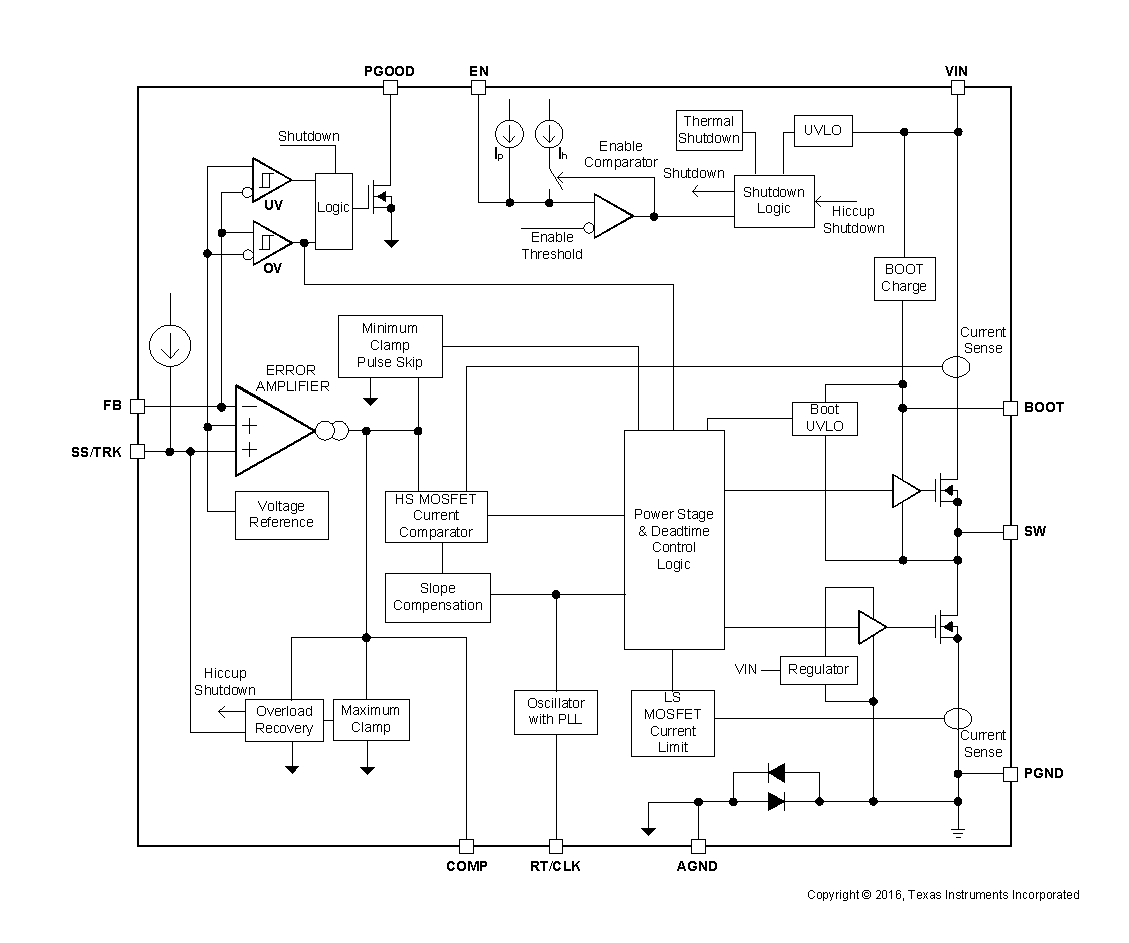

方框圖

1. 產品概述

TPS54824 是一款高性能的同步降壓 DC/DC 轉換器，適用于 4.5V 至 17V（最大 19V）的寬輸入電壓范圍，提供高達 8A 的連續輸出電流。該轉換器采用 3.5mm x 3.5mm 的 HotRod? QFN 封裝，集成了 14.1mΩ 和 6.1mΩ 的 MOSFET，具有高效率、小尺寸和快速瞬態響應等特點。

2. 主要特性

• ?高效率?：通過高集成度和優化設計，實現高效率轉換。
• ?寬輸入電壓范圍?：支持 4.5V 至 17V（最大 19V）的輸入電壓。
• ?高輸出電流?：連續輸出電流可達 8A。
• ?快速瞬態響應?：采用峰值電流模式控制，提供快速瞬態響應。
• ?固定開關頻率?：支持 200kHz 至 1.6MHz 的固定開關頻率，可通過外部電阻調整。
• ?多種保護功能?：包括過流保護、過壓保護、欠壓鎖定、熱關斷保護等。
• ?軟啟動和電源排序?：提供可調軟啟動和電源排序功能，確保電源系統的可靠啟動。

3. 應用領域

• ?電信和無線基礎設施?
• ?測試和測量設備?
• ?醫療成像設備?
• ?企業交換機?
• ?服務器空間?

4. 功能描述

• ?PWM 控制?：采用固定頻率的峰值電流模式控制，簡化外部頻率補償。
• ?輸入電壓監控?：具有輸入電壓欠壓鎖定功能，保護電路在輸入電壓過低時關斷。
• ?輸出電壓調整?：通過外部電阻分壓器設置輸出電壓，電壓參考精度為 ±0.85%。
• ?軟啟動和跟蹤?：SS/TRK 引腳用于軟啟動和電源排序，實現可控的電源啟動順序。
• ?電源良好監控?：PGOOD 引腳監控輸出電壓，并在輸出電壓異常時發出信號。

5. 電氣特性

• ?輸入電壓范圍?：4.5V 至 17V（最大 19V）
• ?輸出電壓范圍?：0.6V 至 12V
• ?最大輸出電流?：8A
• ?開關頻率范圍?：200kHz 至 1.6MHz
• ?效率?：在多種輸入和輸出條件下具有高效率

6. 典型應用電路

• ?設計示例?：提供了 4.5V 至 15V 輸入，1.8V 輸出的典型應用電路，包括電感、電容等元件的詳細選擇和計算。
• ?布局指南?：給出了 PCB 布局的建議，以優化電氣性能和熱性能。

7. 封裝和尺寸

• ?封裝類型?：3.5mm x 3.5mm HotRod? QFN 封裝
• ?引腳數?：18 引腳

8. 文檔和支持

• ?技術文檔?：包括數據手冊、應用筆記等，提供詳細的產品信息和應用指導。
• ?設計工具?：提供 Webench 等設計工具，幫助用戶快速完成電路設計。
• ?社區資源?：TI 的 E2E 在線社區提供工程師之間的協作平臺，解決設計中的問題。

通過以上總結，可以全面了解 TPS54824 的主要特性、應用領域、功能描述、電氣特性、典型應用電路、封裝尺寸以及相關的文檔和支持資源。
