在材料科學與光學技術交織的前沿領域，液晶聚合物正逐漸嶄露頭角，成為備受矚目的“明星材料”，其融合液晶的光學各向異性與聚合物的加工優勢，從高清顯示屏到光通信網絡，它通過精準調控光線賦能顯示技術升級，加速信息傳輸，并拓展微透鏡、偏光片等光學器件邊界，持續推動智能光學與柔性顯示的創新突破。

近日，中國科學技術大學馮偉在《Small Structures》上發表了題為“Regulating Topographical Deformation Response of Liquid Crystal Coatings by Electrical Quenching of Liquid Crystal Order Fluctuation”的研究成果，展示了電致淬火效應從分子尺度向宏觀尺度的傳遞過程，證明了電致淬火抑制單體液晶的有序漲落會顯著減小聚合網絡的表面形變。論文探究了電致淬火對液晶聚合物涂層表面形貌變形行為的影響。這一進展為構建具有復雜圖案的可調表面提供了新機遇，拓展了基于液晶的動態表面的潛在應用領域。

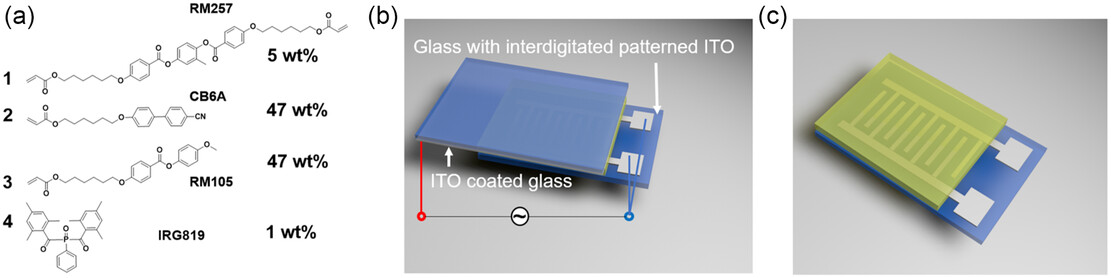

作者選用了一種液晶單體混合物，包括交聯劑RM257、具有正介電各向異性的液晶間隔體CB6A以及光引發劑IRG819。為拓寬混合物的液晶相區間，還加入了液晶間單體RM105。LCN（液晶聚合物網絡）的制備過程包括在各向同性相狀態下，通過毛細作用將液晶單體混合物注入液晶盒中。該液晶盒由一塊帶有連續氧化銦錫（ITO）導電層的玻璃基底和另一塊帶有叉指狀I(lǐng)TO電極圖案的玻璃基底組成（ITO厚度為100nm）。隨著混合物從各向同性相冷卻至向列相，作者通過光引發聚合反應形成LCN。隨后小心分離兩塊玻璃基底，即可獲得附著在其中一塊玻璃上的LCN涂層。

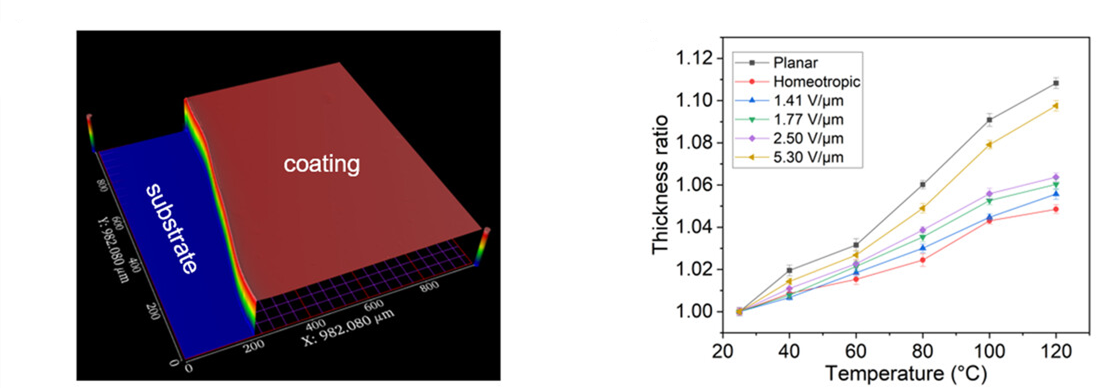

為了驗證電場淬滅作用對LCN變形行為的影響，研究了熱誘導的厚度變化。通過采用不同的對齊方法，制備了均勻?qū)R的LCN涂層，包括使用摩擦的聚乙烯醇（PVA）用于平面取向，使用二甲基十八烷基[3-(三甲氧基硅烷)丙基]氯化銨（DMOAP）用于垂直取向，或通過施加電場制備的電場淬滅效應。在這些涂層中，粘附在基底上的厚度被測量，以評估熱膨脹和各向異性變形。在對比實驗中，采用均勻?qū)R的涂層加熱后測量其厚度變化（利用中圖儀器SuperView W1光學3D表面輪廓儀）。

原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/sstr.202500051

中圖儀器光學3D表面輪廓儀以白光干涉技術為原理、結合精密 Z 向掃描模塊、3D 建模算法等對器件表面進行非接觸式掃描并建立表面 3D 圖像，精準高效測量表面粗糙度、平整度、膜厚（臺階高）等參數，精度最高可達0.1nm。

中圖儀器光學3D表面輪廓儀以前已廣泛應用于各大專院校、研究所、半導體、3C電子等行業領域，您有任何微觀形貌方面測量需求，都可隨時和我們聯系，我們將第一時間與您聯系！
