內容節選自原創視頻教程《運放秘籍》第一部：通用運放基礎

這是很多同學都會問到的一個問題，Multisim仿真究竟準不準？很多同學在仿真時發現Multisim仿真結果和手冊的差距太大，然后說是Multisim這個軟件不行，其實不是這樣的，不管是Multisim也好，Ltspice、Tina或是Cadence也好，各軟件都有長處，如果Multisim仿真不準的話，這個軟件早就倒閉了。仿不準其實是設計者仿真軟件使用的不對，咱們先來看一個實際案例，就是本節要講的輸入偏置電流仿真。

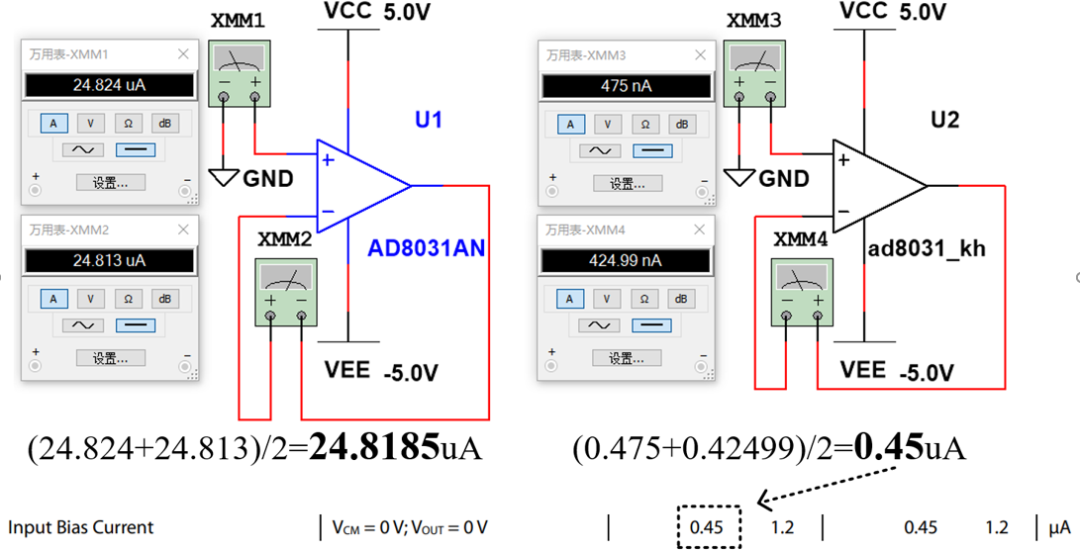

圖1-6 兩種偏置電流仿真結果

圖1-6 是兩種輸入偏置電流仿真，左邊是一位設計者做的仿真，仿真結果是24.812uA，而AD8031的手冊中偏置電流是0.45uA，是Multisim軟件仿真不準嗎？右邊是我做的仿真，仿真結果是0.45uA，我仿真的結果與AD8031手冊完全一樣，其實Multisim準確性還是可以的，關鍵在于對軟件的操作和參數理解上。

我們分析運放時的重要原則之一就是“虛短、虛斷”，虛短指的是運算放大器的兩個輸入端電壓相等，看起來像是短路一樣；而虛斷指的是運算放大器的輸入端基本沒有電流流入，看起來像是斷開一樣。

完整視頻教程：【淘寶】https://e.tb.cn/h.hk7nrG6KPBxoiXF?tk=UieP4WDLiHp MF168 「運放秘籍第一部_運算放大器Multisim仿真課程_工程師看海運放教程」

點擊鏈接直接打開 或者 淘寶搜索直接打開

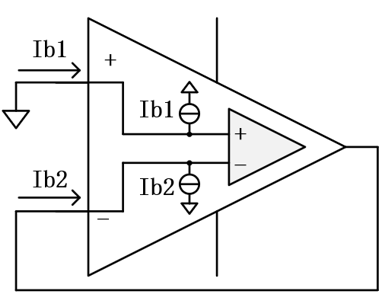

圖1-10 是運放的輸入偏置電流示意圖，理想的運放（圖中灰色運放）是沒有輸入電流的，但是受我們生產運放的工藝和材料限制，我們沒辦法做出一個輸入電流為0的運放，圖中大三角符號就是我們實際使用的運放，可以看到在同相輸入端和反向輸入端分別有個輸入電流Ib1和Ib2，那么輸入偏置電流Ib就是二者的平均值，輸入偏置電流越小越好。

圖1-10 運放偏置電流示意圖

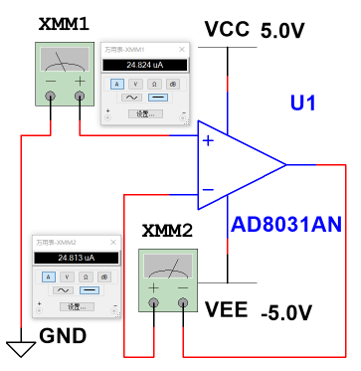

圖1-11 是AD8031的輸入偏置電流仿真，可以看到反相輸入端流出運放的電流是24.824uV，同相輸入端流出運放的電流是24.813uA，那么計算得到的此時的輸入偏置電流就是(24.824+24.813)/2=24.8185uA。那么此時我們就可以認為，運放的同相輸入端和反向輸入端，各自都有一個24.8151uA的電流存在。

圖1-11 AD8031輸入偏置電流仿真

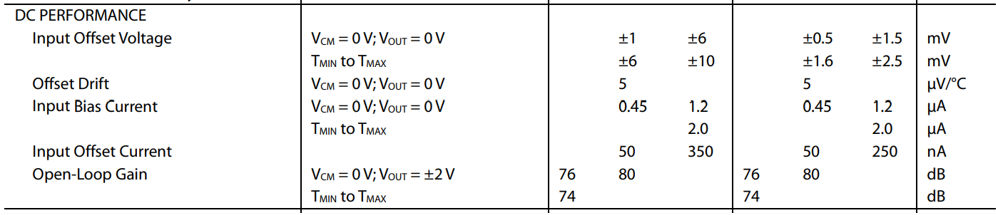

圖1-12 是AD8031手冊中的輸入偏置電流，在±5V的供電電源下，輸入偏置電流典型值是0.45uA，最大值是1.2uA，那么為什么仿真的結果是21.8185uA呢？為什么仿真和手冊有這么大的差異呢？先別急，咱先充分理解輸入偏置電流的概念和它對電路的影響，然后再來看看為什么仿真和手冊有差異。

圖1-12 AD8031手冊中的輸入偏置電流
