Texas Instruments TPS7H2211單通道電子保險絲包括一個集成的FET負載開關和其他功能，這些功能用來提供反向電流保護、過壓保護，并提供可配置的上升時間來最大限度地減小軟啟動電流和浪涌電流。該器件包含P溝道MOSFET，這些MOSFET支持3.5A最大連續電流，工作在4.5V至14V輸入電壓范圍內。

數據手冊：*附件：Texas Instruments TPS7H2211單通道電子保險絲數據手冊.pdf

該開關由開/關輸入 (EN) 控制，輸入可直接連接低壓控制信號。過壓保護和軟啟動可通過OVP和SS引腳使用少量外部元件進行編程。Texas Instruments TPS7H2211采用塑料和陶瓷封裝，帶有外露散熱墊，可提高散熱性能。

特性

• 100krad（Si）的總電離劑量（TID）特征與100krad（Si）的輻射硬度保證可用性
• 確定了單粒子效應 (SEE)
  • 單粒子鎖定（SEL）、單粒子燒毀（SEB）和單粒子柵穿（SEGR）抗線性能量傳遞（LET）能力 = 75MeVcm ^2^ /mg
  • 單粒子功能中斷（SEFI）和單粒子瞬態（SET）特性達到LET = 75MeVcm ^2^ /mg
• 集成式單通道電子保險絲
• 低導通電阻（R ON ）：最大60m?（在25°C和VIN = 12V時）
• 輸入電壓范圍：4.5 V至14 V
• 最大連續開關電流：3.5 A
• 低控制輸入閾值有助于使用1.2V、1.8V、2.5V和3.3V邏輯
• 可配置上升時間（軟啟動）
• 反向電流保護（RCP）
• 過壓保護 (OVP)
• 內部電流限制（快速跳閘）
• 熱關斷
• 陶瓷和塑料封裝帶散熱焊盤

應用

• 衛星電力系統 (EPS)
• 冷備用電源（冗余）
• 命令和數據處理
• 通信有效載荷
• 經輻射硬化，可接受電源樹

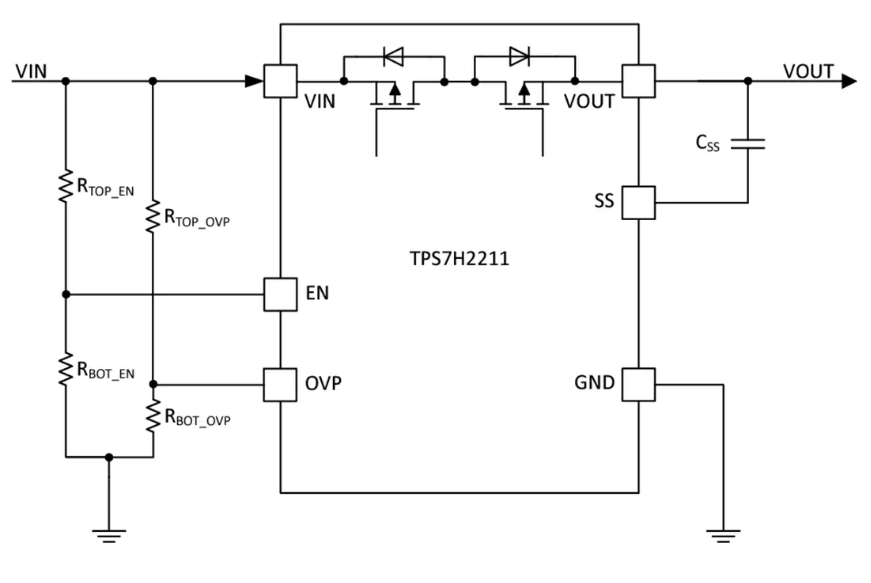

簡化示意圖
