TL2575 和 TL2575HV 器件提供集成電路中降壓（降壓）開關穩壓器所需的所有有源功能。它們需要 4 到 6 個外部組件才能運行。它們接受高達 60 V 的寬輸入電壓范圍 （TL2575-HV），并提供 3.3 V、5 V、12 V、15 V 的固定輸出電壓或可調輸出版本。TL2575 和 TL2575HV 器件具有一個集成開關，能夠提供 1 A 的負載電流，具有出色的線路和負載調節能力。該器件還提供內部頻率補償、固定頻率振蕩器、逐周期電流限制和熱關斷功能。此外，可通過外部 ON/OFF 引腳進行手動停機。
*附件：tl2575-05.pdf

特性

• 固定的3.3V、5V、12V和15V選項，在線路、負載和溫度條件下具有±5%的調節（最大值）
• 可調選項，范圍為 1.23 V 至 37 V（HV 版本為 57 V），在線路、負載和溫度條件下調節（最大值）為 ±4%
• 規定的 1A 輸出電流
• 寬輸入電壓范圍
  • 4.75 V 至 40 V（高壓版本為 60 V）
• 僅需要四個外部元件（固定版本），并使用現成的標準電感器
• 52kHz（典型值）固定頻率內部振蕩器
• TTL關斷能力，待機電流為50μA（典型值）
• 高效率
  • 高達 88%（典型值）
• 熱關斷和限流保護，具有逐周期限流功能

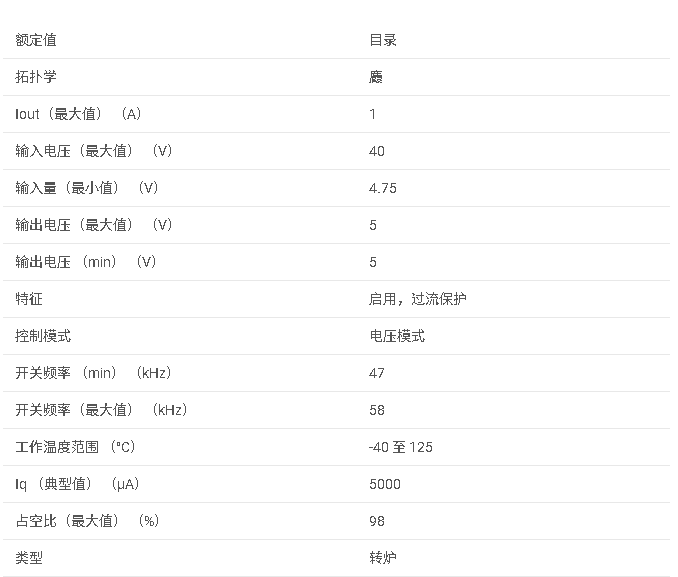

參數

?1. 核心特性?

• ?寬輸入電壓范圍?：4.75V至40V（TL2575）/60V（TL2575HV高壓版）
• ?多版本輸出?：
  • 固定輸出：3.3V/5V/12V/15V（±5%精度）
  • 可調輸出：1.23V至37V（HV版至57V，±4%精度）
• ?高負載能力?：1A持續輸出電流，峰值電流限制2.8A（典型值）
• ?高效率?：典型值88%（12V/15V版本）
• ?集成保護?：熱關斷、逐周期電流限制

?2. 關鍵功能模塊?

• ?52kHz固定頻率振蕩器?
• ?反饋控制?：
  • 固定版本直接連接VOUT
  • 可調版本通過外部分壓電阻（R1/R2）設置電壓
• ?TTL兼容關斷引腳?（ON/OFF）：待機電流低至50μA

?3. 典型應用設計?

• ?外圍元件需求?：僅需4-6個外部元件（電感、二極管、輸入/輸出電容）
• ?布局要點?：
  • 縮短功率路徑（VIN/OUTPUT/GND）走線
  • 反饋電阻靠近芯片放置
  • 單點接地或地平面設計

?4. 性能參數?

• ?電氣特性?：
  • 開關飽和電壓：1.2V（典型@1A）
  • 反饋基準電壓：1.23V（可調版本）
• ?溫度范圍?：-40°C至125°C結溫

?5. 封裝選項?

• ? TO-263（KTT） ?：5引腳，10.16×8.93mm
• ? TO-220（KV） ?：5引腳，10.16×8.82mm
• ? PDIP（N） ?：16引腳，19.31×6.35mm

?6. 設計注意事項?

• ?輸出電容選擇?：推薦100-470μF低ESR電解電容
• ?續流二極管?：需使用快恢復或肖特基二極管（如1N5820系列）
• ?電感選型?：根據負載電流和輸入/輸出電壓差查圖表選擇（如330μH對應5V/1A應用）
