TL2575 和 TL2575HV 器件提供集成電路中降壓（降壓）開關穩壓器所需的所有有源功能。它們需要四到六個外部組件才能運行。它們接受高達 60 V （TL2575-HV） 的寬輸入電壓范圍，并提供 3.3 V、5 V、12 V、15 V 的固定輸出電壓或可調輸出版本。TL2575 和 TL2575HV 器件具有一個集成開關，能夠提供 1 A 的負載電流，并具有出色的線路和負載調節功能。該器件還提供內部頻率補償、固定頻率振蕩器、逐周期限流和熱關斷功能。此外，還可以通過外部ON/OFF引腳進行手動關斷。
*附件：tl2575-12.pdf

特性

• 固定的3.3V、5V、12V和15V選項，在線路、負載和溫度條件下具有±5%的調節（最大值）
• 可調選項，范圍為 1.23 V 至 37 V（HV 版本為 57 V），在線路、負載和溫度條件下調節（最大值）為 ±4%
• 規定的 1A 輸出電流
• 寬輸入電壓范圍
  • 4.75 V 至 40 V（高壓版本為 60 V）
• 僅需要四個外部元件（固定版本），并使用現成的標準電感器
• 52kHz（典型值）固定頻率內部振蕩器
• TTL關斷能力，待機電流為50μA（典型值）
• 高效率
  • 高達 88%（典型值）
• 熱關斷和限流保護，具有逐周期限流功能

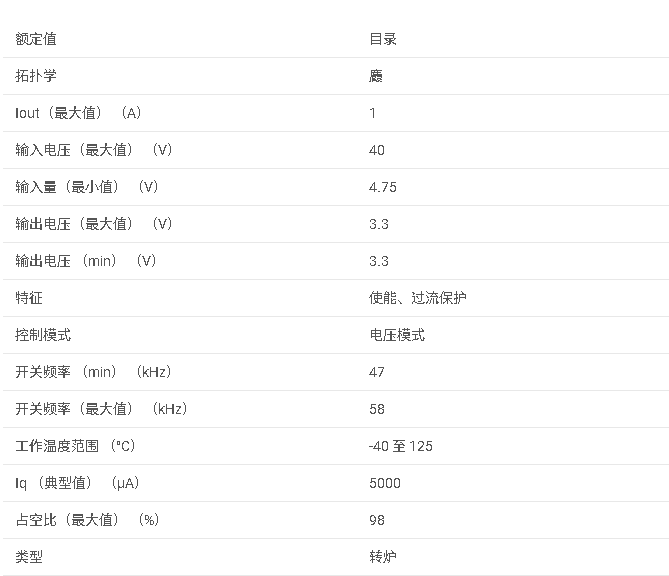

參數

?1. 產品概述?
TL2575/TL2575HV是德州儀器（TI）推出的集成式降壓開關穩壓器，適用于寬輸入電壓范圍（4.75V-40V，HV版本可達60V），提供固定輸出（3.3V/5V/12V/15V）和可調輸出（1.23V-37V/57V HV）選項。其核心特性包括：

• ?高效率?：典型效率達88%，減少散熱需求。
• ?簡化設計?：僅需4-6個外部元件，支持標準電感。
• ?保護功能?：集成熱關斷、逐周期電流限制及手動關斷（通過ON/OFF引腳）。

?2. 關鍵特性?

• ?電氣參數?：
  • 輸出電流：1A（連續）。
  • 振蕩頻率：52kHz（典型）。
  • 靜態電流：5mA（典型），待機電流低至50μA。
• ?封裝選項?：TO-263（5引腳）、TO-220（5引腳）、PDIP（16引腳）。

?3. 應用場景?

• 電源轉換：降壓（Buck）及反相降壓-升壓拓撲。
• 工業領域：電機驅動、樓宇自動化、電網基礎設施。

?4. 設計要點?

• ?外部元件選擇?：
  • ?電感?：需根據輸入電壓和負載電流選擇（如330μH用于5V輸出）。
  • ?電容?：推薦低ESR鋁電解電容（100-470μF）。
  • ?二極管?：需快恢復或肖特基類型（如1N5821）。
• ?布局建議?：縮短反饋路徑，單點接地以降低噪聲。

?5. 安全與認證?

• 工作溫度范圍：-40°C至125°C。
• 符合RoHS標準，提供ESD防護（HBM 2kV）。
