TPS543x 是一款高輸出電流 PWM 轉換器，集成了低電阻、高側 N 溝道 MOSFET。在具有上述功能的基板上包括一個高性能電壓誤差放大器，可在瞬態條件下提供嚴格的電壓調節精度;欠壓鎖定電路，用于防止啟動，直到輸入電壓達到 5.5V;內部設置的慢啟動電路，以限制浪涌電流;以及用于改善瞬態響應的電壓前饋電路。使用ENA引腳，關斷電源電流通常降低至15μA。其他功能包括高電平有效使能、過流限制、過壓保護和熱關斷。為了降低設計復雜性和外部元件數量，TPS543x 反饋環路經過內部補償。該TPS5431旨在在高達 23V 的電源軌上運行。該TPS5430可調節各種電源，包括 24V 總線。
*附件：tps5430.pdf

TPS543x 器件采用熱增強型、易于使用的 8 引腳 SOIC PowerPAD 集成電路封裝。TI 提供評估模塊和 Designer 軟件工具，以幫助快速實現高性能電源設計，以滿足緊迫的設備開發周期。

特性

• 寬輸入電壓范圍：
  • TPS5430：5.5V 至 36V
  • TPS5431：5.5V 至 23V
• 高達 3A 的連續（4A 峰值）輸出電流
• 通過 100mΩ 集成 MOSFET 開關實現高達 95% 的高效率
• 寬輸出電壓范圍：可調至 1.22V，初始精度為 1.5%
• 內部補償可最大限度地減少外部部件數量
• 固定的 500kHz 開關頻率，適用于小濾波器尺寸
• 通過輸入電壓前饋改進線路調節和瞬態響應
• 系統受過流限制、過壓保護和熱關斷保護
• –40°C 至 125°C 工作結溫范圍
• 采用小型熱增強型 8 引腳 SO PowerPAD? 集成電路封裝

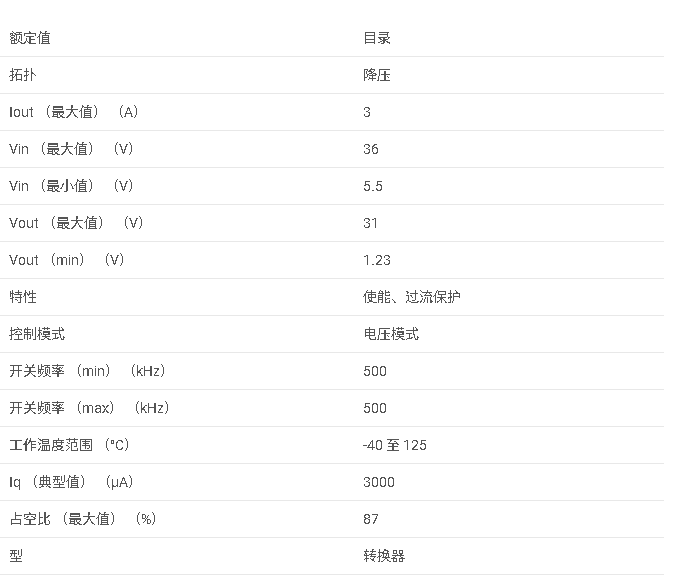

參數

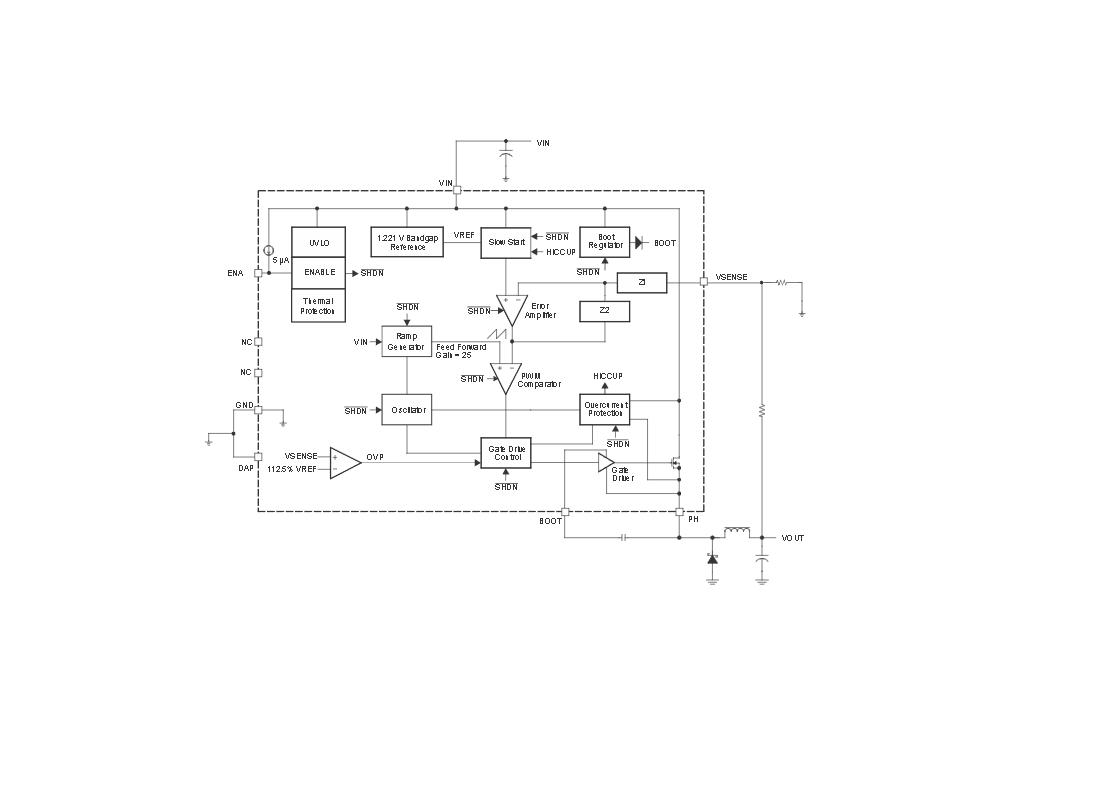

方框圖

?1. 產品概述?

• ?型號?：TPS5430（5.5V-36V輸入）、TPS5431（5.5V-23V輸入）
• ?特性?：
  • 集成3A連續（4A峰值）輸出電流的高效降壓轉換器
  • 內置100mΩ MOSFET開關，效率高達95%
  • 固定500kHz開關頻率，支持1.22V-36V可調輸出
  • 內置過流保護、過壓保護及熱關斷功能
  • 8引腳SO PowerPAD?封裝，支持-40°C至125°C工作溫度

?2. 關鍵參數?

• ?輸入電壓范圍?：TPS5430（5.5V-36V）、TPS5431（5.5V-23V）
• ?輸出電壓精度?：1.5%（初始精度）
• ?靜態電流?：2mA（運行）、15μA（關斷模式）
• ?保護功能?：UVLO（欠壓鎖定）、OVP（過壓保護）、熱關斷（135°C閾值）

?3. 典型應用?

• ?消費電子?：機頂盒、LCD顯示電源
• ?工業/汽車?：音頻電源、電池充電器
• ?電源系統?：12V/24V分布式電源

?4. 設計要點?

• ?輸入電容?：推薦10μF低ESR陶瓷電容（X5R/X7R）
• ?輸出電感?：10μH-100μH（如15μH/3A應用）
• ?輸出電容?：需滿足LC諧振頻率≤7kHz（如220μF鋁電解或100μF陶瓷電容）
• ?反饋電阻?：R1=10kΩ，R2=3.24kΩ（5V輸出）

?5. 布局建議?

• 優先縮短VIN引腳與輸入電容的回路面積
• 熱焊盤（DAP）需通過多過孔連接至底層地平面
• PH節點布線需最小化以降低噪聲耦合

?6. 性能曲線?

• 效率曲線：12V輸入時達95%（5V輸出/3A）
• 熱阻：RθJA=45°C/W（EVM測試條件）
