      TPS5430-EP 增強型產品 5.5V 至 36V 輸入、3A、500kHz 降壓轉換器

      數據：

      描述

      作為SWIFT的成員？ TPS5430系列是直流/直流穩壓器，是一款高輸出電流脈沖寬度調制（PWM）轉換器，集成了低電阻高端N溝道MOSFET。具有列出特性的基板上包括一個高性能電壓誤差放大器，可在瞬態條件下提供嚴格的電壓調節精度，一個欠壓鎖定（UVLO）電路，可防止啟動直到輸入電壓達到5.5 V，內部設置緩慢 - 用于限制浪涌電流的啟動電路和用于改善瞬態響應的電壓前饋電路。使用使能（ENA）引腳，關斷電源電流通常降至18μA。其他功能包括高電平有效，過流限制，過壓保護（OVP）和熱關斷。為降低設計復雜性和外部元件數量，TPS5430反饋環路在內部得到補償。 TPS5430可調節各種電源，包括24 V總線。

      TPS5430器件采用耐熱增強，易于使用的8引腳SOIC PowerPAD？包。 TI提供評估模塊和SWIFT Designer軟件工具，以幫助快速實現高性能電源設計，以滿足激進的設備開發周期。

      特性

      • 寬輸入電壓范圍：5.5 V至36 V
      • 最高3 A連續（4 A峰值）輸出電流
      • 高效率高達95％由110米啟用
        集成MOSFET開關
      • 寬輸出電壓范圍：可調低至1.22 V，初始精度為1.5％
      • 內部補償最大限度地減少外部零件數量
        • < li>固定500 kHz開關頻率，用于小型濾波器尺寸
      • 通過輸入電壓前饋改善線路調節和瞬態響應
      • 系統受過流限制，過電壓保護
        保護和熱關斷
      • ?? 55°C至125°C工作結?溫度范圍

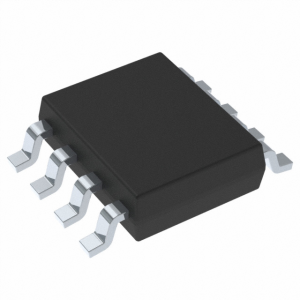

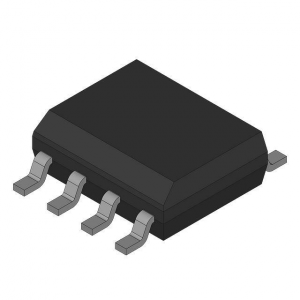

      • 采用小型耐熱增強型8引腳
        SOIC使用PowerPad？套餐
      • 對于SWIFT？文檔，應用說明，
        和設計軟件，請?jiān)L問TI網站：www.ti.com/swift
      • 支持國防，航空，醫療和應用
        • 受控基線
        • 一個裝配/測試現場
        • 一個制造現場
        • 軍用（?? 55°C /125°C）溫度范圍（1）
        • 延長產品生命周期
        • 擴展產品變更通知
        • 產品可追溯性
      • 應用
        • 工業和汽車音響電源
        • 電池充電器，大功率LED電源
        • 12 V /24 V分布式電源系統

      （1）可提供其他溫度范圍 - 聯系工廠

      參數 與其它產品相比?非隔離式直流/直流開關穩壓器

      ?
      Type
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Duty Cycle (Max) (%)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS5430-EP
      Converter ? ?
      5.5 ? ?
      36 ? ?
      1.23 ? ?
      31 ? ?
      3 ? ?
      1 ? ?
      87 ? ?
      500 ? ?
      500 ? ?
      3 ? ?
      -55 to 125 ? ?
      HiRel Enhanced Product ? ?
      SO PowerPAD ? ?

      技術文檔

      數據手冊（1）
