當今高算力時代，半導體行業面臨芯片功耗指數級增長的挑戰，服務器CPU、GPU及移動設備處理器功耗持續攀升，熱管理成為制約性能釋放的瓶頸，亟需技術上的革新突破。

傳統散熱技術優化：風冷通過異形鰭片與風扇氣動設計提升散熱效果；熱管采用銅-金剛石管材、微熱管等強化導熱；液冷技術中，冷板式成數據中心主流，浸沒式用于特定場景，混合方案兼顧效率與成本。

前沿領域突破方向：片上集成水冷從芯片內部散熱，臺積電方案驗證結溫降低效果；材料方面，金剛石熱沉降溫效果顯著，但受成本制約；銦基合金熱界面材料導熱性能提升5-6倍，需解決熱膨脹匹配問題；芯片與系統協同設計從架構層減少熱量產生。未來，散熱技術將朝集成化、材料創新、系統智能化演進，以平衡能效與成本，推動產業鏈綠色升級。

一、行業現狀：性能與散熱的螺旋式博弈

01功耗躍升呈現指數級增長

近年來，半導體行業正面臨芯片功耗快速攀升的嚴峻挑戰。在服務器CPU領域，隨著核心數量持續增加和運算頻率不斷提升，旗艦級處理器的熱設計功耗已突破400W。與此同時，GPU市場為滿足AI訓練和高性能計算需求，新一代顯卡功耗在短期內即實現倍增，部分型號甚至突破千瓦級門檻。值得注意的是，這種功耗激增現象已從高性能計算領域蔓延至移動設備市場，即便是向來注重能效比的智能手機處理器，其峰值功耗也呈現出顯著上升趨勢，這反映出整個半導體產業正面臨前所未有的熱管理挑戰。

02熱管理成為性能釋放的關鍵瓶頸

隨著芯片功耗的持續走高，熱管理已成為制約計算性能釋放的首要瓶頸。實測數據顯示，CPU溫度每上升10℃，其可靠性下降50%（JEDEC標準）。當前的3nm及以下工藝節點中，芯片局部熱點溫度已遠超傳統散熱方案的應對能力范圍。更嚴峻的是，隨著晶體管密度不斷提高，單位面積的熱流密度急劇增加，使得散熱設計面臨前所未有的挑戰。這種狀況不僅限制了芯片的持續性能輸出，也對整個系統的可靠性提出了更高要求，亟需行業在材料和散熱技術方面實現突破性創新。

二、技術演進：從改良到革命的產業圖譜

（一）傳統技術升級：漸進式創新路徑

01風冷散熱：低成本方案的極致優化

風冷散熱憑借其結構簡單、成本低廉和易于維護的特點，已成為當前芯片散熱的主流解決方案。該技術通過強制對流方式，使冷空氣流經散熱器表面或直接作用于芯片，從而將熱量轉移至周圍環境。值得注意的是，風冷系統可靈活搭配熱管、3DVC等輔助散熱組件，形成復合散熱方案以提升整體效能。

在技術優化方面，業界主要從兩個維度進行突破：首先是散熱器結構的精細化設計，通過采用叉指型、波紋型等異形鰭片結構，有效增加換熱面積并增強氣流擾動；優化散熱片排列方式（如交錯排列）以改善散熱均勻性。其次是風扇性能的持續提升，通過改進葉片氣動外形、優化電機選型等手段，在提高風量和風壓的同時，實現噪音控制和能耗降低。實踐表明，經過優化的服務器風扇系統可實現20%-30%的風量提升。


02 熱管技術：相變傳熱的效率革命

熱管技術通過巧妙的相變傳熱機制實現高效熱傳導。其工作原理是：當熱管熱端受熱時，內部工質迅速汽化形成蒸汽流，蒸汽在壓差作用下快速流向冷端并冷凝放熱，冷凝液通過毛細結構或重力作用返回?zé)岫耍纬沙掷m(xù)的熱量輸運循環。這種獨特的工作原理賦予熱管極高的等效導熱系數（可達銅的數十倍），同時兼具結構緊湊、重量輕巧的優勢，特別適合空間受限的電子設備散熱應用。

近年來，熱管技術持續創新發展：在材料領域，通過采用銅-金剛石復合管材等新型材料，導熱性能獲得顯著提升；在結構設計方面，微熱管和脈動熱管等創新構型不斷涌現。其中，微熱管憑借其微型化特征可實現與芯片表面的緊密貼合，大幅降低接觸熱阻；而脈動熱管則利用氣液兩相的周期性脈動流動，在高熱流密度工況下展現出卓越的傳熱性能。


03 液冷技術：數據中心的主流選擇

液冷技術主要包含三種實現形式：

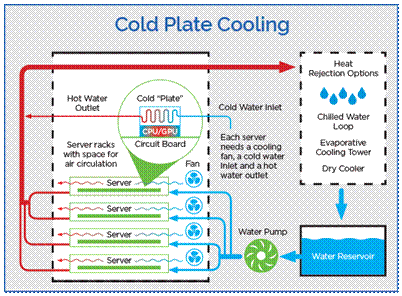

1）冷板式液冷作為過渡方案，采用微通道冷板設計實現高效換熱，其熱阻可低至0.08℃/W。以浪潮信息2U四節點服務器i24為例，通過多冷板與關鍵發熱部件接觸配合多管路設計，可帶走系統95%的熱量。該技術通過優化微通道/微針翅結構及開發高性能冷卻液持續提升性能。

2）兩相流冷卻利用工質相變特性，可應對1000W/cm2級熱流密度。其技術關鍵在于：優化工質沸點與相變潛熱參數，精密設計管路系統確保相變過程穩定可控。

3）浸沒式液冷通過完全浸沒實現極致散熱，熱阻達0.01℃/W。該技術需重點解決：開發兼容性冷卻介質（絕緣/耐腐蝕/環保），優化設備布局確保散熱均勻性，避免局部熱點產生。

在韋豪創芯半導體材料專題閉門會上，大圖熱控李董事長表示，冷板式液冷采用水或防凍液作為冷卻介質，通過閉環循環系統將芯片熱量傳導至外部冷卻裝置，其熱流密度可突破200W/cm2，是目前數據中心處理高功率CPU/GPU的主流解決方案。相比之下，浸沒式液冷雖然能實現全浸沒均勻散熱，特別適合內存等低功率元件，但由于氟化液等浸沒介質導熱系數較低（僅0.06W/m·K），且系統需要精確的流量控制，目前主要應用于特定場景。在實際部署中，業界更傾向于采用混合方案——對高功率芯片使用冷板式，而對其他部件采用浸沒式冷卻，以實現最優的散熱效果和經濟效益。

（二）前沿技術突破：顛覆性創新方向

01片上集成散熱

片上水冷技術通過在芯片內部集成微通道結構，實現源頭散熱。臺積電的實驗方案利用內置微通道讓冷卻液直接循環，有效降低結溫并提升芯片可靠性。該技術面臨的主要挑戰在于：需要在極小的芯片空間內精確構建復雜流道，同時確保冷卻系統的密封性和穩定性。目前研究重點集中在工藝優化和成本控制方面，以提高技術的實用化水平。

02超導材料應用

1）在散熱基板材料方面，金剛石（熱導率2000-2300W/(m?K)）和碳化硅（490-670W/(m?K)）等超高熱導率材料展現出顯著優勢。例如，在5月份的韋豪創芯半導體材料專題閉門會上，昆侖芯星林總經理表示，將金剛石制成熱沉（散熱片），用于替換傳統的鉬銅合金熱沉。金剛石熱沉可與GPU結合，可幫助其大幅提升散熱性能。英偉達測試顯示，采用金剛石散熱的GPU性能提升3倍，溫度降低60%，能耗減少40%。然而，這些材料目前受限于高昂的制備成本和復雜的工藝要求，產業化進程仍需突破。

2）熱界面材料（TIM）技術也取得重要進展。相較于傳統聚合物TIM，新型銦基合金TIM的導熱性能提升5-6倍（達70-90W/m?K），且在嚴苛溫度循環測試中保持穩定性能。但該材料在實際應用中仍需解決熱膨脹系數匹配等技術難題，以確保大尺寸封裝的可靠性。

3）芯片與系統的設計協同

在芯片設計端，通過優化電路架構和算法降低功耗產生，同時合理規劃發熱單元布局，避免熱量聚集。采用模塊化分散設計降低局部熱密度，并在設計階段預留散熱接口，配合EDA工具進行熱分析優化。

在系統設計層面，通過優化設備內部氣流路徑和散熱布局提升整體散熱效率。數據中心采用合理的服務器排列確保氣流暢通，并運用智能溫控系統根據實時溫度調節散熱設備運行參數，實現精準散熱。韋豪創芯半導體材料專題閉門會上，中科四合CEO表示，也可從系統封裝工藝和架構設計的角度減少損耗的同時降低系統熱量的產生，例如埋入式電源設計，即通過板級封裝技術將二維平面電源制作成三維結構，核心是嵌入式設計，縮短芯片間的互聯路徑，降低寄生參數（如電感、電阻），以提升電流傳輸效率、減少損耗和熱量的產生。

三、未來展望：散熱技術的三維突破與可持續發展路徑

展望未來，芯片散熱技術將朝著集成化、材料創新和系統智能化的方向快速發展。片上水冷等先進方案將與芯片設計深度融合，推動散熱方式從外置式向嵌入式轉變；新型高導熱材料的持續突破將大幅提升散熱效率；智能溫控系統的應用將實現散熱資源的動態優化配置。在可持續發展理念指導下，新一代散熱技術不僅要突破傳統熱管理瓶頸，更要實現性能、能效與成本的最佳平衡，為芯片產業構建更加綠色高效的熱解決方案。這一技術演進將帶動整個產業鏈的創新升級，創造可觀的市場機遇。

來源：韋豪創芯、
