TPS6226x 器件是一款高效的同步降壓直流/直流轉換器。這 TPS6226x 可通過單節鋰離子電池提供高達 600mA 的輸出電流，非常適合 電池供電的應用，如移動電話和其他便攜式設備。

該器件具有 2 V 至 6 V 的寬輸入電壓范圍，還支持兩個和 三節堿性電池、3.3V 和 5V 輸入電壓軌。
*附件：tps62260.pdf

TPS6226x 以 2.25MHz 固定開關頻率運行，并進入省電模式 在輕負載電流下運行，以在整個負載電流范圍內保持高效率。

省電模式針對低輸出電壓紋波進行了優化。用于低噪音 應用，該器件可通過以下方式強制進入固定頻率脈寬調制 （PWM） 模式 將 MODE 引腳拉高。在關斷模式下，電流消耗降低到 1 以下 μA 的TPS6226x 允許使用小型電感器和電容器來實現小型解決方案 大小。

TPS6226x 可在 –40°C 至 85°C 的自由空氣溫度范圍內工作。 它可用 采用 5 引腳 SOT 和 6 引腳 2mm × 2mm WSON 封裝。

特性

• 高效降壓轉換器
• 輸出電流高達 600 mA
• V在適用于具有擴展電壓范圍的鋰離子電池的 2 V 至 6 V 范圍
• 2.25MHz 固定頻率作
• 輕負載電流下的省電模式
• PWM 模式下的輸出電壓精度 ±1.5%
• 典型 15μA 靜態電流
• 100% 占空比，實現最低壓差
• 輕負載時的電壓定位
• 采用 SOT （5） 和 2mm × 2mm × 0.8mm
  WSON （6） 封裝
• 允許 <1mm 的解決方案高度
• 應用
  • 手機、智能手機
  • 低功耗 DSP 電源
  • 便攜式媒體播放器
  • 負載點 （POL） 應用

參數

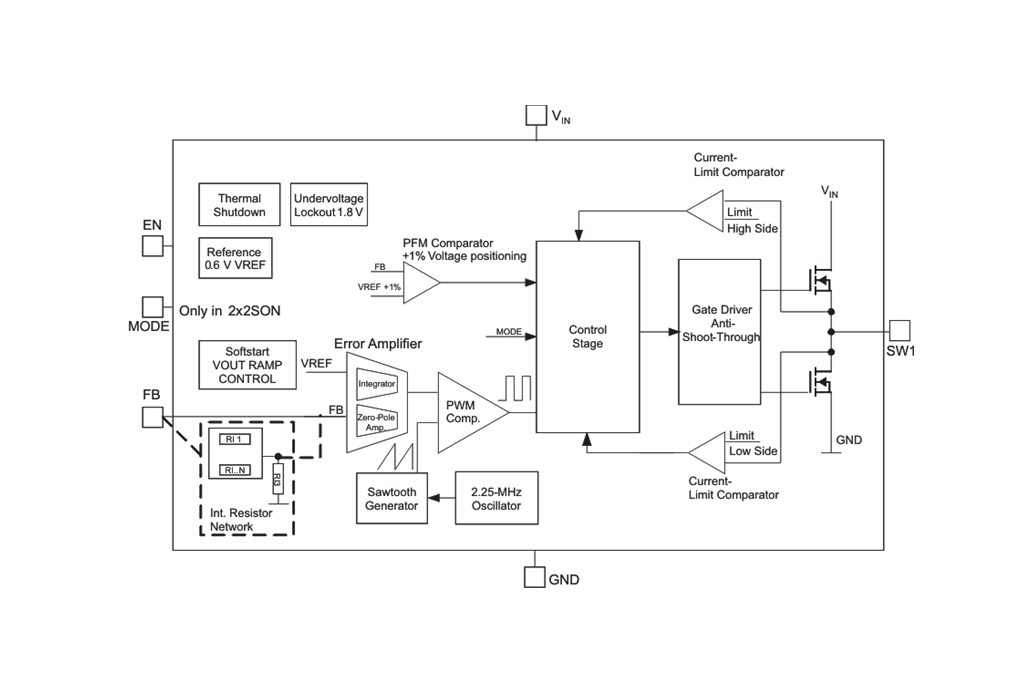

方框圖

?1. 產品概述?
TPS6226x是德州儀器（TI）推出的高效同步降壓DC/DC轉換器系列，適用于電池供電設備（如智能手機、便攜式媒體播放器等）。關鍵特性包括：

• ?輸入電壓范圍?：2V至6V，支持單節鋰離子電池、堿性電池及3.3V/5V電源軌。
• ?輸出能力?：最大600mA電流，輸出電壓可選固定（1.2V/1.8V/2.5V）或可調（0.6V至VIN）。
• ?工作模式?：
  • ?PWM模式?：2.25MHz固定開關頻率，適合中高負載。
  • ?PFM模式?（節能模式）：輕載時自動切換，靜態電流低至15μA。
• ?封裝?：提供5引腳SOT-23和6引腳WSON（2mm×2mm）兩種超小封裝。

?2. 核心功能?

• ?動態電壓定位?：輕載時輸出電壓提升1%，優化負載瞬態響應。
• ?100%占空比低壓差?：支持輸入電壓接近輸出電壓時的持續導通，延長電池壽命。
• ?熱保護?：結溫超過140°C時自動關斷，恢復后自動重啟。
• ?使能控制?：通過EN引腳實現啟停及電源時序管理。

?3. 典型應用設計?

• ?輸出設置?：可調版本通過外部電阻分壓網絡（R1/R2）設定電壓，需搭配22pF-33pF前饋電容（C1）。
• ?濾波元件?：推薦2.2μH電感（1.5μH-4.7μH范圍）和10μF陶瓷輸出電容（X5R/X7R材質）。
• ?布局要點?：
  • 輸入/輸出電容靠近芯片引腳。
  • 反饋線遠離噪聲源（如SW引腳）。
  • 采用星型接地連接PowerPAD。

?4. 性能表現?

• ?效率?：PWM模式下峰值效率>90%，PFM模式輕載效率顯著提升（如10μA時>80%）。
• ?精度?：PWM模式輸出電壓誤差±1.5%，PFM模式因電壓定位存在±1%偏差。

?5. 型號差異?

?6. 設計資源?

• 提供參考電路、布局示例及熱性能數據（如WSON封裝θJA=67.8°C/W）。
• 支持工具包括效率計算器、PCB符號庫及仿真模型。
