TPS6226x 器件是一款高效的同步降壓直流/直流轉換器。這 TPS6226x 可通過單節鋰離子電池提供高達 600mA 的輸出電流，非常適合 電池供電的應用，如移動電話和其他便攜式設備。

該器件具有 2 V 至 6 V 的寬輸入電壓范圍，還支持 2 V 和 三節堿性電池、3.3V 和 5V 輸入電壓軌。

TPS6226x 以 2.25MHz 固定開關頻率運行，并進入省電模式 在輕負載電流下運行，以在整個負載電流范圍內保持高效率。
*附件：tps62262.pdf

省電模式針對低輸出電壓紋波進行了優化。用于低噪音 應用，該器件可通過以下方式強制進入固定頻率脈寬調制 （PWM） 模式 將 MODE 引腳拉高。在關斷模式下，電流消耗降低到 1 以下 μA 的TPS6226x 允許使用小型電感器和電容器來實現小型解決方案 大小。

TPS6226x 可在 –40°C 至 85°C 的自由空氣溫度范圍內工作。 它可用 采用 5 引腳 SOT 和 6 引腳 2mm × 2mm WSON 封裝。

特性

• 高效降壓轉換器
• 輸出電流高達 600 mA
• V在適用于具有擴展電壓范圍的鋰離子電池的 2 V 至 6 V 范圍
• 2.25MHz 固定頻率作
• 輕負載電流下的省電模式
• PWM 模式下的輸出電壓精度 ±1.5%
• 典型 15μA 靜態電流
• 100% 占空比，實現最低壓差
• 輕負載時的電壓定位
• 采用 SOT （5） 和 2mm × 2mm × 0.8mm
  WSON （6） 封裝
• 允許 <1mm 的解決方案高度
• 應用
  • 手機、智能手機
  • 低功耗 DSP 電源
  • 便攜式媒體播放器
  • 負載點 （POL） 應用

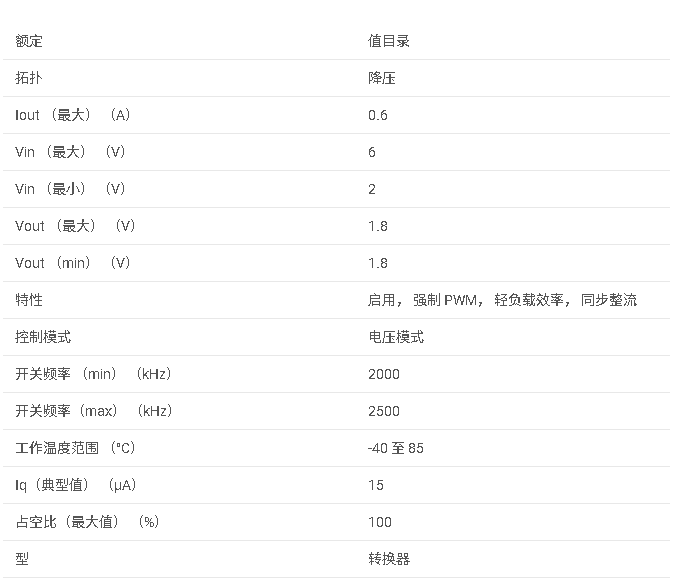

參數

方框圖

?1. 產品概述?
TPS6226x是德州儀器（TI）推出的高效同步降壓DC/DC轉換器系列，適用于電池供電設備（如智能手機、便攜式媒體播放器）和低功耗DSP供電場景。關鍵特性包括：

• ?輸入電壓范圍?：2V至6V，支持單節鋰離子電池、堿性電池及3.3V/5V電源軌。
• ?輸出能力?：最大600mA電流，輸出電壓可調（0.6V至VIN）或固定（1.2V/1.8V/2.5V）。
• ?工作模式?：
  • ?PWM模式?：2.25MHz固定開關頻率，適合中高負載。
  • ?PFM模式?（輕載）：自動切換以提升效率，輸出電壓紋波優化。
• ?封裝?：2×2mm WSON（6引腳）或SOT-23（5引腳），支持超薄設計（<1mm高度）。

?2. 核心功能?

• ?動態電壓定位?：輕載時輸出電壓提升1%，減少負載瞬態壓降。
• ?100%占空比低壓差?：輸入電壓接近輸出電壓時，高側MOSFET持續導通以延長電池壽命。
• ?熱保護?：結溫超過140°C時自動關斷，恢復滯后20°C。
• ?使能控制?：EN引腳支持關機模式（電流<1μA）和電源時序管理。

?3. 設計要點?

• ?輸出濾波?：推薦1.5–4.7μH電感和4.7–22μF陶瓷電容（X7R/X5R材質）。
• ?反饋網絡?：固定輸出版本直接連接FB引腳至輸出；可調版本需外部分壓電阻（R2建議180kΩ/360kΩ）。
• ?布局建議?：
  • 輸入電容靠近VIN引腳，低阻抗接地。
  • FB走線遠離開關節點（SW）以降低噪聲干擾。

?4. 典型應用電路?

• ?可調輸出?（如1.5V）：需外接分壓電阻（R1=540kΩ, R2=360kΩ）和22pF前饋電容。
• ?固定輸出?（如1.2V）：簡化設計，無需外部反饋網絡。

?5. 性能參數?

• ?效率?：輕載時PFM模式效率>90%，全載PWM模式效率約85%（VIN=3.6V, VOUT=1.8V）。
• ?靜態電流?：15μA（PFM模式），關機電流<1μA。
• ?精度?：PWM模式輸出電壓誤差±1.5%。

?6. 封裝與訂購信息?
提供WSON和SOT封裝選項，后綴標識（如DRV、DDC）對應封裝類型。支持-40°C至85°C工業溫度范圍。

?文檔結構?
包含特性描述、電氣規格、典型曲線、布局示例及完整訂購型號列表，覆蓋設計、驗證到量產全流程需求。
