TPS6226x 器件是一款高效的同步降壓直流/直流轉換器。這 TPS6226x 可通過單節鋰離子電池提供高達 600mA 的輸出電流，非常適合 電池供電的應用，如移動電話和其他便攜式設備。

該器件具有 2 V 至 6 V 的寬輸入電壓范圍，還支持 2 V 和 三節堿性電池、3.3V 和 5V 輸入電壓軌。

TPS6226x 以 2.25MHz 固定開關頻率運行，并進入省電模式 在輕負載電流下運行，以在整個負載電流范圍內保持高效率。
*附件：tps62263.pdf

省電模式針對低輸出電壓紋波進行了優化。用于低噪音 應用，該器件可通過以下方式強制進入固定頻率脈寬調制 （PWM） 模式 將 MODE 引腳拉高。在關斷模式下，電流消耗降低到 1 以下 μA 的TPS6226x 允許使用小型電感器和電容器來實現小型解決方案 大小。

TPS6226x 可在 –40°C 至 85°C 的自由空氣溫度范圍內工作。 它可用 采用 5 引腳 SOT 和 6 引腳 2mm × 2mm WSON 封裝。

特性

• 高效降壓轉換器
• 輸出電流高達 600 mA
• V在適用于具有擴展電壓范圍的鋰離子電池的 2 V 至 6 V 范圍
• 2.25MHz 固定頻率作
• 輕負載電流下的省電模式
• PWM 模式下的輸出電壓精度 ±1.5%
• 典型 15μA 靜態電流
• 100% 占空比，實現最低壓差
• 輕負載時的電壓定位
• 采用 SOT （5） 和 2mm × 2mm × 0.8mm
  WSON （6） 封裝
• 允許 <1mm 的解決方案高度
• 應用
  • 手機、智能手機
  • 低功耗 DSP 電源
  • 便攜式媒體播放器
  • 負載點 （POL） 應用

參數

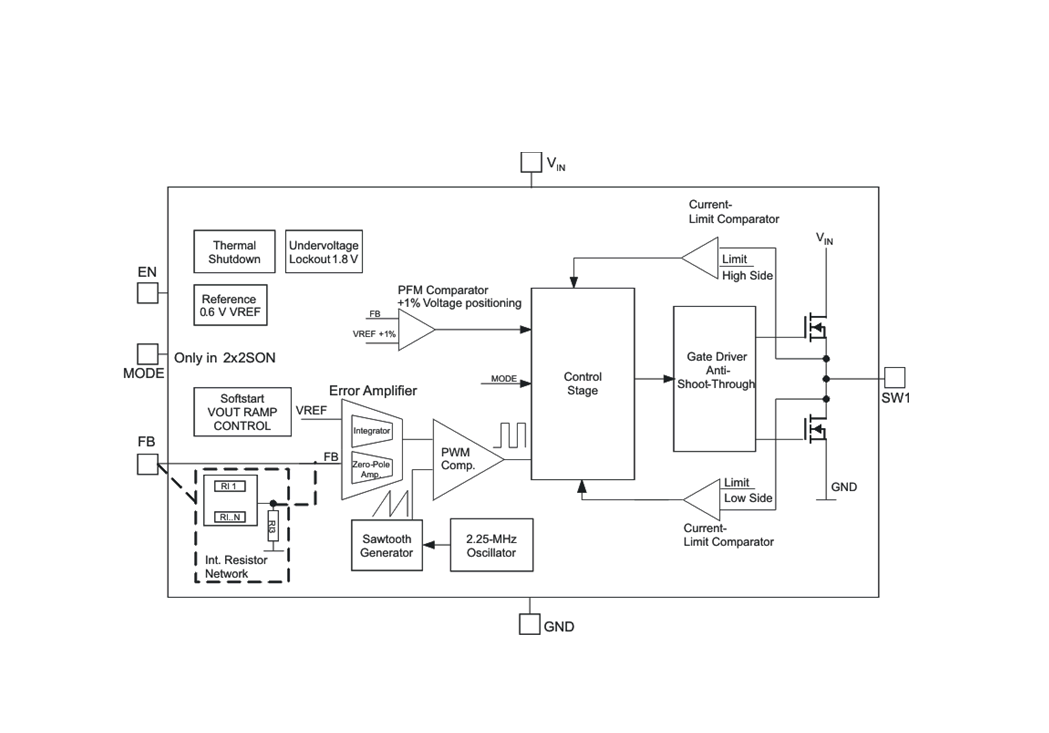

方框圖

1. 產品概述

• ?產品名稱?：TPS62263
• ?類型?：2.25-MHz 600-mA 降壓轉換器
• ?特點?：
  • 寬輸入電壓范圍：2V至6V
  • 輸出電流高達600mA
  • 2.25-MHz固定頻率操作
  • 輕載時進入省電模式
  • PWM模式下輸出電壓精度±1.5%
  • 可選固定輸出電壓或可調輸出電壓
  • 提供SOT(5)和2mm x 2mm x 0.8mm WSON封裝

2. 主要特性

• ?高效率?：高達96%
• ?低靜態電流?：典型值15μA
• ?動態電壓定位?：輕載時輸出電壓定位+1%以減少電壓下沖/過沖
• ?熱關斷?：保護芯片免受過熱損壞
• ?短路保護?：具有內部電流限制功能

3. 電氣特性

• ?輸入電壓范圍?：2V至6V
• ?輸出電壓范圍?：可調或固定（1.2V、1.8V、2.5V、3.3V等）
• ?最大輸出電流?：600mA
• ?開關頻率?：2.25MHz
• ?啟動時間?：500μs
• ?輸出電壓斜坡上升時間?：250μs

4. 功能描述

• ?省電模式?：輕載時自動進入PFM模式以降低功耗
• ?模式選擇?：通過MODE引腳選擇固定頻率PWM模式或省電模式
• ?軟啟動?：內部軟啟動電路限制啟動時的浪涌電流
• ?100%占空比?：輸入電壓接近輸出電壓時進入100%占空比模式以延長電池使用壽命

5. 應用領域

• 移動電話
• 智能手機
• 低功耗DSP供電
• 便攜式媒體播放器
• 點負載（POL）應用

6. 封裝與尺寸

• ?SOT(5)封裝?：2.90mm x 1.60mm
• ?WSON(6)封裝?：2.00mm x 2.00mm x 0.80mm

7. 典型應用電路

• 提供了可調輸出和固定輸出的典型應用電路圖
• 強調了輸出電壓設置、電感選擇、輸出電容器選擇等關鍵設計步驟

8. 布局與散熱

• 提供了PCB布局指南，以確保最佳性能和穩定性
• 強調了熱設計考慮，包括使用寬跡線和PCB接地平面進行散熱

9. 設計與支持

• 提供了詳細的應用信息和實施指南
• 提供了WEBENCH?設計工具支持
• 提供了相關應用筆記和社區資源的鏈接
