LM3103 同步整流降壓轉換器 具有實現高效且經濟高效的降壓穩壓器所需的所有功能。它能夠以低至 0.6 V 的輸出電壓為負載提供 0.75 A 的電流。雙 N 通道同步 MOSFET 開關允許低元件數量，從而降低復雜性并最大限度地減小電路板尺寸。

與大多數其他 COT 穩壓器不同，LM3103 不依賴輸出電容器 ESR 來實現穩定性，并且設計為與陶瓷和其他極低 ESR 輸出電容器配合使用時效果非常好。它不需要環路補償，可實現快速的負載瞬態響應和簡單的電路實現。由于輸入電壓和導通時間之間的反比關系，工作頻率幾乎保持恒定，而線路變化。工作頻率可從外部編程，最高可達 1 MHz。保護功能包括 V抄送欠壓鎖定、輸出過壓保護、熱關斷和柵極驅動欠壓鎖定。LM3103 采用熱增強型 HTSSOP-16 封裝。
*附件：lm3103.pdf

特性

• 輸入電壓范圍 4.5 V 至 42 V
• 0.75 A 輸出電流
• 0.6V、±2% 基準
• 集成雙通道 N 溝道主 MOSFET 和同步 MOSFET
• 組件數量少，解決方案尺寸小
• 與陶瓷和其他低 ESR 電容器保持穩定
• 無需環路補償
• 通過 DCM作在輕負載下實現高效率
• 預偏置啟動
• 超快瞬態響應
• 可編程軟啟動
• 高達 1MHz 的可編程開關頻率
• 谷值電流限制
• 熱關斷
• 輸出過壓保護
• 精密內部基準，可實現低至 0.6 V 的可調輸出電壓
• 熱增強型 HTSSOP-16 封裝

參數

方框圖

?1. 產品概述?
LM3103是一款同步整流降壓轉換器，集成雙N溝道MOSFET，輸入電壓范圍4.5V至42V，輸出電流0.75A，采用恒定導通時間（COT）控制架構，無需環路補償，支持陶瓷電容等低ESR輸出電容。主要特點包括：

• 高效率輕載運行（DCM模式）
• 可編程軟啟動、開關頻率（最高1MHz）
• 谷值電流限制（0.9A）、熱關斷、輸出過壓保護
• HTSSOP-16封裝（帶散熱焊盤）

?2. 關鍵特性?

• ?穩壓性能?：0.6V±2%基準電壓，支持低至0.6V的輸出電壓調節。
• ?集成設計?：內置主MOSFET（RDS(on)=0.37Ω）和同步MOSFET（RDS(on)=0.22Ω）。
• ?保護功能?：VCC欠壓鎖定、柵極驅動UVLO、165°C熱關斷（20°C遲滯）。
• ?應用場景?：工業控制、汽車電子、PoL穩壓器、鋰電系統（2-4節）等。

?3. 工作原理?

• ?COT控制?：通過FB引腳電壓與0.6V基準比較觸發固定導通時間（ton），ton由RON電阻和VIN決定（ton ∝ 1/VIN）。
• ?工作模式?：輕載時自動進入DCM模式（電感電流歸零），重載為CCM模式。
• ?啟動流程?：VCC達到3.7V后釋放軟啟動，SS引腳電容由70μA電流源充電。

?4. 外部元件選型?

• ?電感?：需確保電流紋波>0.3A，推薦值見文檔曲線（如3.3V輸出時4.7μH）。
• ?電容?：CVCC≥1μF，CBST=33nF，CSS≥22nF（軟啟動時間由CSS決定）。
• ?反饋電阻?：按VOUT=0.6V×(1+RFB1/RFB2)計算。

?5. 保護機制?

• ?電流限制?：同步MOSFET電流>0.9A時禁用主MOSFET。
• ?過壓保護?：FB引腳電壓>0.68V時立即終止ton。
• ?熱關斷?：結溫>165°C時強制關閉，降至145°C恢復。

?6. 封裝與訂購信息?

• 封裝：HTSSOP-16（5.0mm×4.4mm），帶裸露焊盤散熱。
• 型號示例：LM3103MH/NOPB（管裝）、LM3103MHX/NOPB（卷帶）。

?7. 設計資源?

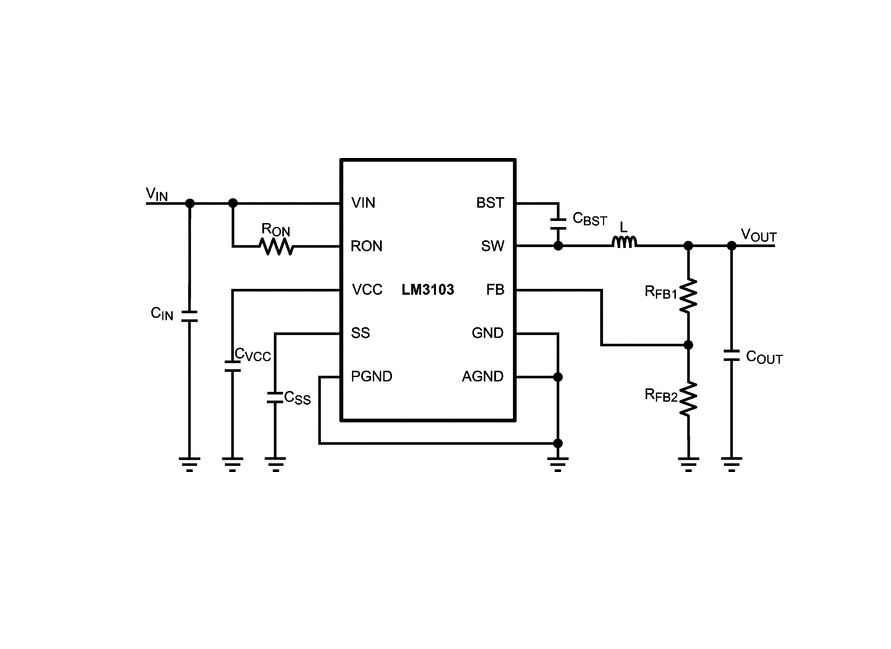

• 提供典型應用電路、效率曲線（如3.3V輸出時效率>90%）、負載瞬態響應圖等。
• 支持通過TI官網獲取更新文檔和社區技術支持。

該文檔完整覆蓋了芯片功能、設計指南及可靠性數據，適用于需寬輸入電壓、高集成度方案的電源設計。
