LM3102 同步整流降壓轉換器具有實現高效且經濟高效的降壓穩壓器所需的所有功能。該器件可為輸出電壓低至 0.8 V 的負載提供 2.5 A 的電流。雙 N 通道同步 MOSFET 開關允許低元件數量，從而降低復雜性并最大限度地減小電路板尺寸。

與大多數其他 COT 穩壓器不同，LM3102 不依賴輸出電容器 ESR 來實現穩定性，并且設計為與陶瓷和其他極低 ESR 輸出電容器配合使用。該器件無需環路補償，可實現快速負載瞬態響應和簡單的電路實現。由于輸入電壓和導通時間之間的反比關系，工作頻率幾乎保持恒定，因此線路變化。工作頻率可從外部編程，最高可達1 MHz。保護功能包括 V抄送欠壓鎖定 （UVLO）、輸出過壓保護、熱關斷和柵極驅動 UVLO。LM3102 采用耐熱增強型 HTSSOP-20 封裝，LM3102 也采用 DSBGA 扁平芯片級封裝，具有更低的輸出電流。
*附件：lm3102.pdf

特性

• 組件數量少，解決方案尺寸小
• 與陶瓷和其他低 ESR 電容器配合使用時保持穩定
• 無需環路補償
• 通過 DCM作在輕負載下實現高效率
• Prebias 啟動
• 超快瞬態響應
• 可編程軟啟動
• 高達 1MHz 的可編程開關頻率
• 谷值電流限制
• 輸出過壓保護
• 精密內部基準，可實現低至 0.8 V 的可調輸出電壓
• 熱關斷
• 主要規格
  • 輸入電壓范圍 4.5 V 至 42 V
  • 2.5A 輸出電流
  • 0.8 V、±1.5% 基準電壓
  • 集成雙通道 N 溝道主 MOSFET 和同步 MOSFET
  • 熱增強型 HTSSOP-20 封裝

參數

方框圖

?LM3102同步降壓穩壓器技術文檔總結?

?1. 產品概述?
LM3102是一款同步整流降壓轉換器，集成了雙N溝道MOSFET開關，適用于高效、低成本的降壓穩壓設計。關鍵特性包括：

• ?輸入電壓范圍?：4.5V至42V
• ?輸出電流?：2.5A（可調輸出電壓低至0.8V）
• ?工作頻率?：可編程至1MHz
• ?穩定性?：支持陶瓷電容等低ESR輸出電容，無需環路補償
• ?保護功能?：過壓保護、熱關斷、谷值電流限制等

?2. 核心特點?

• ?恒定導通時間（COT）控制?：無需補償電路，實現快速瞬態響應。
• ?輕載高效?：斷續導通模式（DCM）降低輕載損耗。
• ?軟啟動?：通過外部電容編程啟動時間，減少浪涌電流。
• ?熱管理?：HTSSOP-20封裝優化散熱，支持高溫環境（-40°C至125°C）。

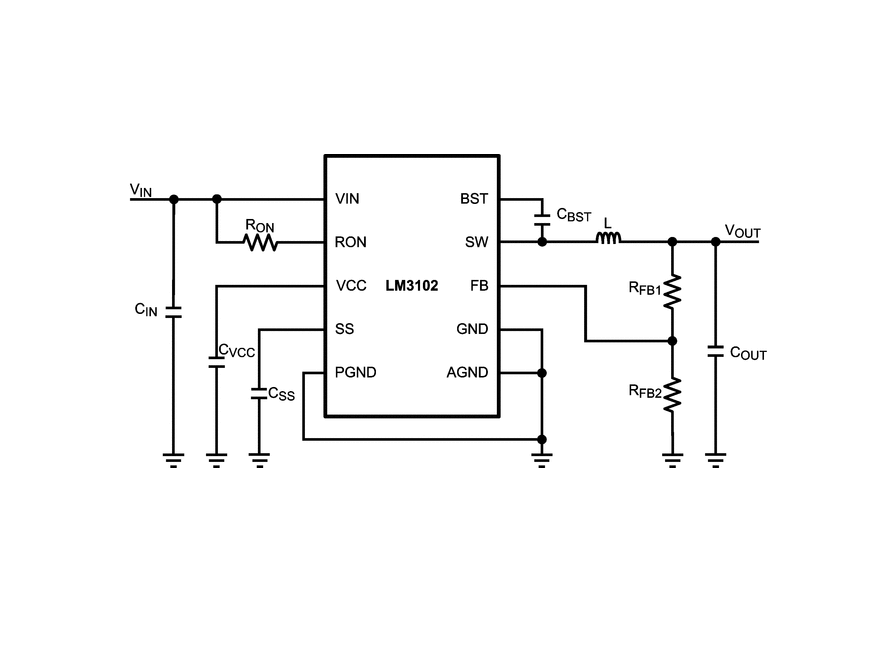

?3. 典型應用?

• ?工業系統?：12V/24V電源、嵌入式控制。
• ?汽車電子?：車載信息娛樂、車身控制。
• ?電池供電設備?：2-4節鋰電池轉換。

?4. 設計要點?

• ?外部元件選擇?：
  • ? 電感（L） ?：根據紋波電流和輸入電壓計算（公式見文檔）。
  • ? 輸出電容（COUT） ?：建議≥10μF，需考慮負載瞬態需求。
  • ? 軟啟動電容（CSS） ?：決定啟動時間（tSS = CSS × 0.8V / 8μA）。
• ?PCB布局?：需最小化高頻環路面積，優先放置輸入電容和功率地。

?5. 保護機制?

• ?電流限制?：谷值檢測（2.7A閾值），防止過流損壞。
• ?熱關斷?：165°C觸發，20°C滯后恢復。
• ? VCC欠壓鎖定（UVLO） ?：3.75V閾值確保穩定啟動。

?6. 封裝與訂購信息?

• ?封裝選項?：HTSSOP-20（散熱增強型）、DSBGA-28（小尺寸）。
• ?型號后綴?：如LM3102MH（管裝）、LM3102TLX（卷帶）。

?7. 性能曲線?
文檔提供了效率、負載調整率、瞬態響應等實測數據圖，例如：

• 3.3V輸出時效率＞90%（負載2.5A）。
• 0.8V輸出時仍保持高效（見典型特性曲線）。
