1引言

隨著岸電系統寫入“十二五”規劃，碼頭岸電系統成為建設綠色，智慧港口的重要組成部分。在港口碼頭，岸電系統是船舶靠泊時的重要供電保障。然而，低壓配電IT系統的絕緣故障卻如同“隱形殺手”——一旦發生漏電或接地故障，不僅可能導致供電中斷，甚至引發安全事故。隨著船舶大型化，電力系統容量變大，對碼頭岸電的供電容量要求也越來越高，絕緣在線監測對碼頭岸電的供電可靠性提供了有效支持，船舶停泊時對船舶電網絕緣狀態進行在線監測也可以依靠岸電絕緣監測實現。傳統的人工巡檢和被動維修模式效率低、成本高，如何實現實時監測、快速定位故障，成為碼頭運營方的迫切需求。絕緣監測及故障定位既可以避免一些事故的發生，也減少了碼頭工作人員和船員檢查配電網絡是否絕緣良好的工作量。

2難題痛點

故障發現滯后：人工巡檢無法實時監測絕緣阻值變化，故障難以及時預警。

定位耗時費力：電纜線路復雜，故障點排查依賴經驗，耗時長達數小時甚至數天。

運維成本高：突發故障導致停機損失，頻繁檢修增加人力與時間成本。

當岸電電網是TN-S系統時，船體未接專用接地線且船舶電網未與岸電零線接通，船舶電網發生單相接地故障時，人站在岸上觸及船體會有觸電危險，零線上可能出現高電壓，單相接地電流大。當船體接專用接地線且船舶電網接入岸電零線，船舶電網發生單相接地故障時，保護裝置跳閘，保障了人身安全，但是供電連續性無法保證。

當岸電電網是IT系統時，船舶電網發生單相接地故障時，單相對地短路電流取決于船舶電網對地絕緣和對地分布電容大小，短路電流較小，人站在岸上觸及船體不會有觸電危險。一旦船舶電網或者岸電另一相再出現對地短路故障，將會導致兩相短路，引起岸電保護裝置動作，有可能造成危害。所以進行絕緣監測，及時發現單相接地故障時非常必要的。

3解決方案

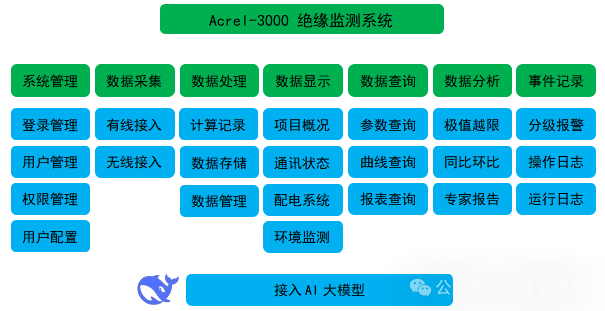

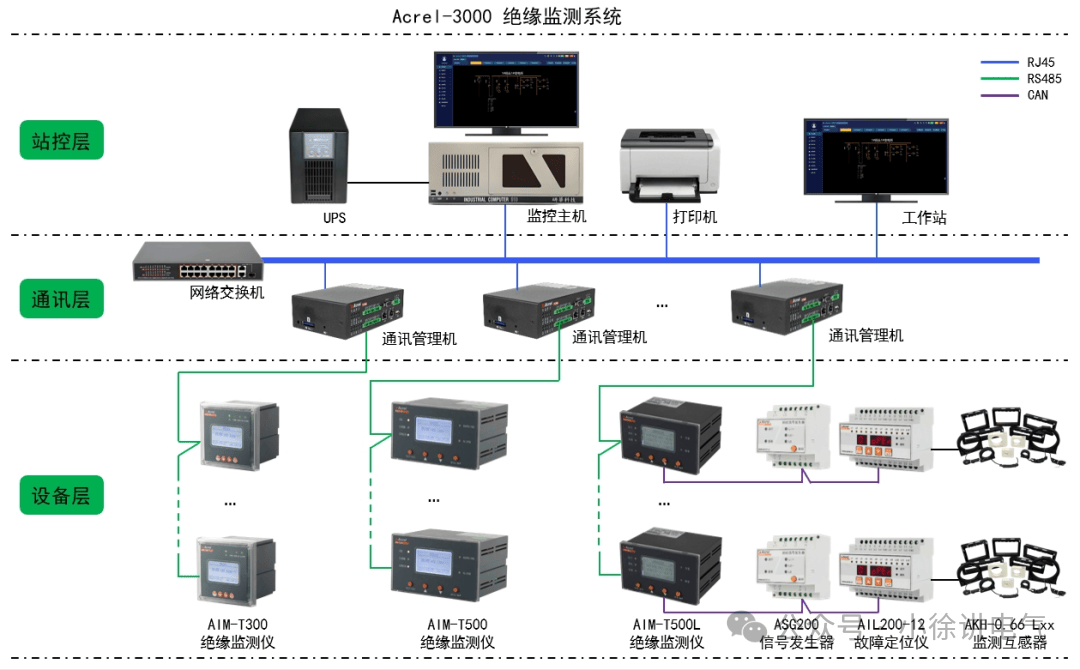

安科瑞解決方案：Acrel-3000絕緣監測系統

實時監測與預警

絕緣阻值下降至閾值時，系統自動觸發分級報警（預警/告警），并通過短信、APP推送通知。

故障秒級定位

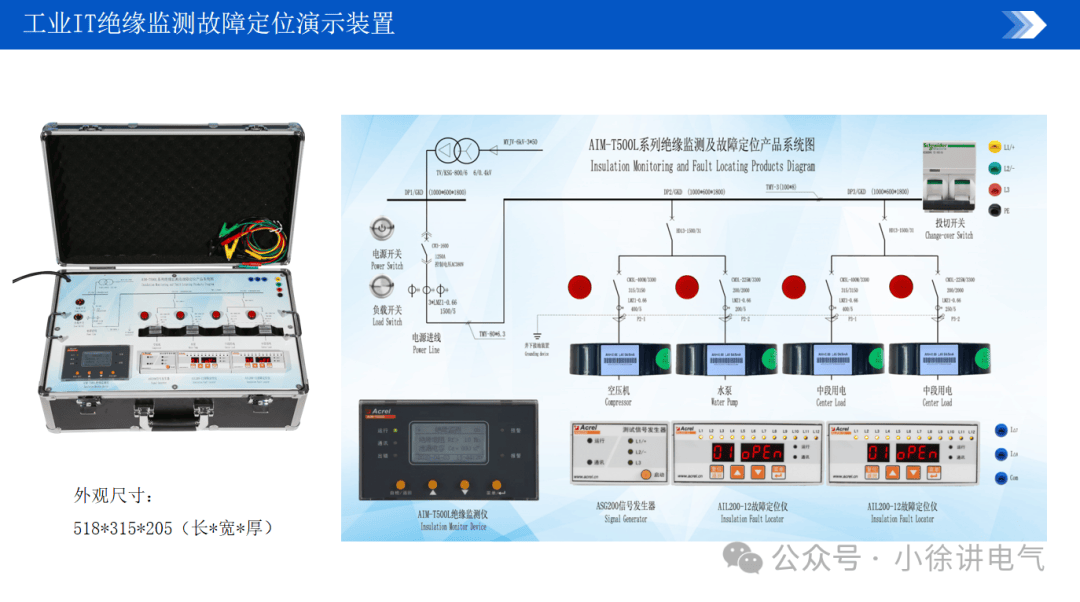

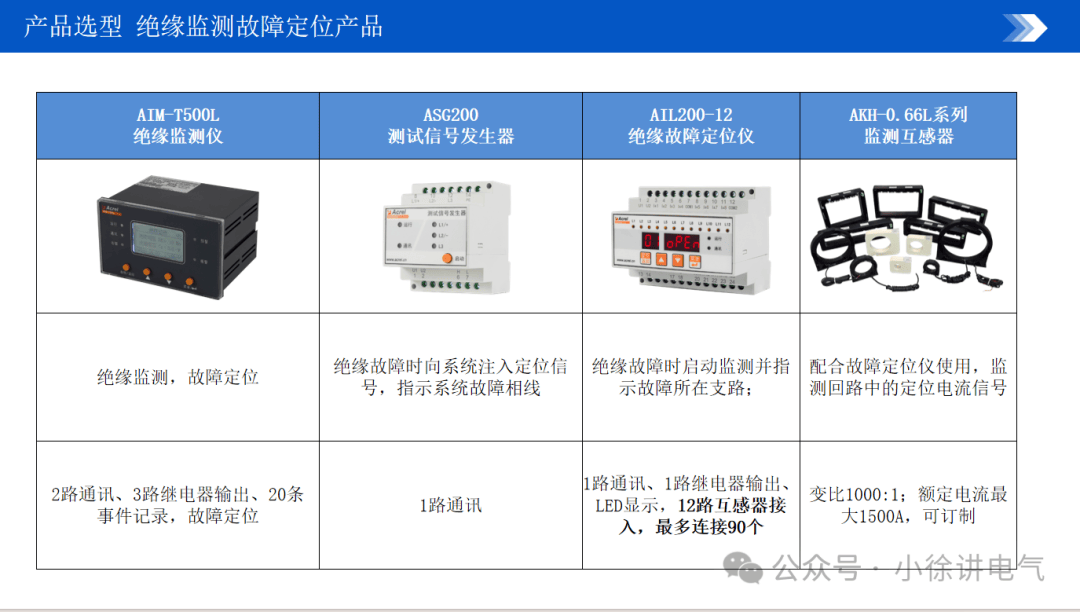

信號發生器與定位儀聯動，20秒內鎖定故障回路，支持單臺定位儀覆蓋12個回路。顯示屏直接顯示故障相線及支路，大幅縮短搶修時間。

智能數據分析

支持歷史數據查詢、同比環比分析，生成專家報告，預判電纜老化趨勢。

自定義報表（日報/月報/年報），一鍵導出圖表，輔助決策優化。

移動運維管理

通過手機APP實時查看配電系統圖、絕緣阻值曲線、事件記錄，打破空間限制。操作日志、運行日志全記錄，滿足安全審計需求。

4總結

碼頭岸電及船舶供電具有特殊性，對電網要求較高。接岸電時，一方面要采用安全可靠的接地型式的電網供電，另一方面對船舶電網絕緣在線監測問題不能忽視，應注重岸電及船舶的絕緣在線監測。絕緣監測儀的使用，為岸電和船舶的安全可靠運行提供有力的支持。
