前言

隨著岸電系統寫入“十二五”規劃，碼頭岸電系統成為建設綠色，智慧港口的重要組成部分。船舶大型化，電力系統容量增大，對碼頭岸電的供電容量要求也越來越高，絕緣在線監測對碼頭岸電的供電可靠性提供了有效支持。船舶停泊時對船舶電網絕緣狀態進行在線監測也可以依靠岸電絕緣監測實現。絕緣監測及故障定位既可以避免一些事故的發生，也減少了碼頭工作人員和船員檢查配電網絡是否絕緣良好的工作量。

系統分析

當岸電電網是TN-S系統時，船體未接專用接地線且船舶電網未與岸電零線接通，船舶電網發生單相接地故障時，人站在岸上觸及船體會有觸電危險，零線上可能出現高電壓，單相接地電流大。當船體接專用接地線且船舶電網接入岸電零線，船舶電網發生單相接地故障時，保護裝置跳閘，保障了人身安全，但是供電連續性無法保證。

當岸電電網是IT系統時，船舶電網發生單相接地故障時，單相對地短路電流取決于船舶電網對地絕緣和對地分布電容大小，短路電流較小，人站在岸上觸及船體不會有觸電危險。一旦船舶電網或者岸電另一相再出現對地短路故障，將會導致兩相短路，引起岸電保護裝置動作，有可能造成危害。所以進行絕緣監測，及時發現單相接地故障時非常必要的。

為了保證人身安全，避免火災事故，船舶金屬船體應與岸電裝置中接地裝置連接。岸電宜采用中性點不接地系統供電，即IT系統供電。

產品介紹

安科瑞絕緣監測及故障定位可以用于配電回路中性點不接地的場所。

該產品功能豐富，包括絕緣電阻監測、絕緣故障預警、絕緣故障報警、事件記錄、參數設置、通訊組網等，當系統出現絕緣降低或者接地故障時，能及時報警，以提醒相關人員及時排查故障。

功能介紹

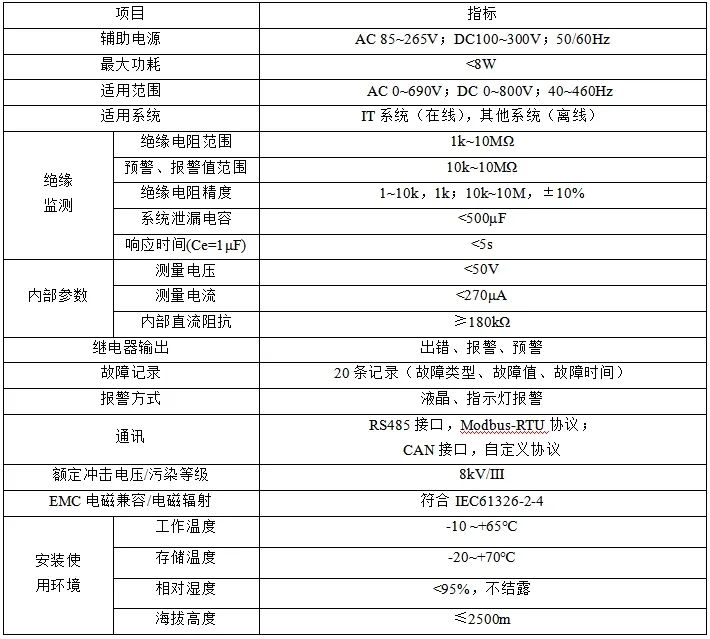

AIM-T500L絕緣監測儀可以實時監測IT系統的對地絕緣電阻，電阻越限時啟動故障預警或報警功能；具有繼電器報警輸出、LED報警輸出等多種故障指示方式；具有事件記錄功能，方便操作人員查看分析故障類型和發生時間，判斷系統運行狀況；具有自檢功能，可一鍵實現儀表硬件電路的故障自檢；具有斷線監測功能，實時監測PE/KE功能接地線連線狀況；具有一路RS485接口，標準Modbus-RTU協議；

ASG200測試信號發生器可以產生定位信號并注入不接地系統，指示故障所在相線；

AIL200-12絕緣故障定位儀可以定位并指示故障所在支路，單個AIL200-12最多可定位12個回路，每個IT系統最多可接90只定位儀，總計定位1080回路；

AKH-0.66 L系列電流互感器與AIL200-12絕緣故障定位儀配合使用實現故障定位。

系統原理

岸電絕緣監測基本原理如圖所示：

當船舶未接入岸電電網時，絕緣監測儀監測岸電電網的絕緣情況；任意一路岸電箱的絕緣有問題時候，都可以通過絕緣及故障定位的方式發現并提示工作人員解除故障。

當船舶接入電網后，船用絕緣監測儀退出，岸電絕緣監測儀開始工作，當絕緣監測儀監測出絕緣故障，提示某船有絕緣故障，此時，再由船舶電網絕緣監測儀去找出具體故障回路及故障點，提醒工作人員排查絕緣降低或者單相接地故障。

結尾呼吁

碼頭岸電及船舶供電具有特殊性，對電網要求較高。接岸電時，一方面要采用安全可靠的接地型式的電網供電，另一方面對船舶電網絕緣在線監測問題不能忽視，應注重岸電及船舶的絕緣在線監測。絕緣監測儀的使用，為岸電和船舶的安全可靠運行提供有力的支持。
