LM2854 PowerWise? 降壓穩壓器是一款 500kHz 或 1MHz 降壓開關穩壓器,能夠驅動高達 4A 的負載,并具有出色的功率轉換效率、線路和負載調節以及輸出精度。LM2854 可接受 2.95V 至 5.5V 的輸入電壓軌,并提供低至 0.8V 的可調且高精度的輸出電壓。通過小電容器在外部建立的軟啟動有助于受控啟動,并且 LM2854 能夠平穩啟動至預偏置輸出電壓。部分內部補償減少了電壓模式降壓轉換器應用中通常需要的外部無源元件數量和 PC 板空間,同時保留了處理陶瓷和/或電解負載電容器的靈活性。無損逐周期峰值電流限制用于保護負載免受過流或短路故障的影響,使能比較器簡化了排序應用。LM2854 采用裸露焊盤 HTSSOP-16 封裝,可增強穩壓器的熱性能。
*附件:lm2854.pdf
特性
- 輸入電壓范圍為 2.95 V 至 5.5 V
- 最大負載電流為 4 A
- 寬帶寬電壓模式控制環路,部分內部補償
- 500 kHz 或 1 MHz 的固定開關頻率
- 35mΩ 集成 MOSFET 開關
- 可調輸出電壓低至 0.8 V
- 優化的基準電壓初始精度和溫度漂移
- 具有跟蹤功能的外部軟啟動控制
- 具有遲滯的使能引腳
- 230 μA 的低待機電流
- 預偏置負載啟動能力
- 集成 UVLO、OCP 和熱關斷
- 100% 占空比能力
- HTSSOP-16 裸露焊盤封裝
參數
方框圖
1. 產品概述
- ?產品名稱?:LM2854
- ?類型?:500kHz/1MHz同步降壓調節器
- ?特點?:
- 輸入電壓范圍:2.95V至5.5V
- 最大負載電流:4A
- 寬帶寬電壓模式控制環
- 固定開關頻率:500kHz或1MHz
- 集成35mΩ MOSFET開關
- 可調輸出電壓低至0.8V
- 外部軟啟動控制
- 使能引腳帶遲滯
- 低待機電流:230μA
- 預偏置負載啟動能力
- 集成欠壓鎖定(UVLO)、過流保護(OCP)和熱關斷
- HTSSOP-16裸露焊盤封裝
2. 應用領域
3. 電氣特性
- ?開關頻率?:500kHz或1MHz
- ?參考電壓?:0.8V(±1.25%)
- ?UVLO閾值?:2.6V(上升),2.3V(下降)
- ?軟啟動電流?:2μA
- ?峰值電流限制?:4.5A至6.7A
- ?操作電流?:非切換時1.73mA
- ?關斷靜態電流?:230μA至500μA
4. 功能描述
- ?軟啟動?:通過外部電容器控制輸出電壓的啟動斜坡率。
- ?跟蹤?:SS引腳可通過電阻分壓器連接到主電源,以實現輸出電壓跟蹤。
- ?預偏置啟動能力?:允許設備在輸出預偏置狀態下啟動。
- ?電流限制?:無損周期電流限制保護負載免受過流或短路故障影響。
- ?熱關斷?:防止因過熱而損壞。
5. 熱性能
- ?熱阻?:RθJA = 38.4°C/W(HTSSOP封裝)
- ?最大結溫?:150°C
6. 封裝與尺寸
- ?封裝類型?:HTSSOP-16
- ?尺寸?:4.40mm x 5.00mm

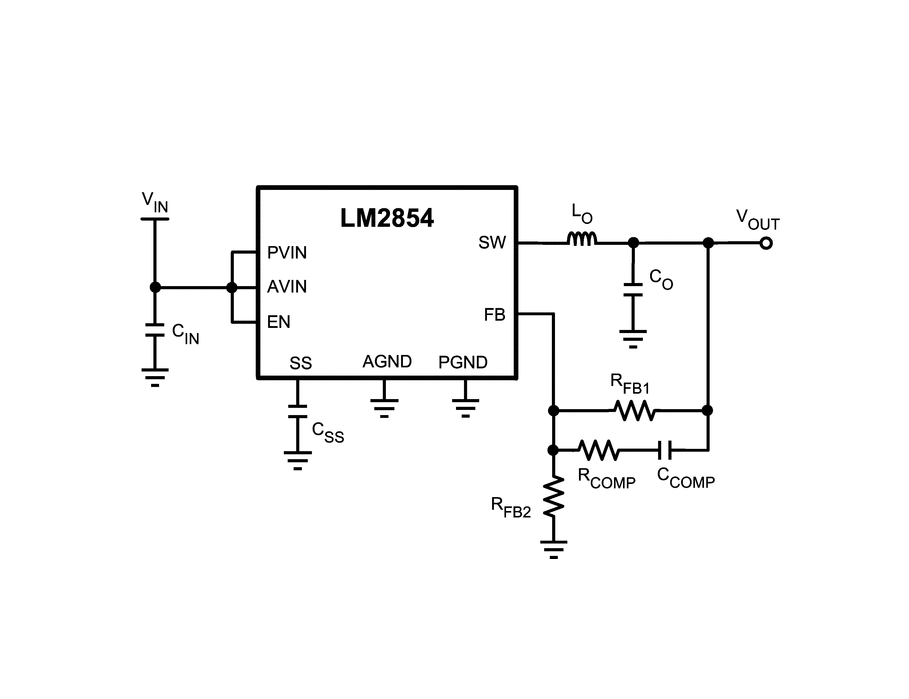

7. 典型應用
8. 布局指南
- 推薦了PCB布局的最佳實踐,以最小化開關噪聲和提高熱耗散。
- 強調了最小化開關電流環面積、最小化SW節點銅面積、單點接地、最小化FB引腳跡線長度等關鍵布局原則。
9. 設計與支持
- 提供了WEBENCH?設計工具支持,方便外部組件選擇和電路仿真。
- 提供了相關應用筆記、設計工具和社區資源的鏈接。
