前言

安鉑克科技e的APMS多通道相參信號發生器可滿足多種應用的需求，例如測試相控陣、波束成形天線、衛星有效載荷以及量子計算。通過獨特的設計，信號發生器可提供出色的通道間相位相干性，并可擴展至幾乎任何數量的通道。PHS選件增加了相位相干切換、相位存儲和相位匹配功能。

安鉑克科技（上海）有限公司

一、技術背景

現在很多電子系統采用多通道相參技術，典型的應用包含無線通信系統中MIMO技術和相控陣?yán)走_(dá)系統。這些系統都通過采用多通道相參技術來提高系統的工作性能，例如MIMO提供通過多通道傳輸來提高接收機信噪比，改善復雜電磁環境下高速數字通信的質量。MIMO技術充分利用多天線特性來抑制信道衰落，從而有效克服多徑衰落、干擾等影響通信質量的主要因素，提高信號的鏈路性能；并能在不增加帶寬的情況下，成倍提高通信系統的容量和頻譜利用率，因而MIMO技術已成為下一代無線局域網發展的趨勢。與發射機相比，MIMO接收機的結構更為復雜，它包含了諸如分集接收模塊、同步估計與補償模塊、信道估計與均衡模塊等決定系統性能的組成部分，也正是MIMO系統能否正常工作的關鍵。因此對MIMO接收機的測試是MIMO系統完整測試過程中不可或缺且至關重要的環節。而相控陣?yán)走_(dá)系統通過相參多通道來提高電磁波束的掃描速度，并利用多波束技術來實現多功能或多用戶應用。這些相參電子系統包含多個天線單元，通過信號處理、控制，達到對天線的波束合成、發射模式的自動優化功能。為了實現該功能，每個天線單元發射的信號必須滿足相位相干的要求。

二.問題與挑戰

實際上，波束賦形技術本身，并不是一個新鮮的概念。這個概念早已經在雷達、航空航天以及太陽能系統中得到了大量的應用。從本質上，波束賦形是一種多天線技術，通過對每個天線的發送信號在幅度和相位上進行加權，從而使得各天線進行相長相干或是相干相消，以使發送的信號具有空間選擇性。
仿真和測試諸如相控陣或波束成形天線之類的多天線系統，需要測試系統能夠提供多路具有確定性頻率和幅度的信號，并且這些信號之間具有穩定的、用戶可調的相位關系。
因此，多通道相參測試驗證系統的實現提出了前所未有的挑戰，主要的技術難題包含：在發射端，要求多臺信號源模擬的多路信號之間必須真正實現相位相干和時間相關。
為此，安鉑克科技的APMS-ULN系列多通道相參信號發生器為這些應用提供了精心設計的解決方案，封裝緊湊，具有獨特的相位相干信號功能。APMS-ULN系列是一款緊湊的四通道單獨控制輸出高達40 GHz的相參信號發生器，可以經濟高效地滿足多種新測試應用的苛刻要求。

術語

在談?wù)撔盘?hào)和相位相干性時，盡管每個術語都有非常具體的含義，但有時會互換使用各種術語。本文中使用的重要定義如下。
相位連續性和不連續性——如果在切換頻率之后，信號的相位與發生切換之前的信號相同，則信號是相位連續的。如果切換后相位改變，則信號是相位不連續的。
相位相干性——如果兩個信號之間的相位關系保持恒定，則認為兩信號具有相位相干性。
相位相干切換——相位相干切換定義了頻率切換完成后信號的相位狀態。如果頻率為f且相對相位為Φ的兩個信號每當回到頻率f時，如果相對相位再次變?yōu)棣担瑒t稱為相位相干切換。
相位存儲——如果信號從頻率f1切換到頻率f2再回到頻率f1，該信號的相位與在f1連續運行時的信號相同，則該信號具有相位存儲。
相位匹配輸出——如果所有輸出頻率具有0度的相對相位，則多通道信號發生器輸出為相位匹配信號。

三、關于APMS-ULN系列多通道相參信號源

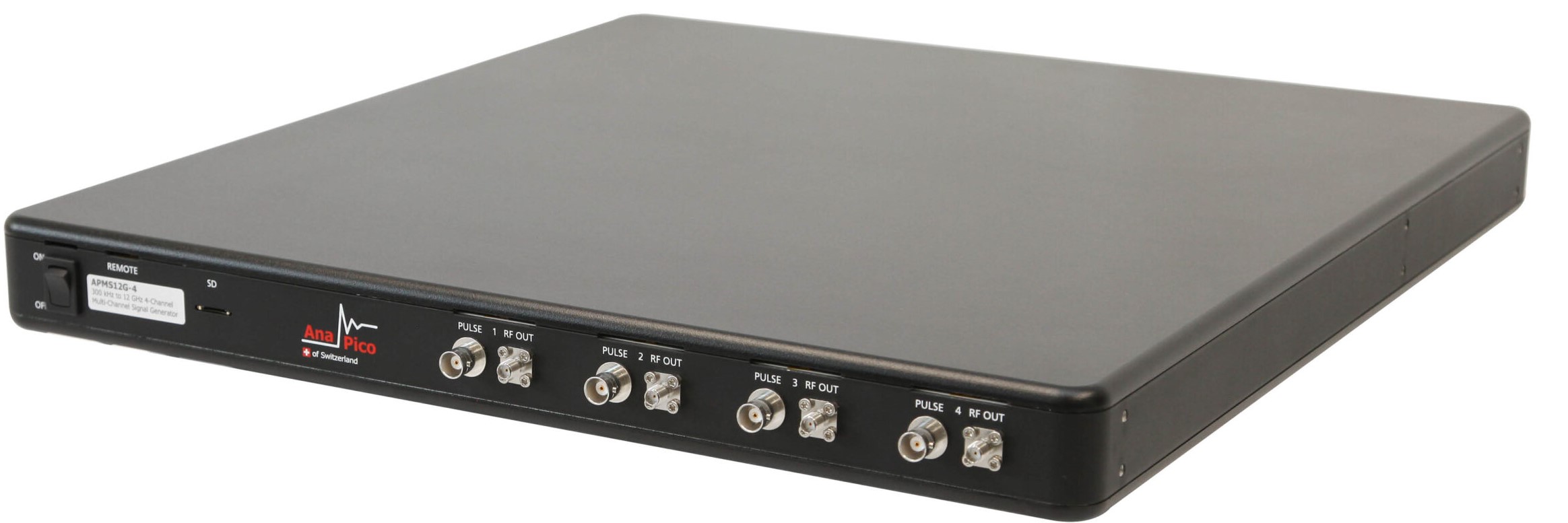

安鉑克科技的的APMS-ULN系列多通道相參微波信號發生器頻率覆蓋范圍300kHz~40GHz，并在緊湊的1U 19英寸機架安裝式機箱中具有1-4個通道。它們具有較高的穩定性、相位相干性和極快的調諧速度，并且每個通道的頻率、相位、幅度和調制都可以單獨編程。其他優勢還包括緊湊的設計、出色的相位噪聲、高輸出功率、輸出電平準確且控制簡單。

每個通道具有異常低的相位噪聲和高度相關性，無論是短期還是長期的，均具有出色的相位相干性。單個單元所有通道之間共享高穩定性同步電路，采用專有技術進行精確的頻率合成，即使經過數小時或數天的不間斷使用，也可確保通道之間的系統相位漂移很小。一些應用需要四個以上的單獨輸出，并且需要在長時間內保持相位穩定性。APMS-ULN提供了專門的時鐘同步模式，它使用后面板上的兩個端口來維持一組級聯的APMS-ULN不同設備之間輸出通道的相位一致性。這樣，APMS-ULN可以擴展到幾乎任何數量的通道。

表1：APMS-ULN系列主要指標參數

為了證明APMS-ULN隨時間變化的相位穩定性，我們使用三種方法進行驗證：

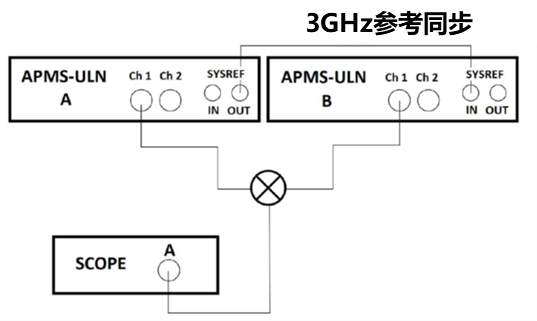

?其他廠商的傳統方式：使用兩臺信號利用100MHz信號作為外參考同步，分別輸出兩路“相參信號”；見圖2

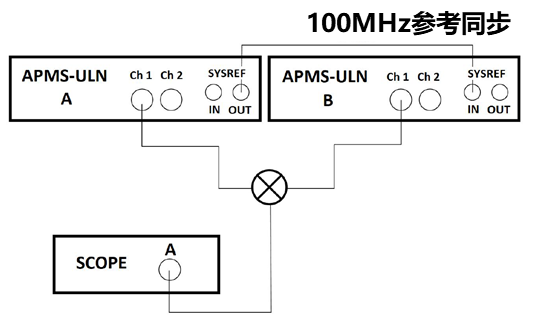

?使用兩臺APMS-ULN信號源利用自身的產生的3GHz時鐘參考信號作為外參考同步，分別輸出兩路相參信號；見圖3

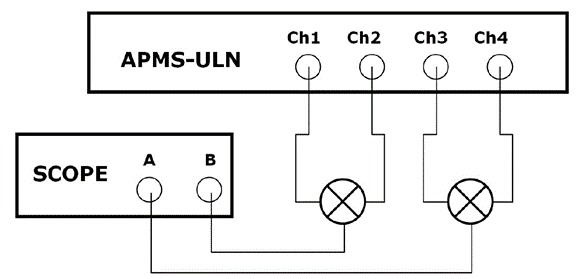

?使用一臺APMS-ULN系列信號源直接輸出多路相參信號。見圖4

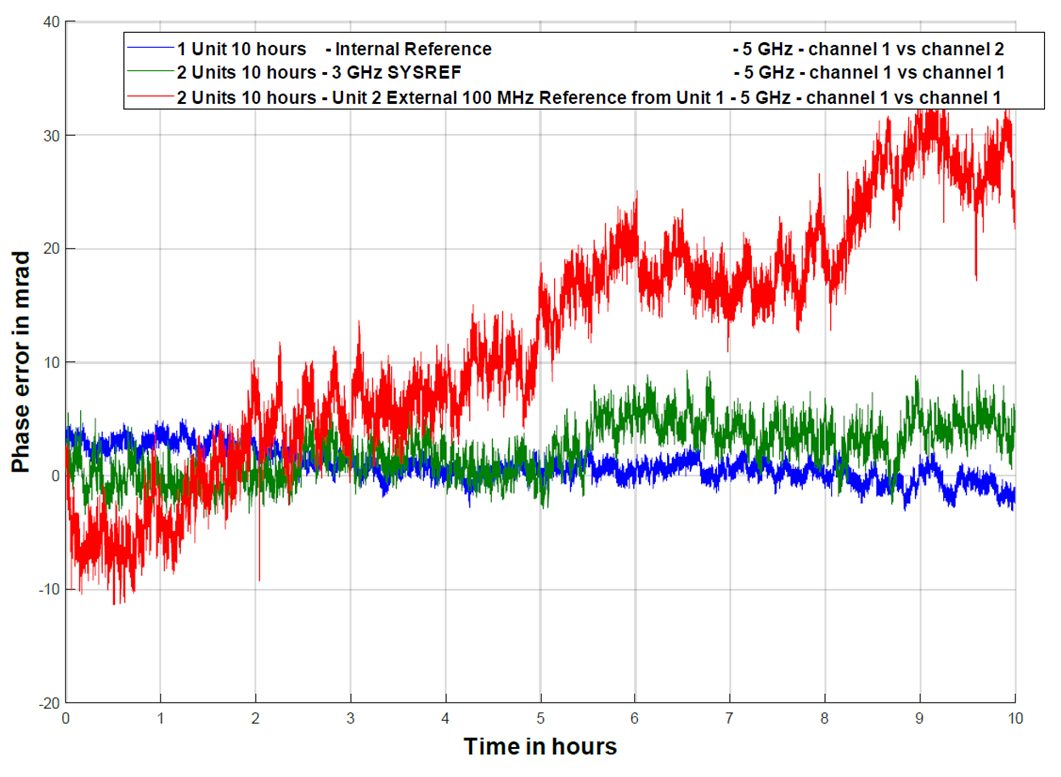

基于上述三種不同的實驗，我們通過連續10小時觀察得到各自關于相位穩定性的輸出數據曲線，見圖5。

圖5中，水平軸為時間，垂直軸為相位誤差。
紅色曲線為兩臺信號源通過100MHz進行外參考同步輸出的兩路信號間的相位關系，我們發現隨著時間推移，兩路信號的相位誤差越來越大，意味著兩路信號間存在較大的相對相位漂移，且這種漂移是離散的，即在運行一段時間后就無法在某一個時刻通過一個通道的信號相位確定另一個通道的信號相位，并且其它廠商經常推薦的10 MHz參考信號同步則會產生更差的性能。

綠色曲線為兩臺信號源通過3GHz進行外參考同步的兩路信號間的相位關系，藍色曲線則為同一臺設備直接輸出兩路信號間的相位關系，我們發現即使過了10個小時，兩路信號的相位誤差近乎是一條水平直線，意味著兩路信號間只存在很小的相對相位漂移，即在運行很長一段時間后我們也可以通過一個通道的信號相位確定另一個通道的信號相位。而是事實上APMS-ULN系列多通道相參信號發生器通道間的相位漂移5小時內小于0.17 o @5GHz！

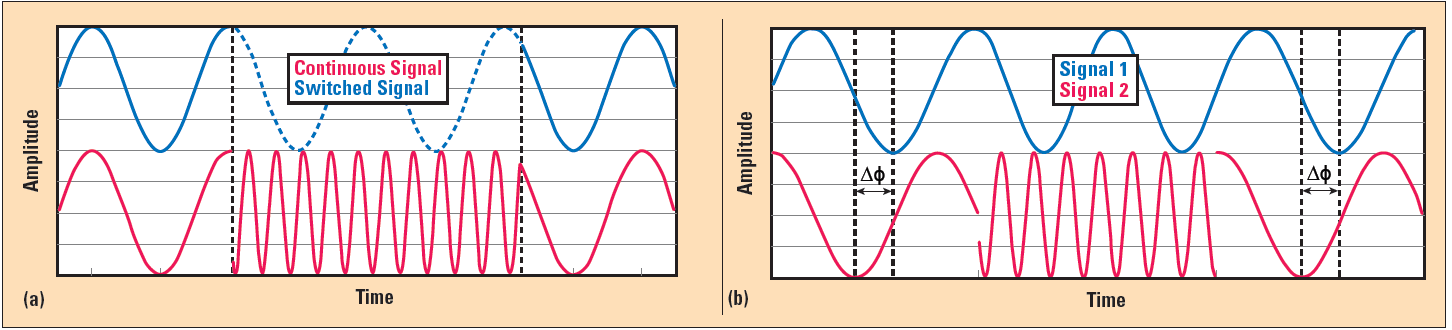

除了出色的通道間相位穩定性外，APMS多通道相參信號發生器還支持相位相干切換和相位存儲（見圖6）。它的通道可以同步，可以在任何頻率下始終保持設定的相位關系。作為相位相干切換的示例，考慮設置為相同頻率f1且相位偏移為Φ的兩個通道。在將兩個通道切換到任何其他頻率，然后又回到初始頻率f1之后，它們將具有相同的相位偏移Φ。還可以將APMS編程為相位匹配輸出（Φ = 0度）。對一個通道進行編程不會影響其他通道的信號；只有被編程的通道具有相位不連續性。使用相位存儲，每當信道頻率跳變，然后返回到先前的頻率時，其行為就好像一直在先前的頻率下運行一樣。通過級聯和同步多個APMS單元，可以將所有這些功能擴展到四個以上的通道。

總結

安鉑克科技的APMS多通道相參信號發生器可滿足多種應用的需求，例如測試相控陣、波束成形天線、衛星有效載荷以及量子計算。通過獨特的設計，信號發生器可提供出色的通道間相位相干性，并可擴展至幾乎任何數量的通道。PHS選件增加了相位相干切換、相位存儲和相位匹配功能。
