LM22679 開關穩壓器提供使用最少的外部元件實現高效高壓降壓穩壓器所需的所有功能。這款易于使用的穩壓器包含一個 42V N 溝道 MOSFET 開關，可提供高達 5A 的負載電流。具有出色的線路和負載調節以及高效率 （> 90%）。電壓模式控制提供了較短的最小導通時間，從而允許輸入和輸出電壓之間的最大比率。內部回路補償意味著用戶無需計算回路補償元件的繁瑣任務。提供固定 5V 輸出和可調輸出電壓選項。500 kHz 的開關頻率允許使用小型外部元件和良好的瞬態響應。通過選擇單個外部電容器提供可調節的軟啟動功能。此外，開關電流限制可使用單個外部電阻器進行編程，從而實現解決方案優化。LM22679 器件還具有內置熱關斷和電流限制功能，以防止意外過載。
*附件：lm22679.pdf

新產品 LM61460 提供更高的效率、更低的待機靜態電流和改進的 EMI 性能。請參閱設備比較表進行比較。使用 LM61460 開始 WEBENCH 設計

LM22679 器件是德州儀器 （TI） SIMPLE SWITCHER 系列的成員。SIMPLE SWITCHER 概念使用最少數量的外部元件和 TI WEBENCH 設計工具提供易于使用的完整設計。TI 的 WEBENCH 工具包括外部元件計算、電氣仿真、熱仿真和 Build-It 板等功能，可輕松進行設計導入。

特性

• 新產品：LM61460 3V 至 36V、6A 低 EMI 同步轉換器
• 寬輸入電壓范圍：4.5 V 至 42 V
• 內部補償電壓模式控制
• 與低 ESR 陶瓷電容器配合使用時保持穩定
• 100mΩ N 溝道 MOSFET
• 輸出電壓選項：-ADJ（輸出低至 1.285 V）-5.0（輸出固定為 5 V）
• ±1.5% 反饋參考精度
• 開關頻率 500 kHz
• –40°C 至 125°C 工作結溫范圍
• 可調軟啟動
• 可調電流限制
• 集成自舉二極管
• 完全支持 WEBENCH
• LM22679-Q1 符合 AEC-Q100 標準，并采用汽車級流程制造
• PFM（裸露焊盤）封裝

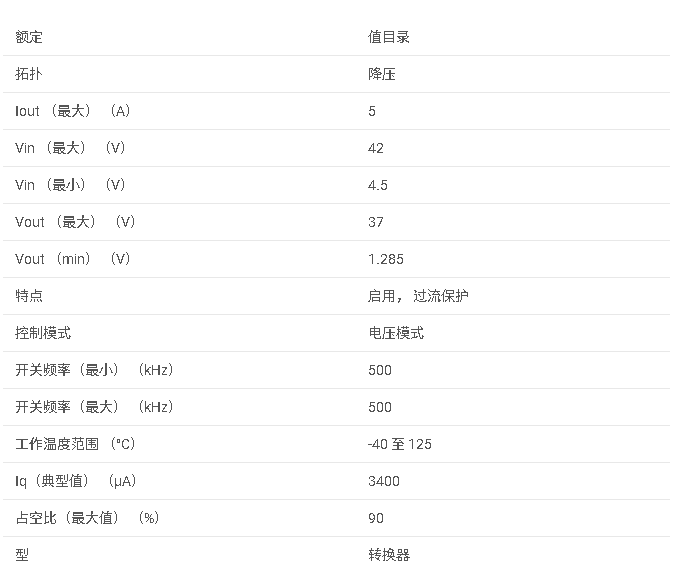

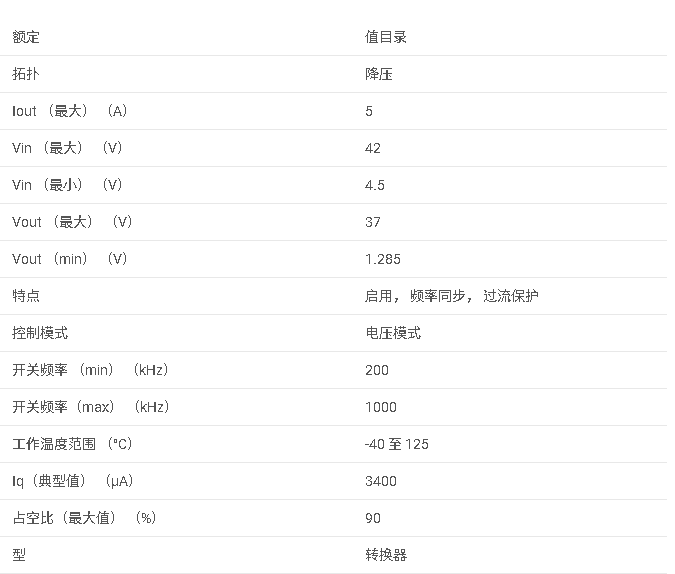

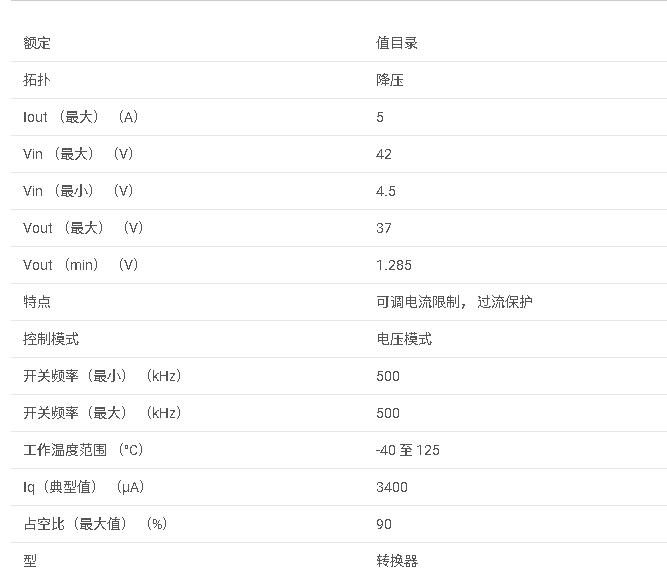

參數

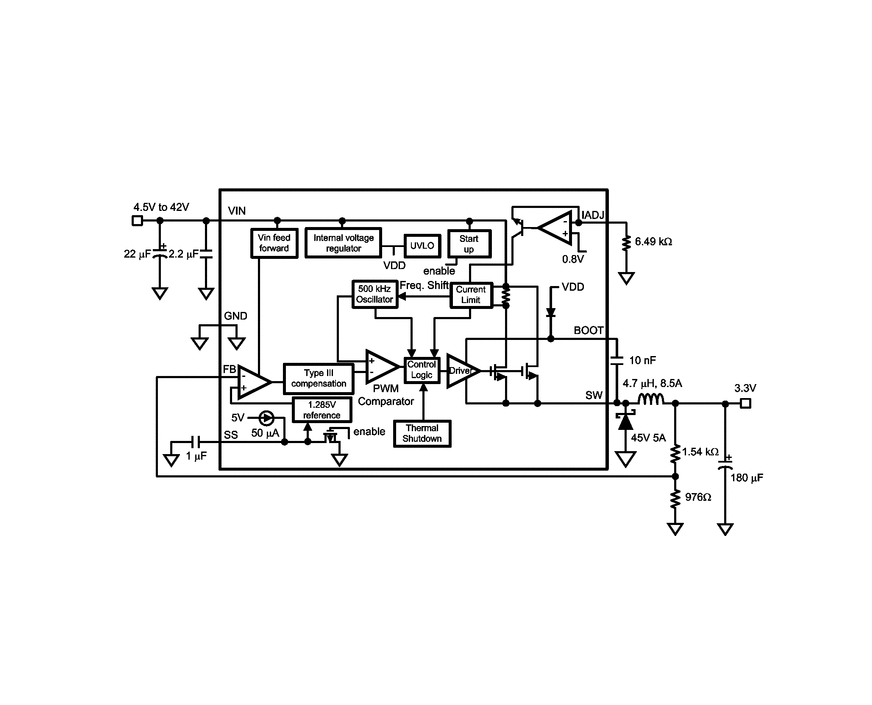

方框圖

1. 產品概述

LM22679 是一款 42V、5A 的 SIMPLE SWITCHER? 降壓電壓調節器，提供易于使用的封裝。該器件是 Texas Instruments SIMPLE SWITCHER 家族的成員，旨在通過最少數量的外部組件實現高效的高壓降壓調節器設計。

2. 主要特性

• ?寬輸入電壓范圍?：4.5V 至 42V。
• ?高輸出電流?：連續輸出電流可達 5A。
• ?內部補償?：采用電壓模式控制，內部已補償，無需外部補償組件。
• ?低 ESR 陶瓷電容支持?：穩定性能與低 ESR 陶瓷電容兼容。
• ?軟啟動功能?：內置軟啟動，軟啟動時間可通過外部電容調整。
• ?電流限制調整?：電流限制閾值可通過外部電阻調整。
• ?保護功能?：包括過熱關斷和電流限制。
• ?易用性?：WEBENCH? 啟用，支持快速設計。

3. 功能描述

• ?電壓模式控制?：提供穩定的電壓輸出，支持寬輸入電壓范圍。
• ?內部 MOSFET?：集成 100mΩ N 通道 MOSFET，減少外部組件數量。
• ?反饋參考精度?：±1.5% 反饋參考精度，確保輸出電壓的準確性。
• ?精密使能引腳?：提供精確的使能控制，支持電源序列。
• ?集成功能?：包括集成引導二極管和可調軟啟動功能，簡化電路設計。

4. 應用

• ?典型應用?：適用于各種工業電源應用，如分布式電源系統、測試測量設備、家用電器等。
• ?設計工具?：支持 WEBENCH? 設計工具，提供快速設計和仿真功能。

5. 封裝與訂購信息

• ?封裝類型?：TO-263（7 引腳）和 PFM（裸露焊盤）封裝。
• ?封裝尺寸?：具體尺寸因封裝類型而異。
• ?訂購信息?：提供了多種訂購選項，包括不同的封裝類型和數量。

6. 電氣特性

• ?反饋電壓?：對于 LM22679-5.0V，反饋電壓為 5.0V；對于 LM22679-ADJ，輸出電壓可調。
• ?電流限制?：具有可編程電流限制功能，保護電路免受過載損壞。
• ?熱關斷閾值?：結溫超過 150°C 時自動關斷輸出。

7. 典型應用電路

• 提供了典型的降壓調節器應用電路，包括外部組件的選擇和計算方法。
• 討論了輸入電容、輸出電容、電感器和引導電容的選擇標準。

8. 布局與熱考慮

• ?布局指南?：提供了 PCB 布局的詳細建議，以確保最佳性能。
• ?熱考慮?：討論了器件的功率損耗和散熱設計，包括 PCB 上的銅面積和熱過孔的使用。

9. 文檔支持與設計資源

• 提供了全面的文檔支持，包括數據手冊、應用報告和設計工具。
• 用戶可以通過 TI 的網站訂閱文檔更新通知。
