      Texas Instruments SN74ACT14/SN74ACT14-Q1六路逆變器數據手冊

      科技觀察員 ? 2025-07-15 10:44 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      Texas Instruments SN74ACT14/SN74ACT14-Q1六路逆變器包含兼容TTL的施密特觸發器輸入，支持緩慢和有噪聲的輸入信號。該逆變器可驅動50Ω 傳輸線，工作電壓范圍為4.5V至5.5V。SN74ACT14/SN74ACT14-Q1逆變器具有連續 ±24mA的輸出驅動（5V時），在短時間內支持高達 ±75mA的輸出驅動（5V時）。該逆變器采用可濕性側翼QFN封裝。SN74ACT14-Q1逆變器符合汽車應用類AEC-Q100認證。該逆變器用于反相數字信號、消除開關抖動以及同步反相時鐘輸入。

      數據手冊：

      *附件：SN74ACT14-Q1數據表.pdf

      *附件：SN74ACT14數據表.pdf

      特性

      • TTL兼容施密特觸發器輸入支持緩慢和有噪聲的輸入信號
      • 連續±24mA輸出驅動5V
      • 在5V電壓下，支持±75mA的短時輸出驅動能力
      • 快速運行，最大延遲為9.5ns
      • 驅動50Ω的傳輸線
      • 符合汽車應用類AEC-Q100標準(SN74ACT14-Q1)
        • 器件溫度1級：-40°C至125°C
        • 器件HBM ESD分類級別2
        • 器件CDM ESD分類級別C4B
      • 采用可濕性側翼QFN封裝
      • 工作電壓范圍：4.5 V至5.5 V

      應用

      • 對數字信號進行反相
      • 對開關進行去抖
      • 同步反相時鐘輸入

      功能框圖

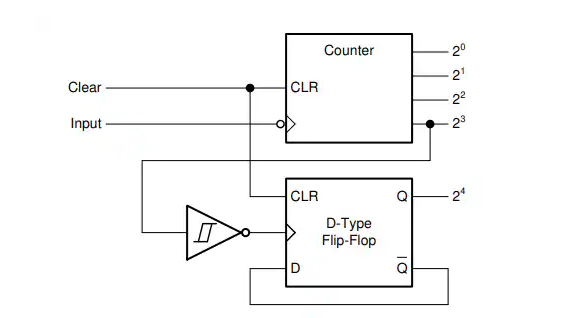

      應用方框圖

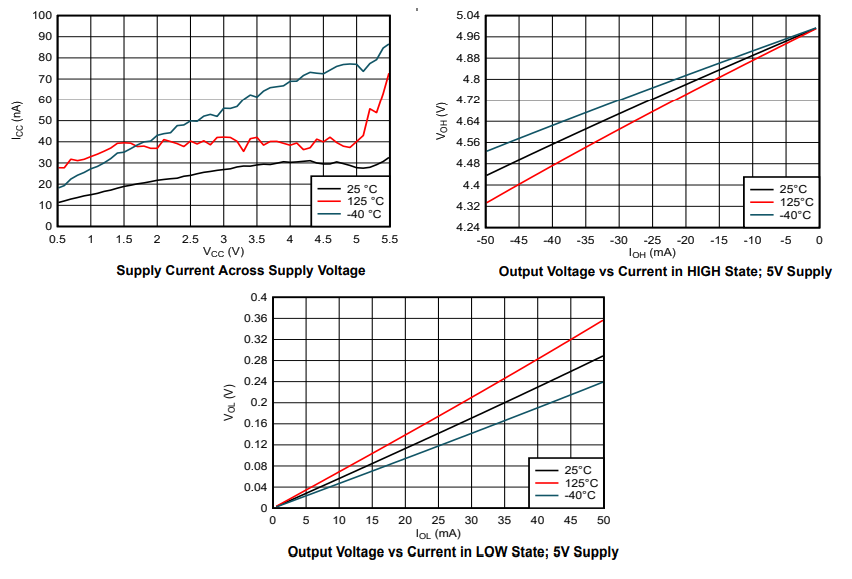

      性能曲線
