Texas Instruments SN74ACT17六路緩沖器包括六個獨立的CMOS邏輯緩沖器，具有TTL兼容的施密特觸發器輸入。這些緩沖器可在短時間內支持高達 ±75mA輸出驅動（5V時），并可驅動50Ω 傳輸線。SN74ACT17緩沖器具有 ±24mA連續輸出驅動（5V時），可快速運行，最大延遲為9.6ns。這些緩沖器采用可濕性側翼QFN封裝。SN74ACT17-Q1緩沖器符合汽車應用類AEC-Q100認證。這些緩沖器用于開關去抖、啟用或禁用數字信號、消除緩慢或嘈雜的輸入信號以及在復位期間保持控制器。

數據手冊：*附件：Texas Instruments SN74ACT17六路緩沖器數據手冊.pdf

特性

• 符合汽車應用類AEC-Q100標準
  • 器件溫度1級：-40°C至125°C
  • 器件HBM ESD分類級別2
  • 器件CDM ESD分類等級C4B
• TTL兼容施密特觸發器輸入支持緩慢和嘈雜的輸入信號
• 連續±24mA輸出驅動5V
• 支持高達±75mA的輸出驅動（5V）短脈沖串
• 驅動50Ω傳輸線
• 快速運行，最大延遲為9.6ns
• 工作電壓范圍：4.5 V至5.5 V
• 采用可濕性側翼QFN封裝

應用

• 對開關進行去抖
• 啟用或禁用數字信號
• 消除慢速或高噪聲輸入信號
• 復位期間保持控制器

功能圖

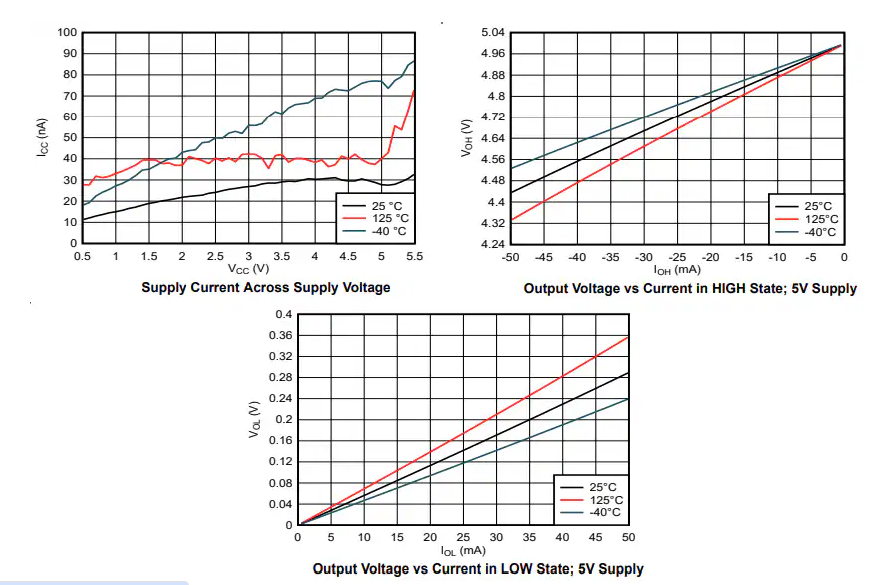

特性曲線
