TPS54060 器件是一款具有集成高側的 60V、0.5A 降壓穩壓器 MOSFET 的電流模式控制提供簡單的外部補償和靈活的元件 選擇。低紋波脈沖跳躍模式將空載、穩壓輸出電源電流降至 116 μA. 使用使能引腳時，當使能引腳為 低。

VIN 欠壓鎖定在內部設置為 2.5 V，但可以使用 使能引腳。輸出電壓啟動斜坡由慢速啟動引腳控制，該引腳也可以 配置用于排序/跟蹤。漏極開路電源良好信號指示輸出在 其標稱電壓的 94% 至 107%。
*附件：tps54060.pdf

寬開關頻率范圍允許效率和外部組件尺寸 優化。頻率折返和熱關斷可在過載期間保護器件 條件。

TPS54060采用 10 引腳熱增強型 HVSSOP PowerPAD? 封裝和 10 引腳 3 mm × 3 mm VSON 封裝。

特性

• 3.5V 至 60V 輸入電壓范圍
• 200mΩ 高側 MOSFET
• 輕負載時具有高效率，具有
  脈沖跳躍 Eco 模式?
• 116μA 工作靜態電流
• 1.3μA 關斷電流
• 100kHz 至 2.5MHz 開關頻率
• 與 External Clock 同步
• 可調慢啟動和排序
• UV 和 OV 電源良好輸出
• 可調 UVLO 電壓和滯后
• 0.8V 內部電壓基準
• 采用 PowerPAD? 封裝的 10 引腳 HVSSOP 封裝和
  3mm × 3mm 10 引腳 VSON 封裝
• 由 WEBENCH? 和 SwitcherPro?
  Software Tool 提供支持
• 應用
  • 12V、24V 和 48V 工業和商用
    低功耗系統
  • 售后市場汽車配件：視頻、GPS、
    娛樂

參數

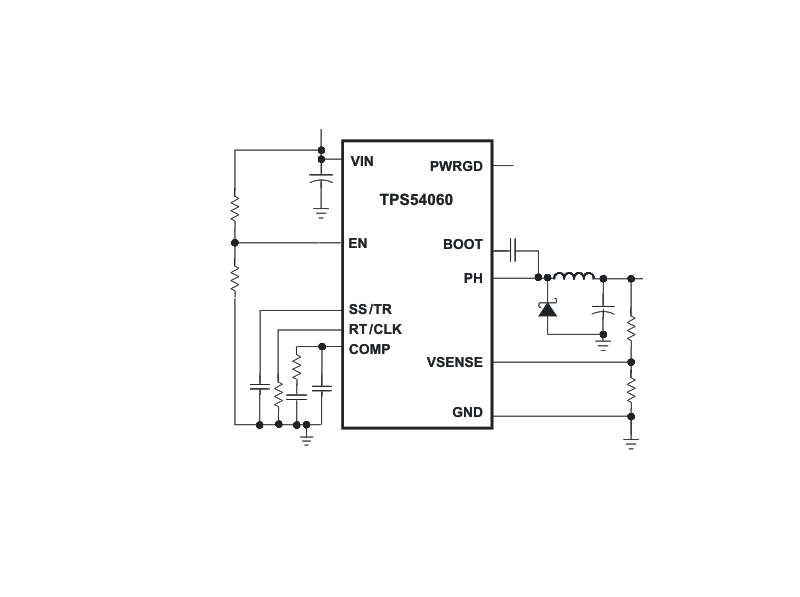

方框圖

一、產品概述

TPS54060是一款由Texas Instruments生產的高效率降壓DC-DC轉換器，適用于需要高達0.5A輸出電流的12V、24V和48V工業及商業低功耗系統。該芯片集成了一個高側N溝道MOSFET，并提供了多種保護功能，如過溫保護、短路保護和過壓保護。

二、主要特性

• ?寬輸入電壓范圍?：3.5V至60V。
• ?高效率?：采用電流模式控制，輕載時進入Eco模式，減少開關和門極驅動損耗。
• ?集成高側MOSFET?：降低了外部元件數量，提高了設計靈活性。
• ?可調開關頻率?：通過RT/CLK引腳調整，范圍從100kHz至2.5MHz。
• ?多種保護功能?：包括過溫保護、短路保護、過壓保護和欠壓鎖定（UVLO）。
• ?小型封裝?：提供10引腳的HVSSOP和VSON封裝選項。

三、應用領域

• 12V、24V和48V工業及商業低功耗系統
• 車載后市場配件：視頻、GPS娛樂系統

四、電氣特性

• ?輸入電壓范圍?：3.5V至60V。
• ?輸出電壓范圍?：0.8V至57V。
• ?最大輸出電流?：0.5A。
• ?操作靜態電流?：116μA（非切換狀態）。
• ?關斷電流?：1.3μA。
• ?熱關斷溫度?：182°C。

五、功能描述

• ?固定頻率PWM控制?：采用電流模式控制，實現穩定的輸出電壓調節。
• ?Eco模式?：輕載時自動進入脈沖跳過模式，提高效率。
• ?慢啟動/跟蹤功能?：通過SS/TR引腳實現，限制啟動時的浪涌電流，并支持電源排序功能。
• ?過壓瞬態保護?：防止輸出電壓過沖，提高系統穩定性。
• ?熱關斷保護?：防止芯片因過熱而損壞。

六、典型應用

• ?降壓轉換器設計?：提供了詳細的降壓轉換器設計步驟，包括輸出電感、輸出電容、輸入電容和慢啟動電容的選擇指南。
• ?布局建議?：強調了PCB布局對電路性能的重要性，提供了布局示例和關鍵元件的放置建議。

七、封裝與尺寸

• ?HVSSOP封裝?：10引腳，3mm x 3mm。
• ?VSON封裝?：10引腳，3mm x 3mm。

八、設計資源

• 提供了WEBENCH和SwitcherPro設計軟件工具的支持，幫助用戶快速完成電源設計。
• 提供了詳細的應用信息和設計指南，包括元件選擇、布局考慮和性能估算等。
