TPS54060A 器件是一款 60V、0.5A 降壓穩壓器，具有集成的高壓側 MOSFET 的電流模式控制提供簡單的外部補償和靈活的組件 選擇。低紋波脈沖跳躍模式將空載、穩壓輸出電源電流降至 116μA。使用使能引腳時，關斷電源電流減小至 1.3μA（當使能引腳為 低。

欠壓鎖定在內部設置為 2.5V，但可以使用使能來增加 針。輸出電壓啟動斜坡由慢速啟動引腳控制，該引腳也可以 配置用于排序/跟蹤。開漏電源良好信號指示輸出在 其標稱電壓的 94% 至 107%。

寬開關頻率范圍允許效率和外部組件尺寸 優化。頻率折返和熱關斷可在過載期間保護器件 條件。
*附件：tps54060a.pdf

特性

• 3.5V 至 60V 輸入電壓范圍
• 200mΩ 高側 MOSFET
• 輕負載時具有高效率，具有
  脈沖跳躍 Eco 模式?
• 比 TPS54060 更嚴格的使能閾值
  可實現更精確的 UVLO 電壓
• 可調 UVLO 電壓和滯后
• 116μA 工作靜態電流
• 1.3μA 關斷電流
• 100kHz 至 2.5MHz 開關頻率
• 與 External Clock 同步
• 可調慢速啟動/排序
• UV 和 OV 電源良好輸出
• 0.8V 內部電壓基準
• MSOP-10 和 3mm × 3mm VSON-10
  封裝，帶 PowerPAD?
• 由 WEBENCH 和 SwitcherPro?Software Tool 提供支持^?^

參數

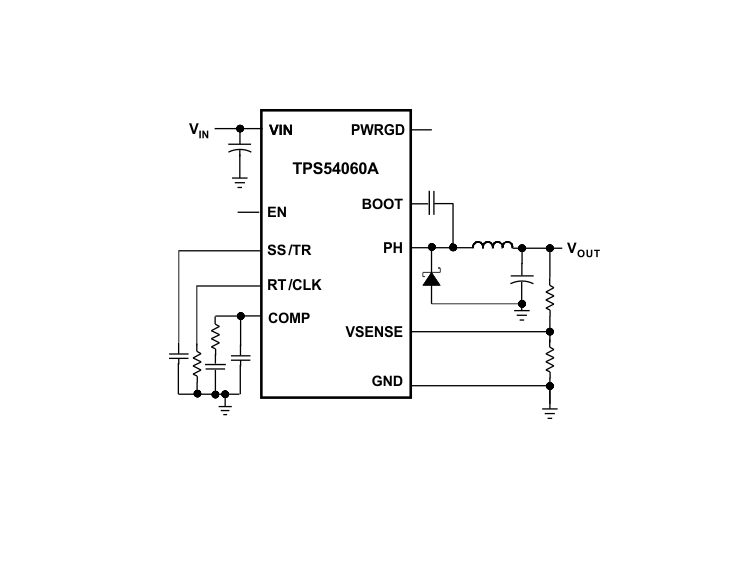

方框圖

1. 產品概述

TPS54060A 是一款由 Texas Instruments 生產的 60V、0.5A 降壓 DC-DC 轉換器，具有高效率、寬輸入電壓范圍（3.5V 至 60V）和可調開關頻率（100kHz 至 2.5MHz）等特點。該轉換器集成了高側 MOSFET，適用于多種工業和商業應用，如 12V、24V 和 48V 電源系統。

2. 主要特性

• ?高集成度?：內置高側 MOSFET、啟動電路和軟啟動功能，減少外部組件數量。
• ?Eco-Mode? 脈沖跳躍模式?：在輕載時自動降低開關頻率，減少損耗，提高效率。
• ?可調開關頻率?：通過外部電阻調整開關頻率，優化效率和外部組件尺寸。
• ?豐富的保護功能?：包括過流保護、過熱關斷、欠壓鎖定（UVLO）和過壓瞬態保護。
• ?高精度電壓參考?：內置 0.8V 電壓參考，提供穩定的輸出電壓。

3. 功能描述

3.1 Eco-Mode? 脈沖跳躍模式

• 在輕載條件下，TPS54060A 進入 Eco-Mode，通過脈沖跳躍減少開關和門極驅動損耗，提高輕載效率。
• 脈沖跳躍模式通過檢測輸出電流和峰值開關電流實現，當輸出電流低于閾值時，自動進入該模式。

3.2 可調 UVLO 和慢啟動功能

• UVLO 電壓可通過外部電阻調整，以適應不同的輸入電壓范圍。
• 慢啟動功能通過外部電容實現，限制啟動時的浪涌電流，保護電源和負載。

3.3 過壓瞬態保護

• 在輸出過壓瞬態時，高側 MOSFET 被快速關斷，防止輸出電壓過沖，保護負載。

4. 應用領域

• 12V、24V 和 48V 工業和商業電源系統。
• 后市場汽車配件，如視頻、GPS 和娛樂系統。
• 任何需要高效率、寬輸入電壓范圍和靈活設計的降壓轉換應用。

5. 設計指南

文檔提供了詳細的設計指南，包括：

• ?選擇開關頻率?：根據輸入電壓、輸出電壓和電感值計算最大開關頻率。
• ?電感選擇?：根據負載電流和紋波要求選擇合適的電感值。
• ?輸出電容選擇?：根據負載瞬態響應和輸出電壓紋波要求選擇合適的電容值。
• ?布局考慮?：輸入/輸出電容和電感應盡可能靠近 IC，以減少寄生電感和電阻。

6. 封裝與訂購信息

TPS54060A 提供 HVSSOP-10 和 VSON-10 封裝選項，具體封裝類型和可訂購信息請參考數據手冊中的“機械、封裝和可訂購信息”部分。

7. 注意事項

• 在設計過程中，應仔細選擇合適的電感、電容和布局方案，以確保電路的穩定性和性能。
• 在高功率應用場合，應注意散熱設計，以防止芯片過熱損壞。
• 在使用 Eco-Mode 時，應注意負載電流的變化范圍，以確保模式切換的準確性。
