Texas Instruments BQ2969T過壓和過熱保護器數據手冊
Texas Instruments BQ2969T過壓和過熱保護器是用于2串聯、3串聯和4串聯鋰離子電池的高精度IC，具有LDO輸出和 控制/PTC輸入。2串聯至4串聯電池堆棧中的每節電池均受到過壓情況的單獨監控。當檢測到任何電池上的過壓時，會啟動內部固定延遲定時器。BQ2969T保護器具有自禁用功能，可在電池電壓降至可編程欠壓閾值以下時關閉穩壓輸出。BQ2969T過壓和過熱保護器包含 CTL引腳，可用于置位OUT引腳。
數據手冊：*附件：Texas Instruments BQ2969T過壓和過熱保護器數據手冊.pdf
BQ2969T過壓和過熱保護器的每節電池輸入漏電流低于100nA，采用8引腳WSON（2mmx2mm）封裝尺寸。這些保護器用于筆記本電腦、超極本、便攜式醫療電子設備和UPS電池備用系統等應用。
特性
- 2串聯、3串聯和4串聯電池過壓保護
- 工廠編程過壓保護閾值（(3.6V至5.2V），精度為±12mV
- 固定延遲定時器，用于觸發FET驅動輸出（0.25s至6.5s選項）
- 集成3mA穩壓輸出，可編程為3.8V、3.3V、3.15V、3V、2.5V、1.8V或1.5V
- 控制輸入引腳可使用外部PTC熱敏電阻實現電池過熱保護
- 每節電池輸入漏電流低：< 100nA
- 工廠編程的欠壓檢測閾值（1V至4.15V），可禁用穩壓器：
- 即使在欠壓情況下，過壓和過熱保護仍能正常工作
- 輸出引腳選項：
- 高電平有效
- 開漏輸出 - 有效下拉
- 開漏輸出 - 無效下拉
- 多種功率模式：
- 正常模式
- 欠壓或禁用模式
- 過壓模式
- 采用8引腳WSON（2mmx2mm）封裝尺寸
應用
- 筆記本電腦
- 超極本
- UPS電池備用系統
- 便攜式醫療電子設備
功能框圖

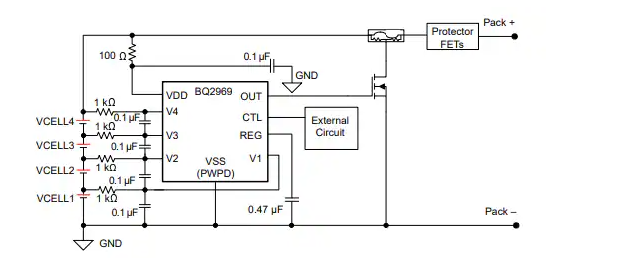

BQ2969T 4節電池典型實施
