EtherCAT轉Profinet網關在匯川伺服轉矩控制中的集成應用與實現

在工業自動化領域，設備間的通信協議兼容性直接決定了系統集成的效率與穩定性。以EtherCAT主站轉Profinet網關為核心，結合匯川伺服驅動器的目標轉矩控制應用為例，其實現過程既需要硬件配置的精準對接，也離不開軟件參數的高效協同。以下是針對該場景的技術實現路徑及關鍵操作要點。

系統核心需選用支持EtherCAT轉Profinet協議的網關設備，例如興達易控XD-ECPNM20型號。這類網關需滿足雙向數據交互能力，輸入輸出數據長度均需適配伺服控制需求（通常不超過256字節）。伺服端選用匯川MD系列驅動器時，需確認其支持EtherCAT通信協議，并通過RJ45接口與網關的EtherCAT端口直連。PLC側（如西門子S7-1200/1500）則通過Profinet網線與網關主站端口對接，形成“PLC—網關—伺服”的完整鏈路。

軟件配置與數據映射

在博圖（TIA Portal）或歐姆龍Sysmac Studio中新建項目后，需完成以下關鍵步驟：

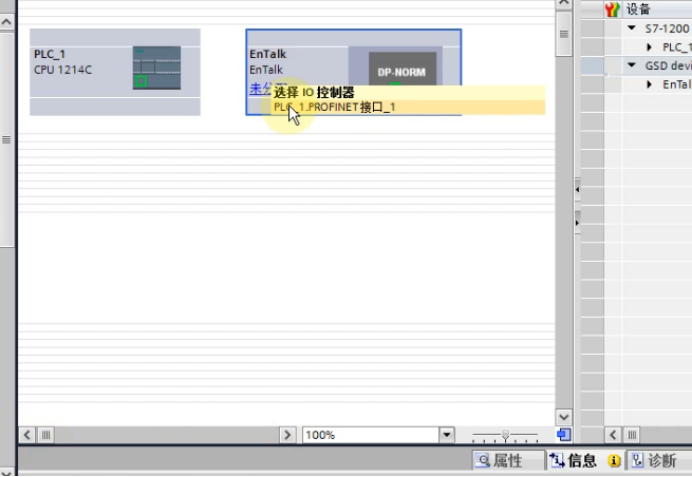

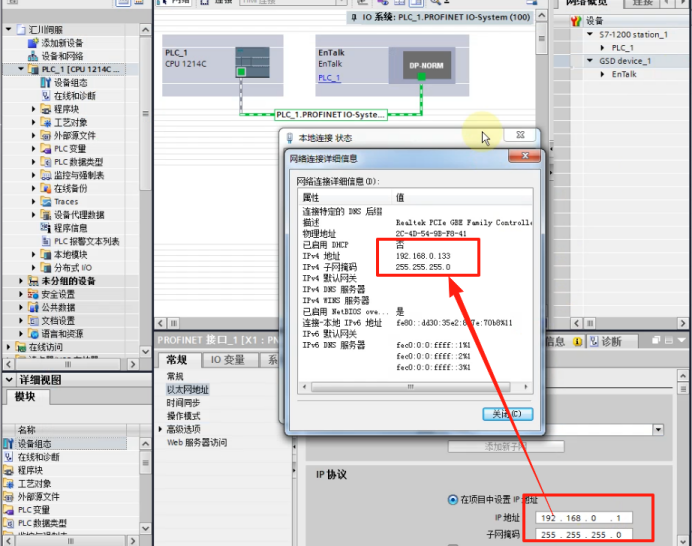

主站定義：添加網關作為Profinet從站設備，設置IP地址與設備名稱確保與PLC網絡段一致。

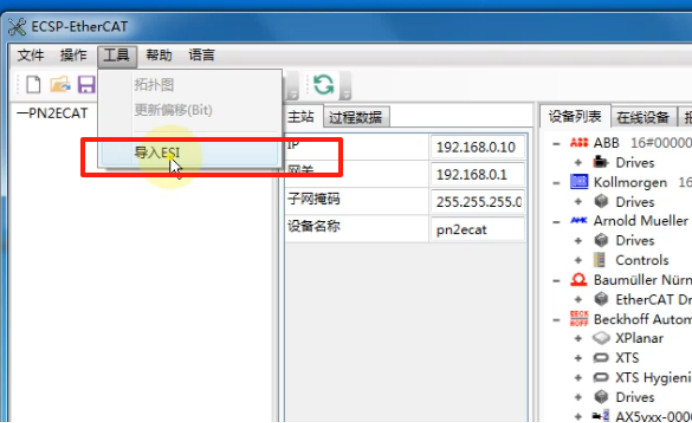

從站識別：掃描EtherCAT網絡，自動識別匯川伺服驅動器并分配從站地址。此時需確認伺服驅動器的XML設備描述文件（ESI）已正確導入，避免設備參數識別異常。

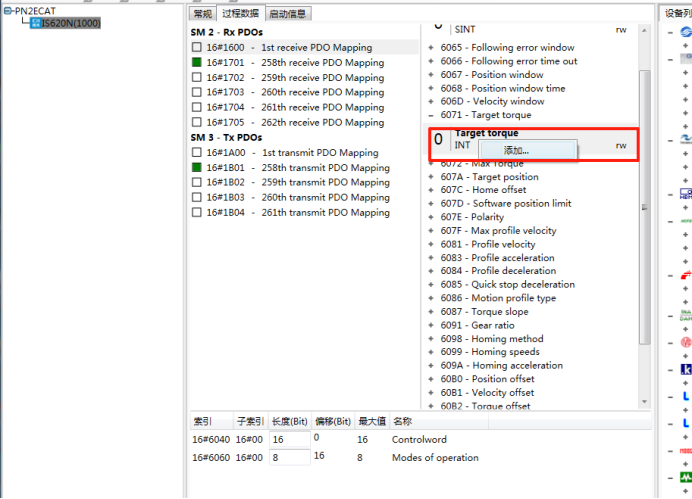

PDO映射：根據目標轉矩控制需求，配置過程數據對象（PDO）。

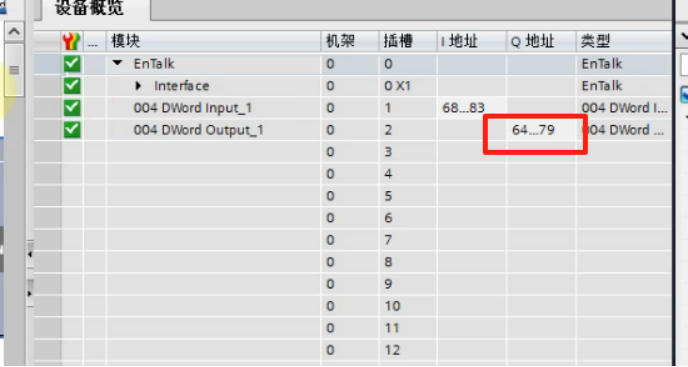

例如，將轉矩設定值（0x6071）映射到輸出區第4-7字節也就是Q地址67-70實際轉矩反饋（0x6077）映射到輸入區第4-7個字節也就是I地址71-74：

通過上述技術路徑，EtherCAT與Profinet的協議壁壘被有效打通，使得匯川伺服的轉矩控制能力深度融入工業網絡體系。這種集成方案不僅提升了設備響應精度，更通過標準化接口降低了多品牌設備協同的復雜度，為智能工廠的柔性化生產提供了底層支撐。
