EtherCAT主站轉Profinet網關接禾川伺服驅動器X5E快速配置案例

在工業自動化領域，不同通信協議之間的轉換與兼容是實現設備互聯互通的關鍵環節。EtherCAT主站轉Profinet網關在與禾川伺服驅動器X5E系列通訊的應用中，展現出了獨特的價值與作用。

EtherCAT（以太網控制自動化技術）和Profinet作為兩種主流的工業以太網通信協議，各自有著不同的特點與應用場景。EtherCAT以其高速、高效的實時性能著稱，能夠在短時間內傳輸大量的數據，適用于對運動控制精度和同步性要求極高的場合。而Profinet則憑借其開放性、兼容性以及廣泛的應用生態，在眾多工業自動化系統中得到了廣泛應用。當需要將采用EtherCAT協議的主站與使用Profinet協議進行控制的禾川伺服驅動器X5E系列進行通訊時，就需要借助專門的網關來實現協議轉換。

禾川伺服驅動器X5E系列本身具備諸多優勢。它采用了先進的電機控制算法，能夠實現高精度的位置、速度和轉矩控制，滿足各種復雜工業應用的需求。同時，該系列驅動器還具備良好的穩定性和可靠性，能夠在惡劣的工業環境下長時間穩定運行。然而，由于其原生支持的是Profinet協議，若要與EtherCAT主站協同工作，就必須解決協議不匹配的問題。

EtherCAT主站轉Profinet網關的出現，很好地解決了這一難題。該網關能夠將EtherCAT主站發送的數據按照Profinet協議的格式進行轉換，使其能夠被禾川伺服驅動器X5E系列所識別和理解。反之，它也能將驅動器反饋的數據轉換為EtherCAT主站可接收的格式，從而實現雙向的數據通訊。接下來演示下配置步驟

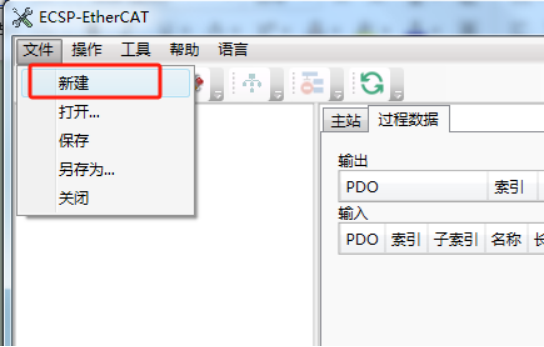

首先需要打開EtherCAT主站轉Profinet網關配置軟件并創建新項目

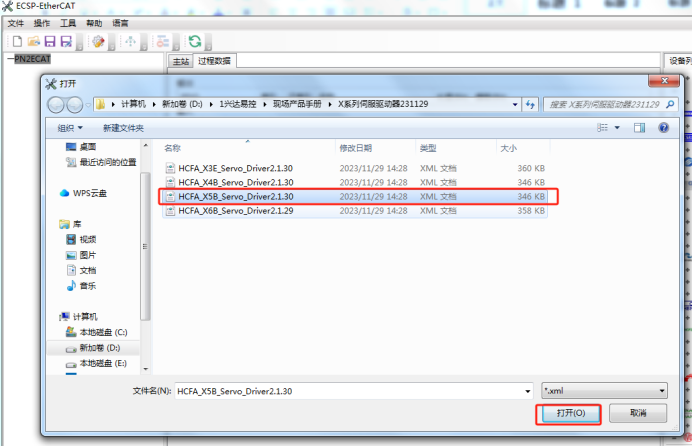

在工具找到打開導入ESI文件，選擇伺服驅動的ESI文件點擊打開

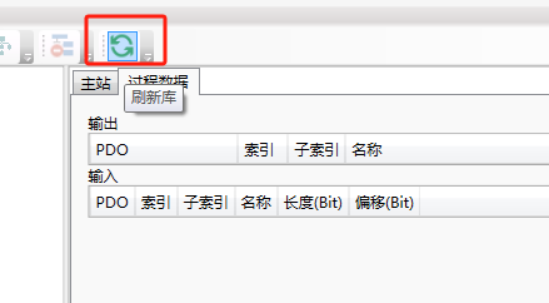

點擊更新設備列表

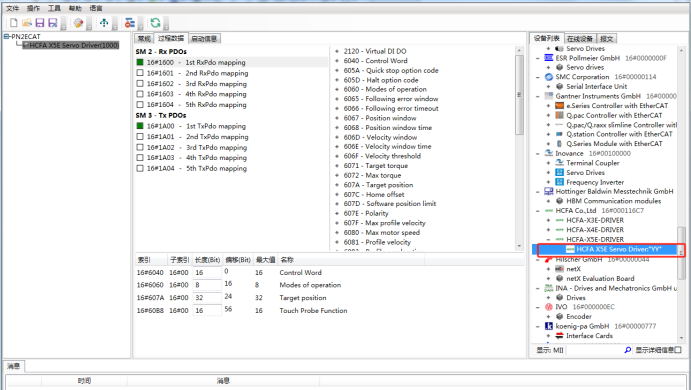

在設備列表找到安裝的ESI文件雙擊添加與主站連接

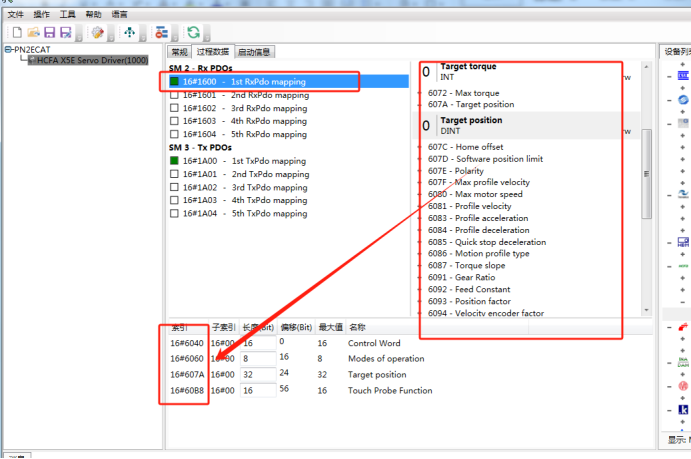

添加PDO索引到下面列表后把配置下載到EtherCAT主站轉Profinet網關

EtherCAT主站轉Profinet網關在與禾川伺服驅動器X5E系列的通訊應用中，發揮了不可或缺的橋梁作用。它實現了不同協議之間的數據轉換和通訊，使得EtherCAT主站和禾川伺服驅動器X5E系列能夠協同工作，共同為工業自動化系統的高效、穩定運行提供有力支持。隨著工業自動化技術的不斷發展，這種協議轉換網關的應用將會越來越廣泛，為推動工業智能化進程做出更大的貢獻。
