一、GB 19517-2023：電氣設備安全與EMC的基礎綁定

作為覆蓋交直流≤1500V 設備的安全規范，GB 19517-2023 將EMC要求融入設備設計核心：

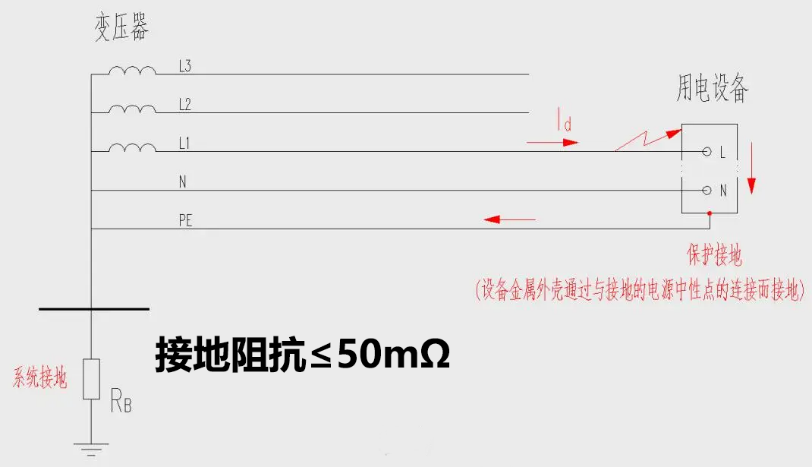

接地與屏蔽：I 類設備強制接地，100kHz 測試下接地阻抗≤50mΩ，IP54 + 防護等級隱含 1GHz 屏蔽效能≥60dB，從結構上抑制共模干擾與電磁泄漏；

絕緣與抗擾：交流 1000V 設備需滿足電氣間隙≥8mm、爬電距離≥12mm，降低電弧干擾風險。據雷卯 EMC 小哥的項目經驗，搭配雷卯 TVS 器件可進一步提升抗擾度，滿足標準中 “電磁 / 熱 / 振動間接作用” 的約束要求。
該標準替代 2009 版后，新增 III 類設備分類，雷卯電子針對 SELV 安全特低電壓設備開發了專用EMC防護方案，強化結構完整性的同時優化電磁兼容性。

二、GB/T 34131-2023：BMS 的 EMC “硬指標” 與雷卯防護方案

電池管理系統（BMS）的 EMC 性能直接影響電池狀態監測精度，雷卯電子針對標準中的強制要求推出全鏈路防護方案：

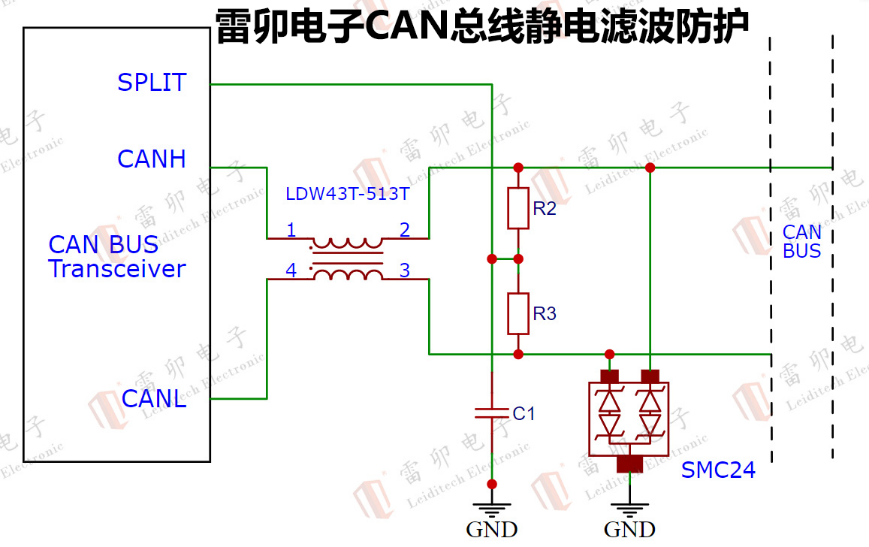

信號端口強制測試：CAN 總線需通過 ±8kV 接觸放電 + 30V/m 射頻輻射（80MHz~2GHz）組合測試。雷卯電子的 SMC24 多路保護器件（電容 < 50pF）搭配雷卯LDW43T -513T共模電感，可確保信號完整性，經雷卯 EMC 實驗室驗證，該方案滿足汽車級 AEC-Q101 認證要求；

電源與采樣抗擾：電源端口需通過 100kHz~10MHz 傳導騷擾測試（限值≤40dBμV），模擬量輸入端口承受 1kV 浪涌沖擊。雷卯電子推薦 SMBJ75CA TVS 用于 AFE 模擬前端防護，抗擾后電壓 / 電流采樣誤差≤0.5%，符合標準嚴苛要求。

標準迭代后新增液流電池、氫能 BMS 覆蓋，雷卯EMC小哥參與多家頭部企業的 BMS 整改項目，通過器件選型與 PCB 布局優化，幫助客戶快速通過 EMC 測試。

三、GB/T 36548-2024：并網 EMC 的 “最后一道關卡” 與雷卯測試支持

儲能電站接入電網前需通過 GB/T 36548-2024 的 EMC 強制驗收，雷卯電子為并網測試提供從預測試到整改的全流程服務：

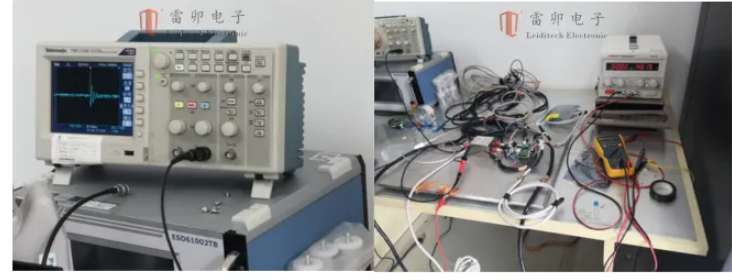

電能質量與輻射：諧波電流需符合 GB/T 14549 二級限值，30MHz~1GHz 射頻輻射≤40dBμV/m。雷卯EMC合作實驗室可提供 3m 法暗室預測試，通過頻譜分析儀定位輻射源，結合雷卯 SMCJ 系列 TVS 與濾波電感方案，有效降低諧波與輻射干擾；

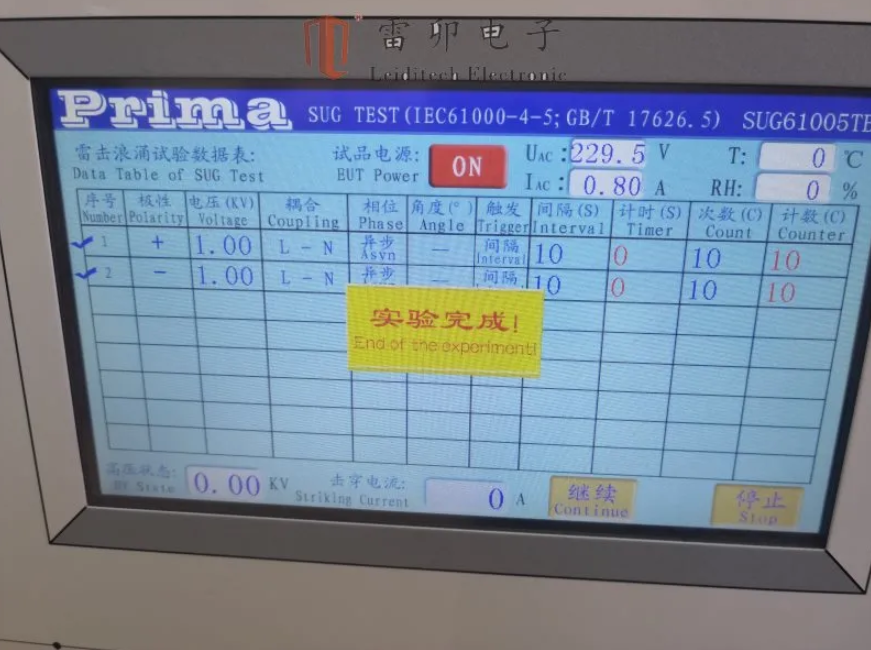

抗擾度實戰測試：需通過 30V/m 射頻（80MHz~2GHz）、2kV 浪涌抗擾測試。雷卯電子的浪涌發生器（SUG61005TB）可模擬電網瞬態干擾，其工程師團隊（含雷卯 EMC 小哥）基于 RTDS 實時仿真技術，幫助客戶提前發現抗擾度薄弱點并完成整改。

? ? ?技術升級：替代 2018 版后，新增構網型儲能 EMC 測試要求（如虛擬同步機諧波特性），測試方法引入 “實時數字仿真（RTDS）+ 實際測試” 聯合驗證，更貼近電網真實工況。

四、NB/T 31016-2019：變流器（PCS）的 EMC “硬約束” 與雷卯優化方案

儲能變流器（PCS）的 EMC 設計是系統穩定的關鍵，雷卯電子從器件到系統級提供專業支持：

開關器件控制：IGBT 開關過程 dv/dt≤1000V/μs，雷卯EMC小哥推薦門極驅動電阻與吸收電容組合方案，可有效抑制高頻振蕩，經實測 dv/dt 控制在 800V/μs 以內；

濾波與輻射控制：直流母線需配置≥1mH 共模電感（100kHz~10MHz 衰減·≥30dB），雷卯 LDW 系列共模電感搭配 10μF 差模電容，可滿足 30MHz~1GHz 頻段輻射發射≤40dBμV/m 的要求。
針對構網型變流器新增的虛擬阻抗諧波抑制要求，雷卯 EMC 小哥協助客戶整改某儲能項目，通過優化 PCB 分層與接地拓撲，結合雷卯磁珠元件，使變流器并網時相位同步抗擾度提升30%。

五、標準落地：雷卯電子助力 EMC 從 “要求” 到 “實踐” 的閉環

以 T/CNESA 1000-2019《電化學儲能系統評價規范》為例，EMC 合規性占評價總分 15%，雷卯電子提供全鏈條落地支持：

? ? ?合規性測試：雷卯合作EMC實驗室可完成 1.2 倍額定干擾下的系統功能保留率測試（要求≥90%），通過加速壽命測試驗證 EMC 干擾導致的壽命衰減≤5%；

工程化服務：雷卯電子的技術團隊提供從 PCB 設計（4層板分層建議）、器件選型（TVS/ESD/ 電感）到整改調試的一站式服務，已助力 20 + 儲能項目通過 EMC 驗收。
從標準解讀到方案落地，雷卯電子始終以技術為核心，推動電化學儲能行業 EMC 性能升級。
