在汽車零部件沖壓生產線的世界中，液壓機的壓力穩定性是確保產品質量的秘密武器。然而，舊時代的人工巡檢和傳統監測方式卻好似拖累現代化進程的沉重枷鎖：效率低、成本高，還總是趕不上實時反饋的快車。這時，工廠決心大刀闊斧，將現有的Modbus-TCP協議壓力傳感器嫁接到西門子S7-1200 PLC，打造一個高效、靈敏的實時監控系統。

在通訊協議的王國里，Modbus-TCP風光無限。然而，許多設備卻不識此路，我們不得不求助于能夠轉換協議語系的魔法師——Modbus TCP到EtherNET/IP的網關。

面對PLC支持EtherNET/IP協議而傳感器僅懂Modbus-TCP的局面，工程師們選取了ModbusTCP到EtherNET/IP的網關作為溝通新橋。這個網關如同雙語翻譯，通過RS485接口牽手傳感器，再攜手PLC穿越EtherNET/IP網絡。在TIA Portal這個魔法城堡中，他們配置網關參數，將傳感器寄存器40001中的壓力數據傳送至PLC的神經中樞，實現數據的實時采集。與此同時，數據乘坐工廠的EtherNET/IP骨干網高速列車，直奔PLC系統，助力實現集中分析和警報預警。

這場新技術的狂歡，不僅讓工廠的監控系統更加智能，也為生產優化提供了強有力的數據后盾。液壓機的壓力穩定性不再是問題，產品質量提升猶如水到渠成，效率更是直線上升。在這樣的創新浪潮中，工廠揚帆起航，駛向更高效的未來。

通過在博圖中進行配置，我們可以實現設備之間的連接和通信。

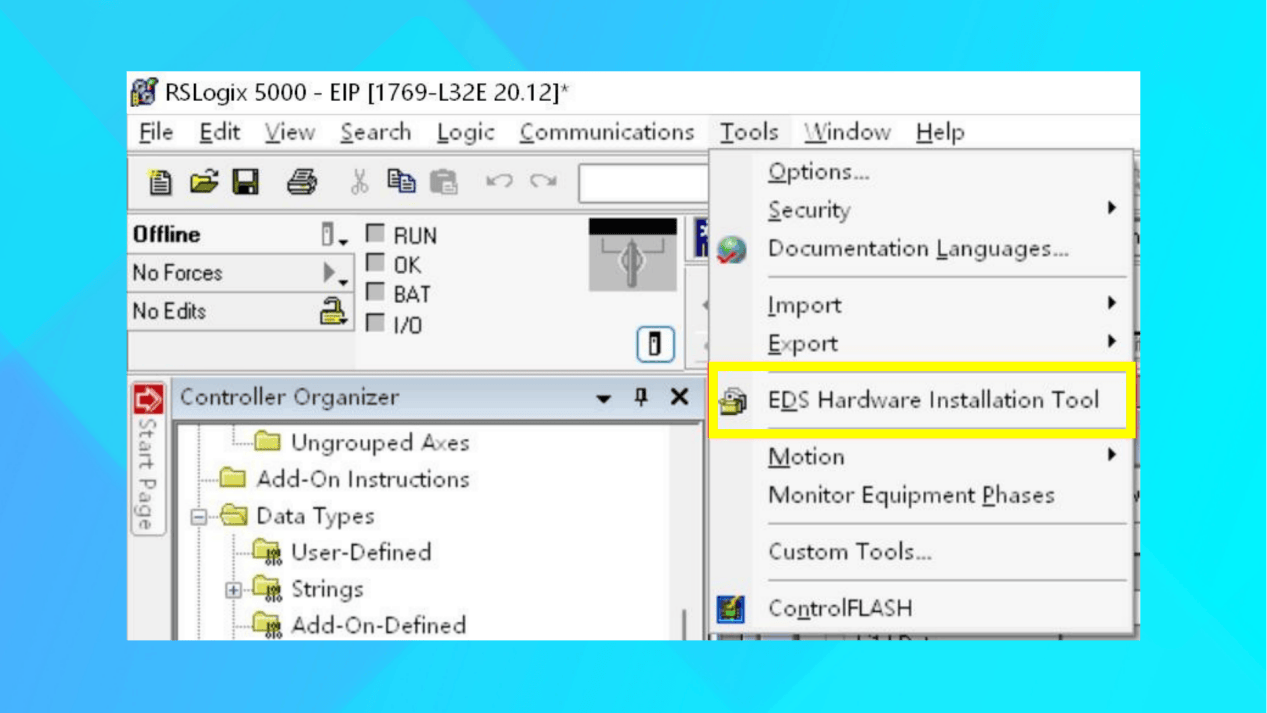

1、打開RSLogix5000，進行硬件組態，首先添加ModbusTCP轉Ethernet/IP網關的 EDS 文件；

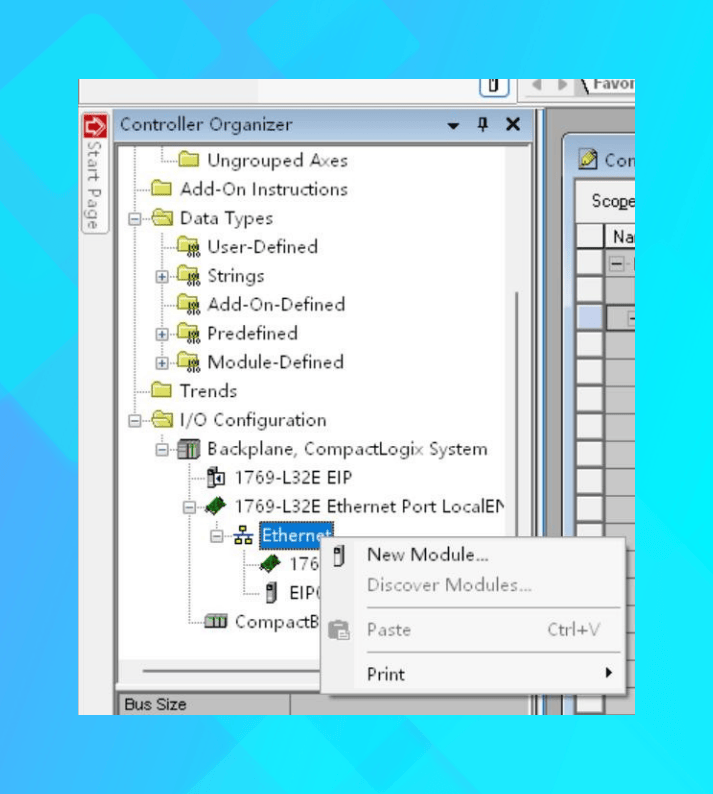

2、安裝完成后添加模塊，選擇 New Module；

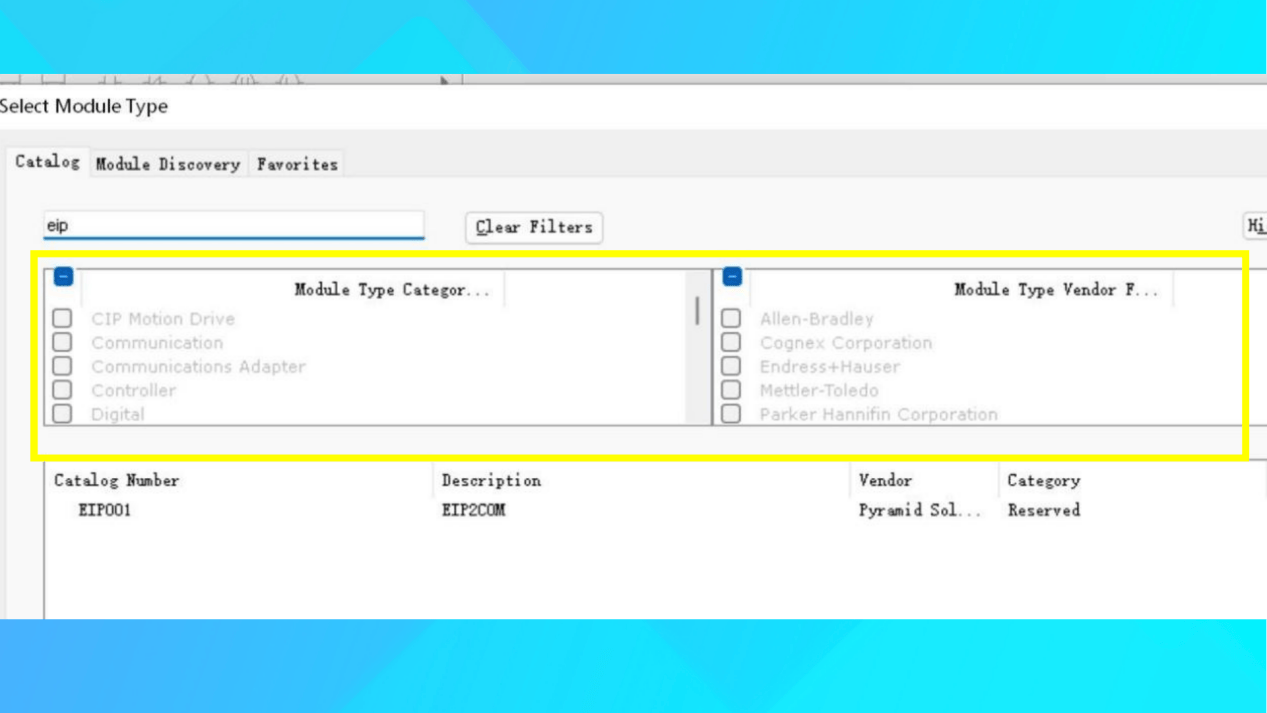

3、輸入 EIP 尋找ModbusTCP轉Ethernet/IP網關模塊，名稱顯示為 EIP001；

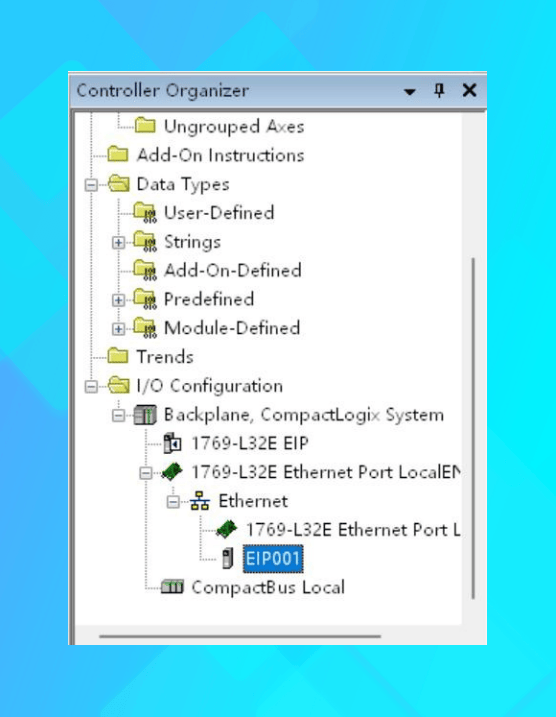

4、雙擊ModbusTCP轉Ethernet/IP網關模塊設置參數；

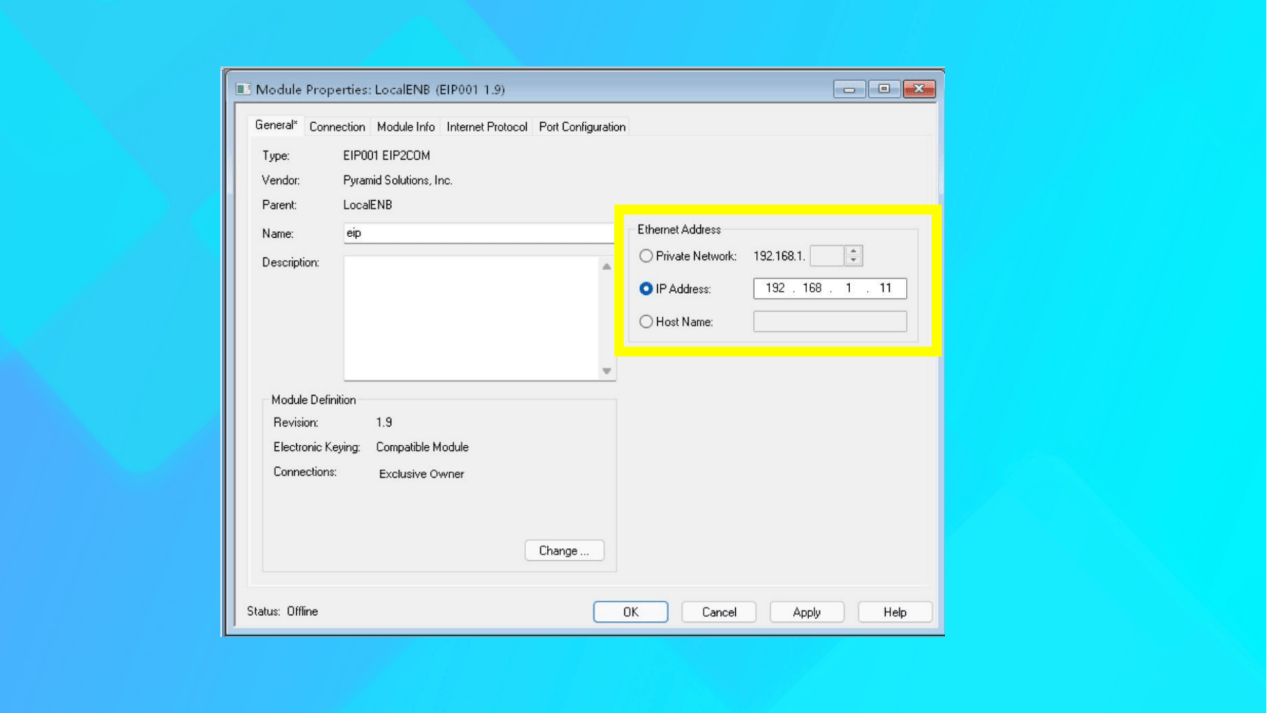

5、設置ModbusTCP轉Ethernet/IP網關的設備名稱和 IP 地址，本例為 eip IP192.168.1.11

（此處設備名稱可隨意寫，ModbusTCP轉Ethernet/IP網關在 EtherNet/IP 端不需要設置設備名稱）；

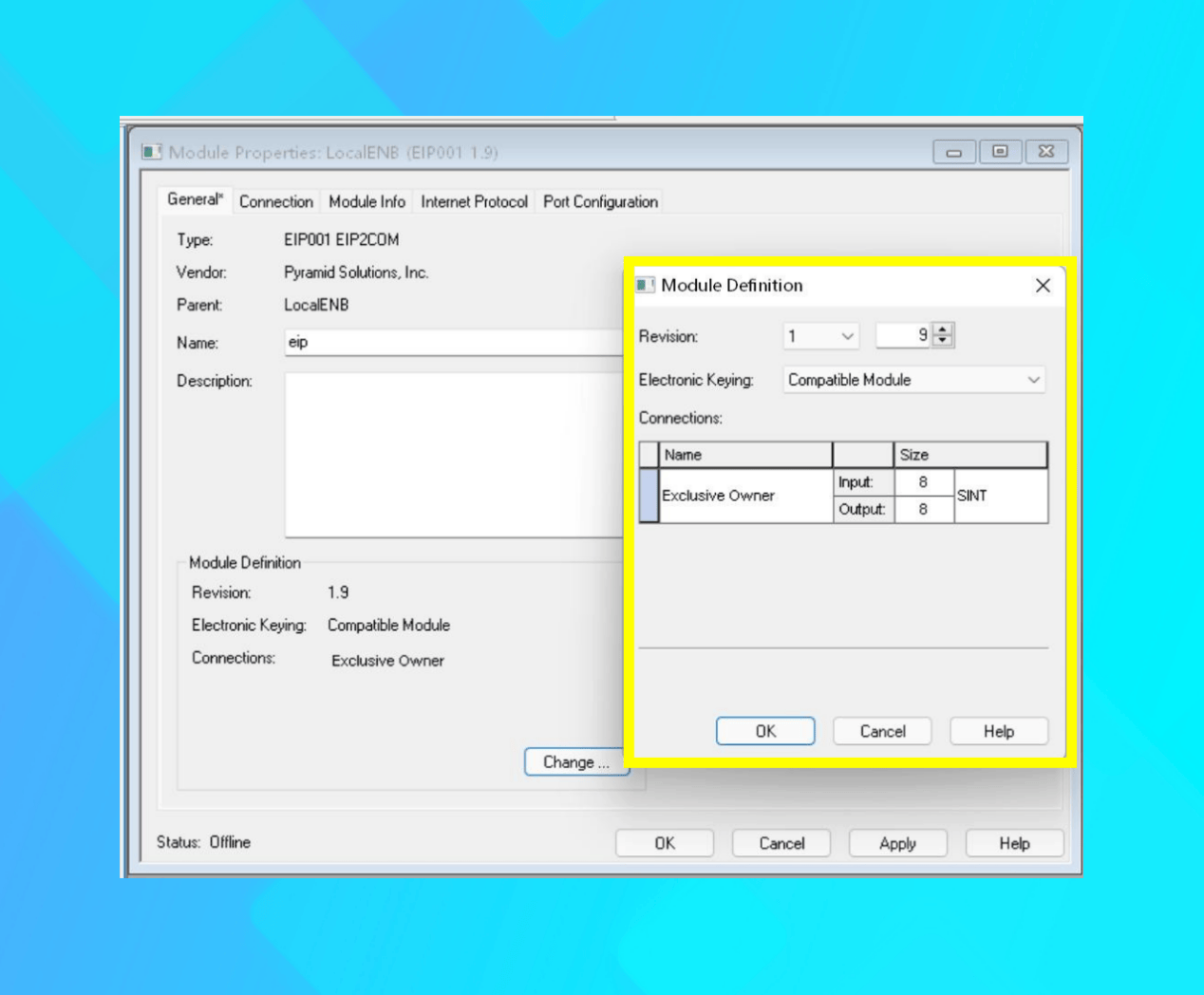

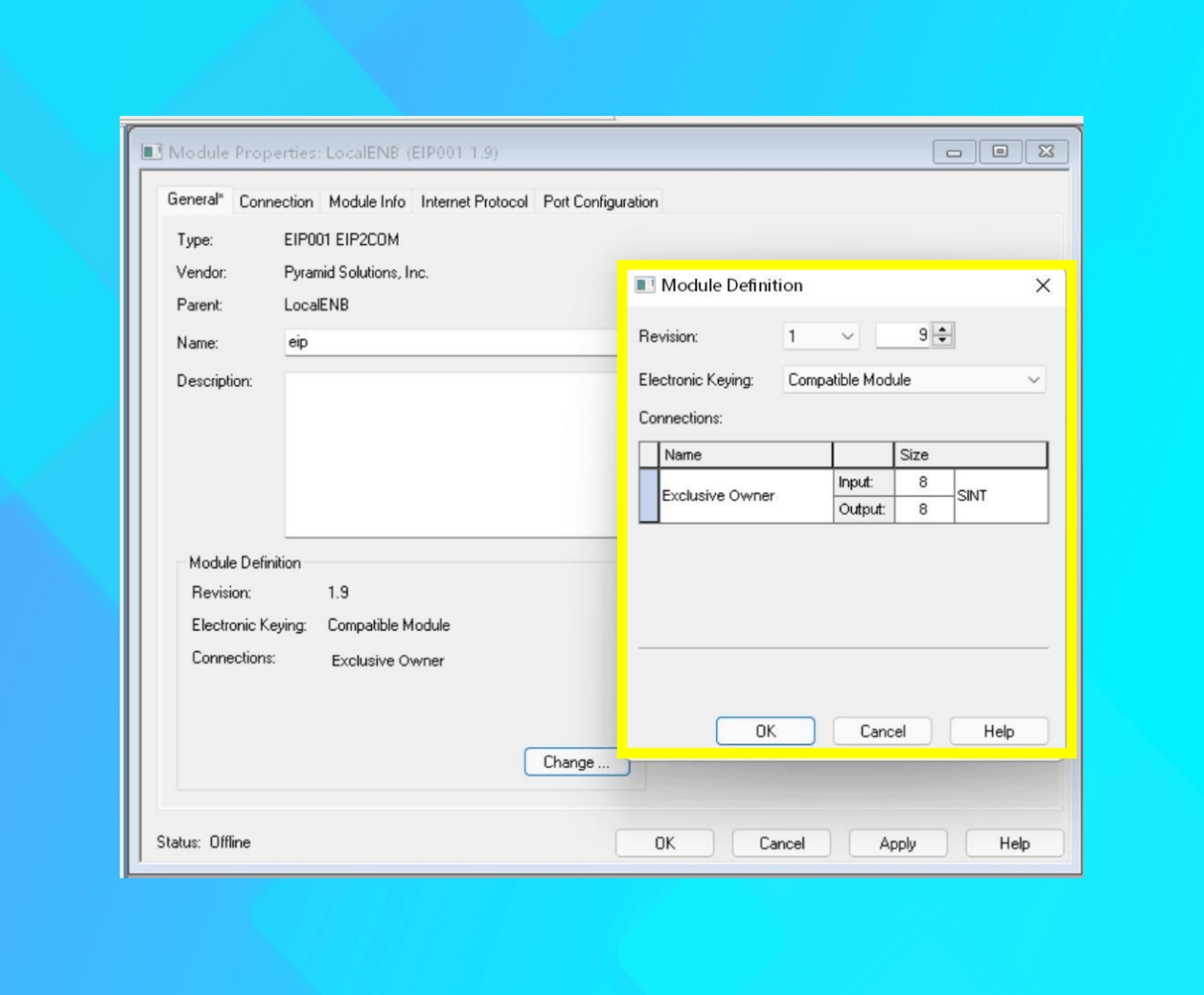

6、點擊 Change 設置數據的輸入輸出長度，本例為 8 個字節；

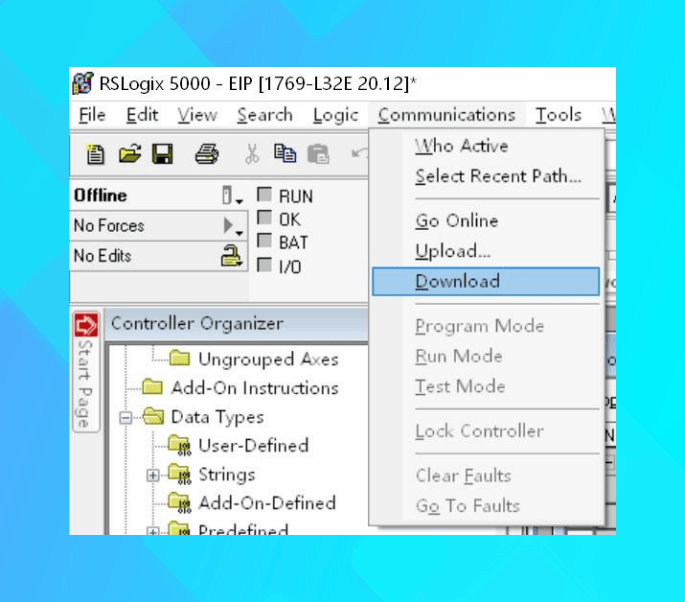

7、下載配置到 PLC；

8，打開配置軟件Gateway Configuration Studio。

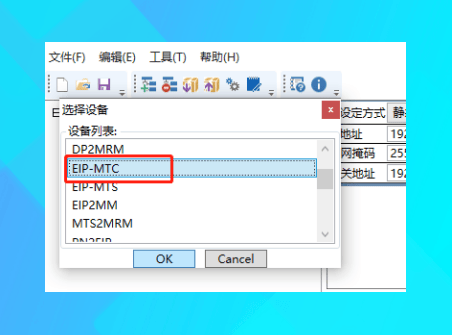

9，打開ModbusTCP轉Ethernet/IP網關配置軟件進行modbusTCP參數配置，點擊紅圈中的新建，選擇EIP-MTC（MODBUS TCP主站）

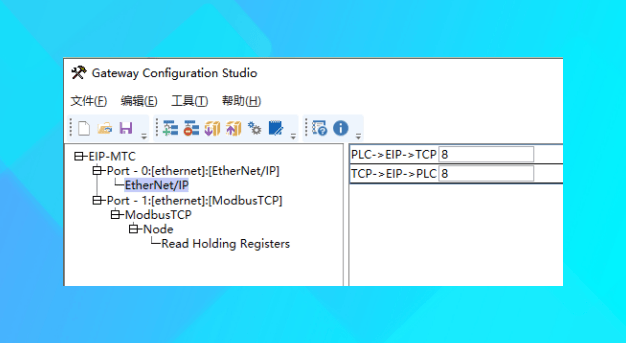

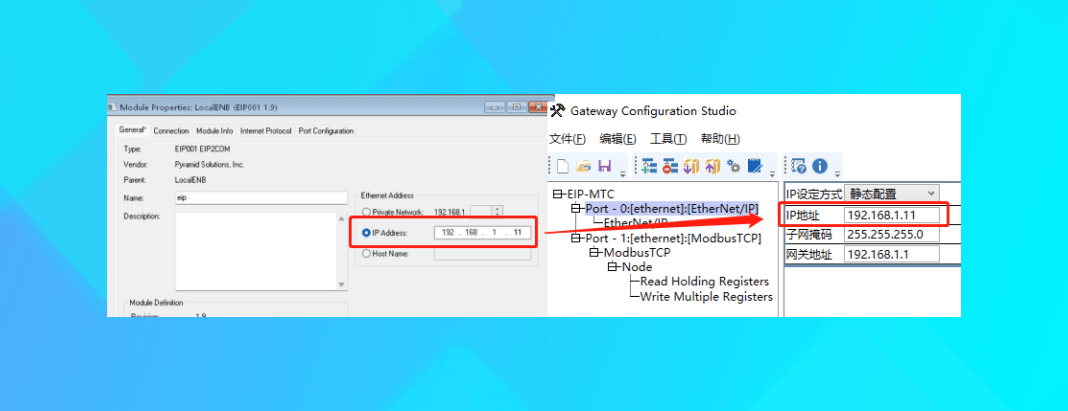

10、設置ModbusTCP轉Ethernet/IP網關的IP地址和字節數要和PLC組態保持一致

11、繼續右鍵點擊插入，插入Node。

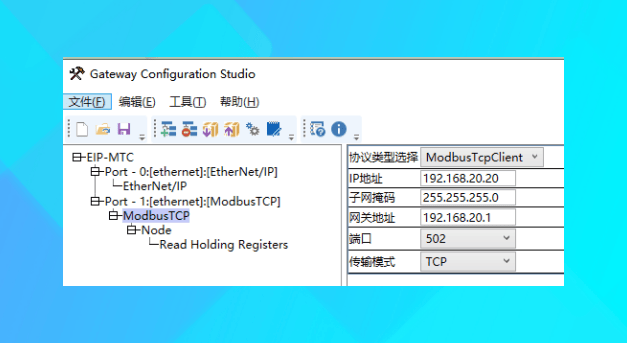

12、設置ModbusTCPip地址，IP地址是ModbusTCP轉Ethernet/IP網關網口地址，ModbusTCP轉Ethernet/IP網關地址為過濾交換機地址需設置為不沖突地址即可。

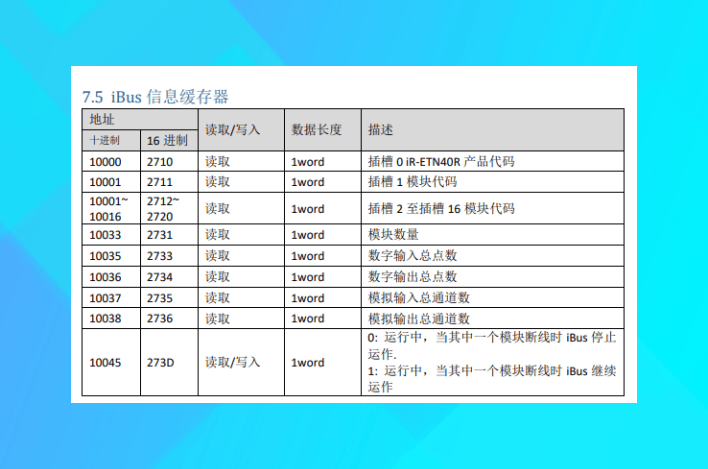

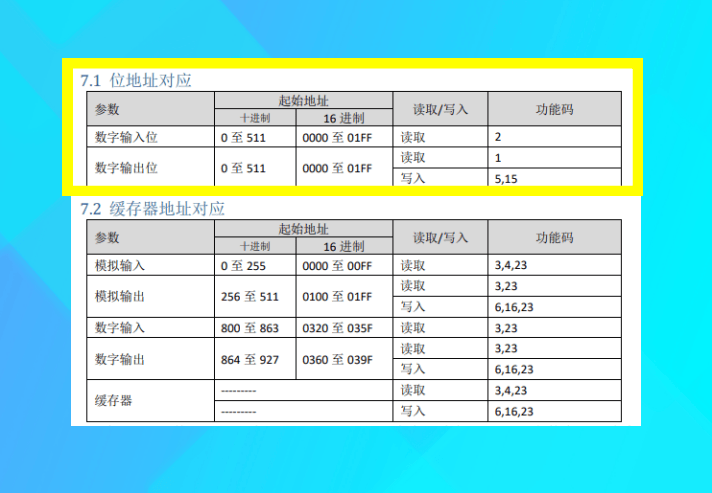

13，根據控制器手冊設置modbus tcp轉Ethernet/IP通信參數，及功能地址介紹

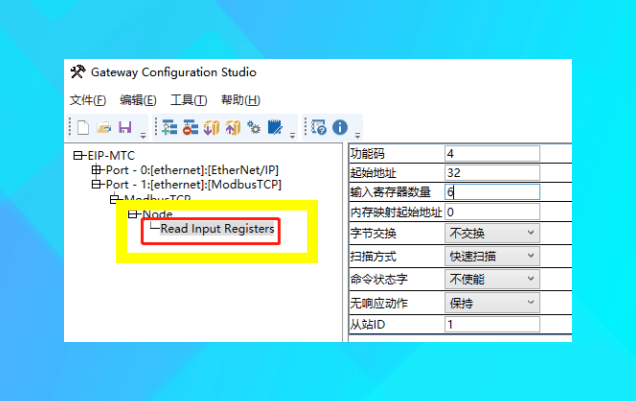

14、給ModbusTCP轉Ethernet/IP網關配置點擊控制器讀寫數據，這里舉例讀取數字輸入。

PLC中組態中數據讀取顯示根據產品手冊的地址說明可把ModbusTCP轉Ethernet/IP數值放到PLC內存映射起始地址與博圖中的 WL ：I Data [0]地址相對應，

本例中 I 地址為 0-7，若地址為 0 寄存器地址 256 號的數據 就會映射到 I.Data 0 后面數據依此往后按順序排列，

從而進一步的對數據進行運算采集工作，以上就是ModbusTCP轉Ethernet/IP網網關在PLC組態的快速配置。

而通過穩聯技術ModbusTCP轉Ethernet/IP網關的應用在污水處理系統中，其數據傳輸速度更快，延遲更小，能夠更及時地IO模塊的數據。

這對于實現生產工藝的穩定運行和優化控制非常重要。

因此，ModbusTCP轉Ethernet/IP網關在工業生產系統中的應用具有很大的意義和價值。
