Texas Instruments AMC0136精密Δ-Σ調制器具有±1V、高阻抗輸入和外部時鐘。高阻抗輸入針對與高阻抗電阻分壓器或具有高輸出電阻的其他電壓信號源的連接進行了優化。隔離柵將在不同共模電壓電平下運行的系統器件隔開。隔離柵支持高達200V RMS /280VDC 的工作電壓和高達570V RMS /800VDC 的瞬態過電壓。

數據手冊：*附件：Texas Instruments AMC0136精密Δ-Σ調制器數據手冊.pdf

AMC0136具有小封裝尺寸和高輸入阻抗，專為在空間受限的應用中實現高精度、隔離式電壓檢測而設計。AMC0136的輸出位流與外部時鐘同步。結合sinc3、OSR 256濾波器，該器件可在39kSPS采樣率下實現14.8有效分辨率位或89dB的動態范圍。Texas Instruments AMC0136采用8引腳、0.65mm腳距VSON封裝，額定溫度范圍為-40°C至+125°C。

特性

• 使工程師能夠通過以下特性創建更小、更精確的電機控制設計：
  • 高測量分辨率：12-14有效位數（ENOB）
  • 小封裝尺寸：3.5mmx2.7mm
  • 高CMTI性能：150 V/ns（最小值）
  • 以小尺寸實現更精確的電機控制
• 線性輸入電壓范圍：±1V
• 高輸入阻抗：1GΩ（典型值）
• 電源電壓范圍
  • 高側(AVDD)：3.0V至5.5V
  • 低側(DVDD)：2.7V至5.5V
• 低直流誤差
  • 失調誤差：±0.9mV（最大值）
  • 失調漂移：8.5μV/°C（最大值）
  • 增益誤差：±0.25%（最大值）
  • 增益漂移：±35ppm/°C（最大值）
• 高CMTI：150V/ns（最小值）
• 高側電源缺失檢測
• 低EMI符合CISPR-11和CISPR-25標準
• 功能隔離
  • 工作電壓：200VRMS 、280VDC
  • 瞬態過電壓：570VRMS 、800V DC （60秒）
• 安全相關認證
  • DIN EN IEC 60747-17 (VDE 0884-17)
  • UL1577
• 可在更大的工業級溫度范圍內正常工作：-40°C至+125°C

應用

• 48 V電機驅動器
• 48V變頻器
• 模擬輸入模塊
• 電源

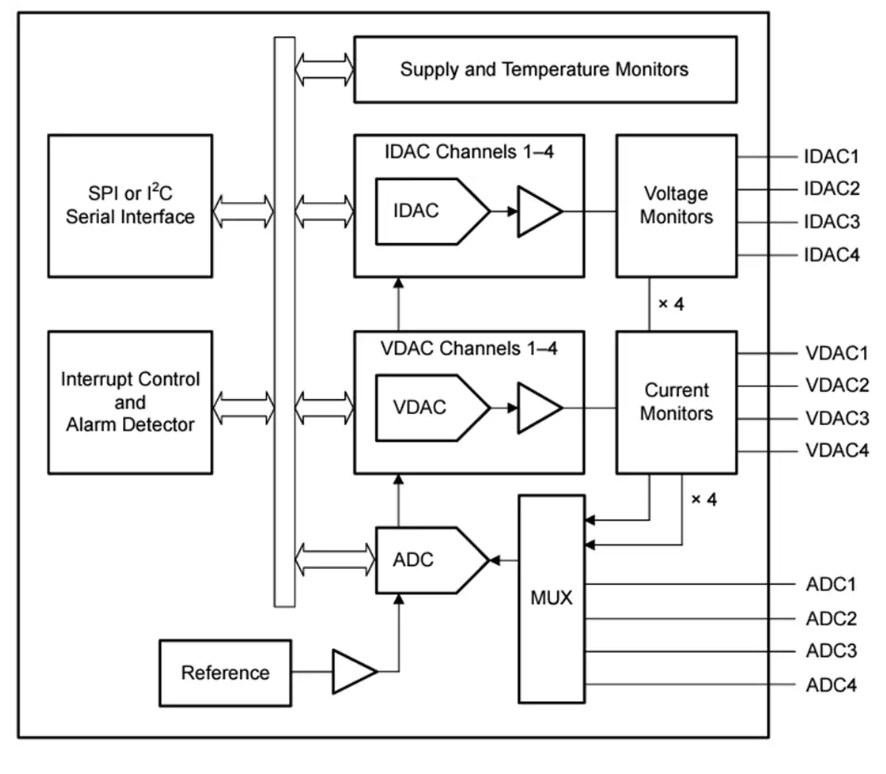

功能框圖
