Analog Devices Inc. LT3750A電容充電器控制器是 一款反激式轉換器，專為把大電容器快速充電至一個用戶可調目標電壓而設計。該器件可為任何尺寸的電容器充電，并驅動大電流NMOS FET。LT3750A電容充電器控制器采用邊界模式控制電路方案較大限度地降低了轉換損耗，并縮小了變壓器尺寸。輸出電壓可以很容易地利用變壓器匝數比和兩個外部電阻器來調節。LT3750A電容充電器控制器可由各種電源供電，具有3V至24V寬輸入電壓范圍。一個78mV的低電流檢測準確地限制峰值開關電流，而且還有助于實現效率的較大化。典型應用可在不到300ms的時間里把一個100μF電容器充電至300V。這些控制器非常適合用于緊急警報標志燈、專業照相閃光燈系統、電動圍欄、引信、高電壓電源和安全控制系統。

數據手冊：*附件：Analog Devices Inc. LT3750A電容充電器控制器數據手冊.pdf

特性

• 可對任何容量的電容器進行充電
• 易于調節的輸出電壓
• 可驅動高電流NMOS FET
• 主端檢測 —— 無需輸出電壓分壓器
• 寬輸入范圍：3V至24V
• 工作溫度范圍：-40°C至85°C
• 采用10引腳MS封裝

應用

• 應急報警標志燈
• 專業照相閃光燈系統
• 保安 / 庫存控制系統
• 高電壓電源
• 電網
• 引信

典型應用電路

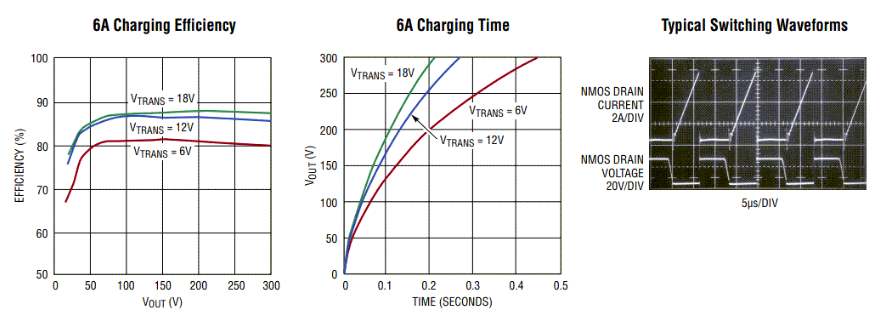

性能圖

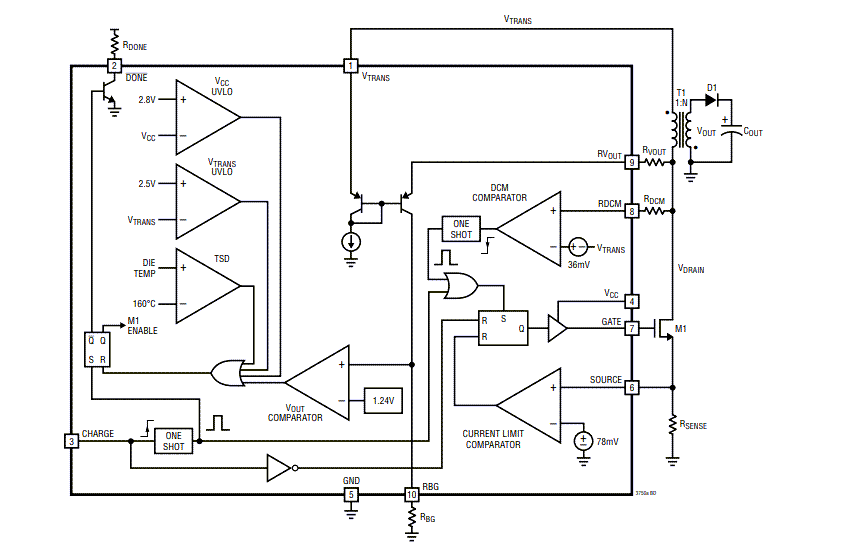

框圖
