Analog Devices MAX25432汽車降壓-升壓端口控制器和保護器，設計用于汽車USB主機或面向下游 (DFP) 的應用。MAX25432結合了汽車級降壓-升壓控制器（能夠在高達6.35A電流下實現3.3V至21V全范圍可編程電源 (PPS) ）、USB供電 (USB PD) 模擬前端 (AFE)、傳統USB充電支持以及USB Type-C ^?^ 保護開關。這些保護開關為D+、D-、CC1、CC2和VCONN提供汽車系統級ESD保護和24V短路保護。MAX25432器件可選擇支持傳統的充電模式（用于老式乘客電話），包括BC1.2、Apple? Charge、Apple CarPlay?、Apple MFi和USB On-The-Go (OTG)。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX25432汽車端口控制器和保護器數據手冊.pdf

Analog Devices MAX25432B集成了支持USB-IF Type-C端口控制器接口 (TCPCI) 規范的USB-PD AFE，并可與應用中的任何I2C主器件連接。同時，MAX25432A為外部USB PD控制器提供配置通道 (CC) 信號直通保護。G后綴器件包括智能檢測和保護，避免故障事件時從汽車電池通過電纜屏蔽進入接地的高短路電流，從而防止汽車模塊損壞。

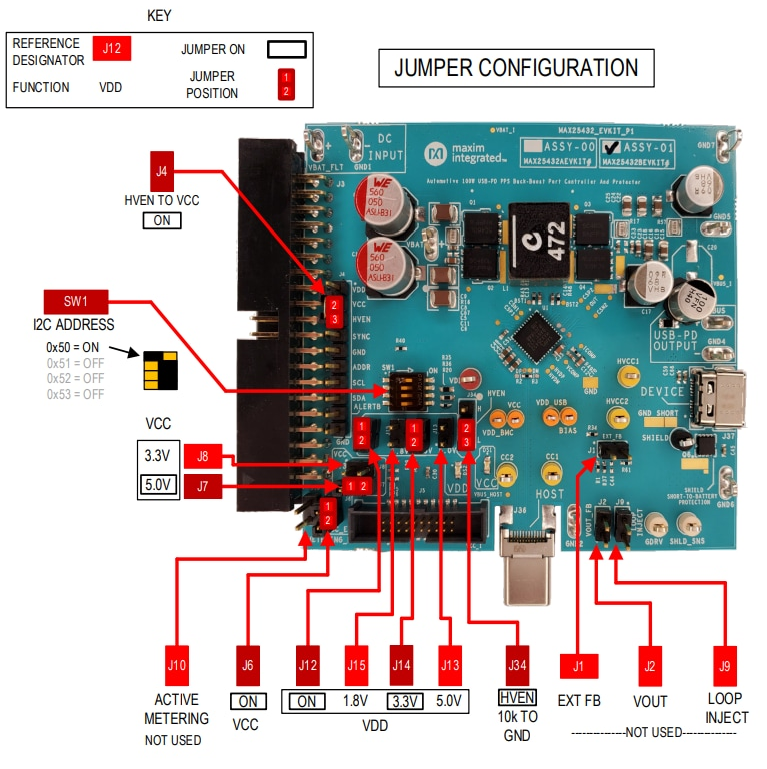

MAX25432采用小型6mm x 6mm、40引腳TQFN-EP封裝，僅需極少外部元件。MAX25432評估 (EV) 套件和配套資料為設計工程師提供了一個便利的平臺，可以通過縮短測試和固件開發時間快速進行評估。

特性

• USB PD PHY，符合TCPCI標準，搭配任何低成本I^2^C主機（集線器IC、MCU、SoC）使用
  • 接地偏移調整BMC PHY，實現最大信噪比
• 提供非TCPC版本，用于保護外部USB-PD控制器 (MAX25432A)
• 集成式降壓-升壓控制器，用于外部半橋
  • 輸入工作范圍：4.5V至36V
  • 開關頻率：220kHz、300kHz和400kHz
  • 外部頻率同步和擴頻，降低EMI
• USB PD PPS APDO支持 – TID 5821
  • 可編程電壓步長：10mV
  • 可編程電流步長：25mA
• 集成電纜補償：高達516mΩ
• 符合AEC-Q100和AEC-Q006標準
• 性能最高、安全最出色、成本最低的乘客電纜屏蔽電池短路保護
  • 采用小型單FET解決方案，可最大限度地減小短路電流
• 集成高側電流檢測放大器、ADC和DAC
• 集成3.3V至5.0V、1.5W、智能、可靠的VCONN開關和保護
  • 可編程過流步長：50mA
• 受保護的HVD+、HVD-、HVCC1、HVCC2輸出上集成24V直流保護
• 集成傳統的USB 2.0充電支持，包括BC1.2、Apple CarPlay、OTG和Apple MFi Rev 3x
• 集成±15kV氣隙放電/±8kV接觸放電ISO 10605和IEC 61000-4-2 ESD保護
• 工作溫度范圍：-40°C至+125°C
• 40引腳6mmx6mm TQFN封裝，帶裸露焊盤

應用

• USB集線器、分線盒和多媒體集線器
• 專用充電模塊
• 后座娛樂模塊
• 音響主機、無線電、導航

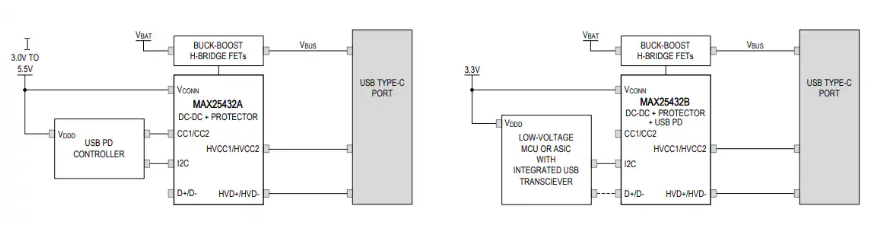

簡化框圖

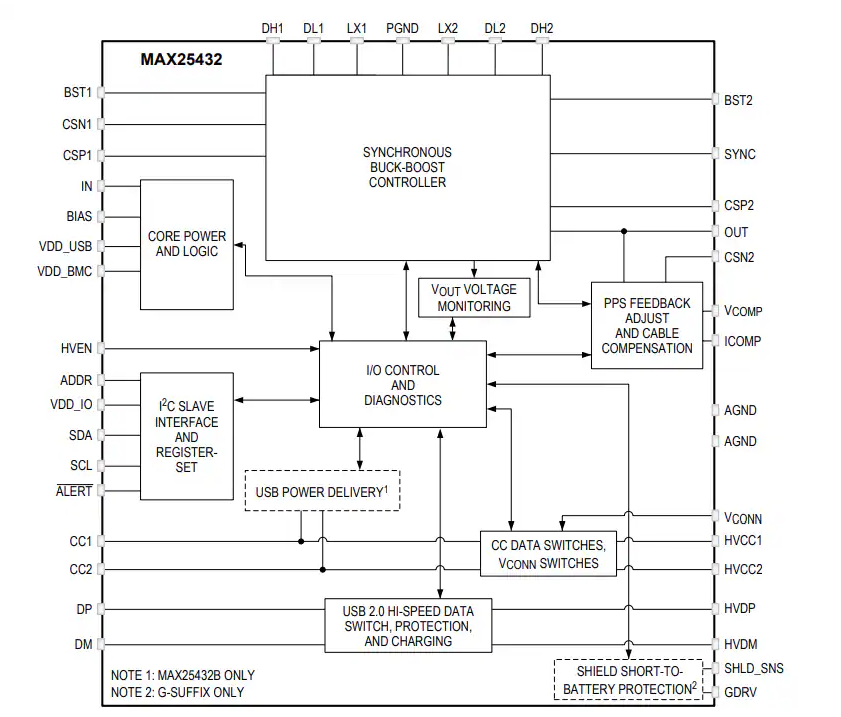

功能框圖
