Analog Devices MAX16151高壓按鈕開/關控制器具有 開關去抖器和鎖存輸出，優化用于 控制系統電源。MAX16151可接受機械開關的嘈雜輸入，產生干凈的鎖存輸出。該器件還可產生單次中斷輸出，以響應超過PB_IN去抖周期的開關閉合。MAX16151的工作電源電壓范圍為+5V至 +36V，消耗的電源電流小于15μA。強大的開關輸入 (PB_IN) 可處理±60V電平，并具有±10kV靜電放電 (ESD) 保護功能，適合用于惡劣的工業環境。3V穩壓鎖存輸出可用作邏輯信號，控制傳輸晶體管或穩壓器。每當檢測到有效的按鈕信號時，單獨的INT輸出可提供系統中斷。異步CLR輸入支持外部信號將鎖存輸出強制至OFF狀態。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX16151高壓按鈕開-關控制器數據手冊.pdf

Analog Devices MAX16151按鈕開/關控制器采用6焊球晶圓級封裝 (WLP) 和6引腳薄型SOT23封裝。該器件可在-40°C至+125°C溫度范圍內運行。

特性

• 工作電壓范圍：可高達+36V
• 穩壓鎖存輸出：0V
• 待機電流 (ISB)：10μA
• 去抖嘈雜開關
  • 50ms和2s去抖定時選項
  • 關斷周期：8s和16s
• 每個開關在線單次INT輸出
• INT持續時間：32ms
• 按鈕輸入處理能力高達±60V
• HMB ESD保護：±10V
• 工作溫度范圍：-40°C至+125°C
• 封裝選項
  • SOT23-6
  • WLP-6

應用

• 便攜式儀器
• 工業設備
• 臺式電腦和筆記本電腦
• 電信和服務器

典型應用電路

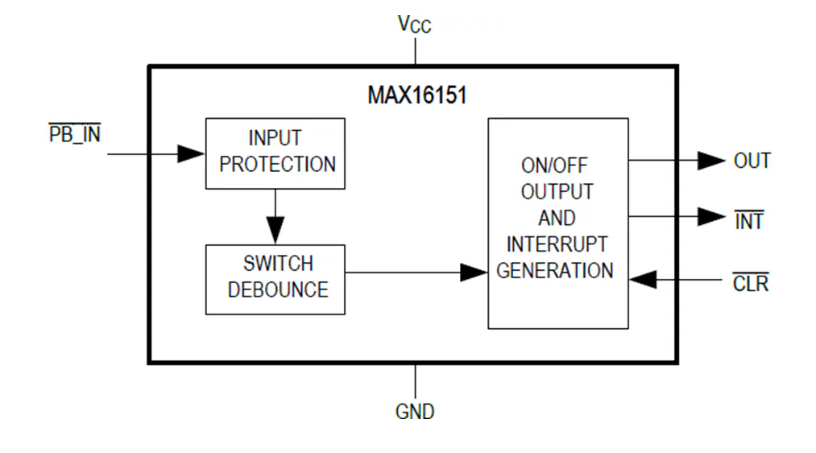

框圖

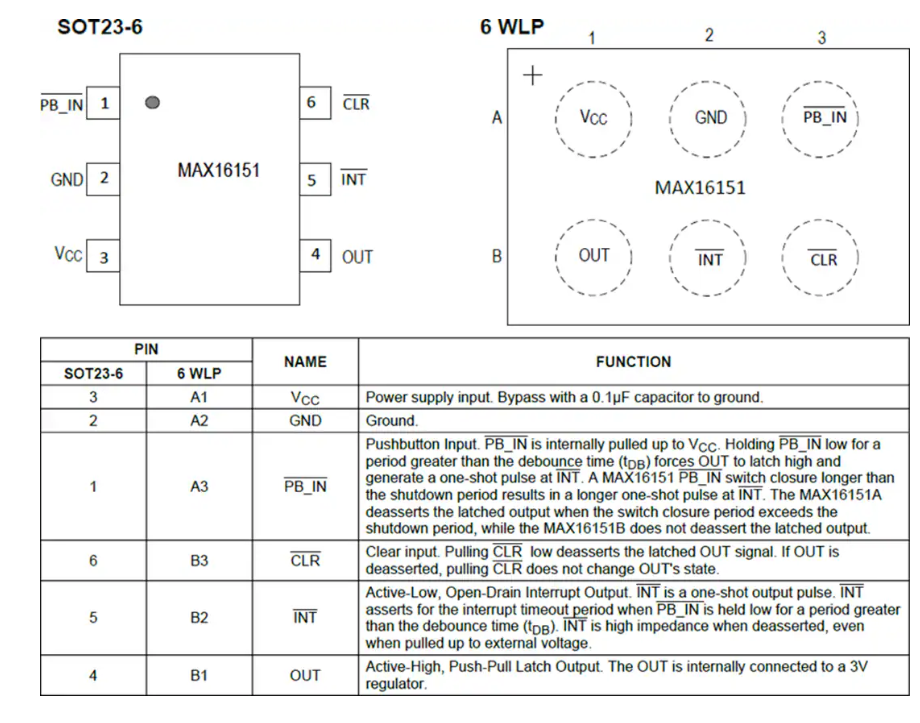

引腳分配
