Analog Devices MAX20754可配置多相電源控制器，優化用于搭配Dual Powertrain?集成功率段使用，設計用于通信和網絡應用。MAX20754可生成六個脈寬調制輸出或“相位”，每個輸出通道一個可配置數。該配置支持大電流要求和一個或兩個輸出電壓。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX20754多相電源控制器數據手冊.pdf

Analog Devices MAX20754多相電源控制器是一款多功能器件，集成了開關穩壓器，可為控制器和功率段器件供電。MAX20754提供精確的負載電流報告、功率段溫度監控、故障檢測并廣泛支持PMBus命令。用戶可以通過MAX20754將PMBus參數保存到非易失性存儲器。

該控制器非常靈活，可搭配傳統的分立電感器或耦合電感器拓撲使用。耦合電感器可在不增加紋波電流的情況下降低有效電感器值和尺寸，降低所需的輸出電容，并改善瞬態響應。

MAX20754采用先進的調制方案 (AMS)，與傳統脈沖寬度調制 (PWM) 控制相比，提供了出色的瞬態響應，并降低了所需的輸出電容。如果需要嚴格固定頻率的PWM運行，則可以禁用AMS。

特性

• 多功能、靈活的控制器
  • 生成多達六個PWM信號
  • 單電壓或雙電壓輸出，具有靈活的相分配
  • 輸出電壓范圍：0.5V至2.0V ([MAX20754ETMA1+]
  • 輸出電壓范圍：0.25V至2.0V ([MAX20754ETMA2+]
  • 輸入電壓范圍：4.5V至16V
  • 開關頻率范圍：300kHz至800kHz
• 小整體解決方案尺寸，高功率密度
  • 支持耦合電感器技術
  • 高級調制方案改善了瞬態響應
  • 高環路帶寬降低了輸出電容要求
  • 48引腳 (7mmx7mm) TQFN封裝
  • 相位-電流控制實現熱平衡
  • 高效集成的內部開關穩壓器為控制器和功率段供電
• 簡單的系統配置
  • 四個外部電阻器設置輸出電壓、總線地址、開關頻率和電流限制
• 全面的PMBus配置、控制和遙測
  • 與PMBus標準1.3版兼容
  • 總線速度：10kHz至1MHz
  • 存儲在非易失性存儲器中的PMBus命令設置
  • 精確的電流、電壓和溫度報告

應用

• 通信、網絡、服務器和存儲設備
• ASICs、DSP和FPGA
• 微控制器芯片組
• DDR存儲器

基本應用電路

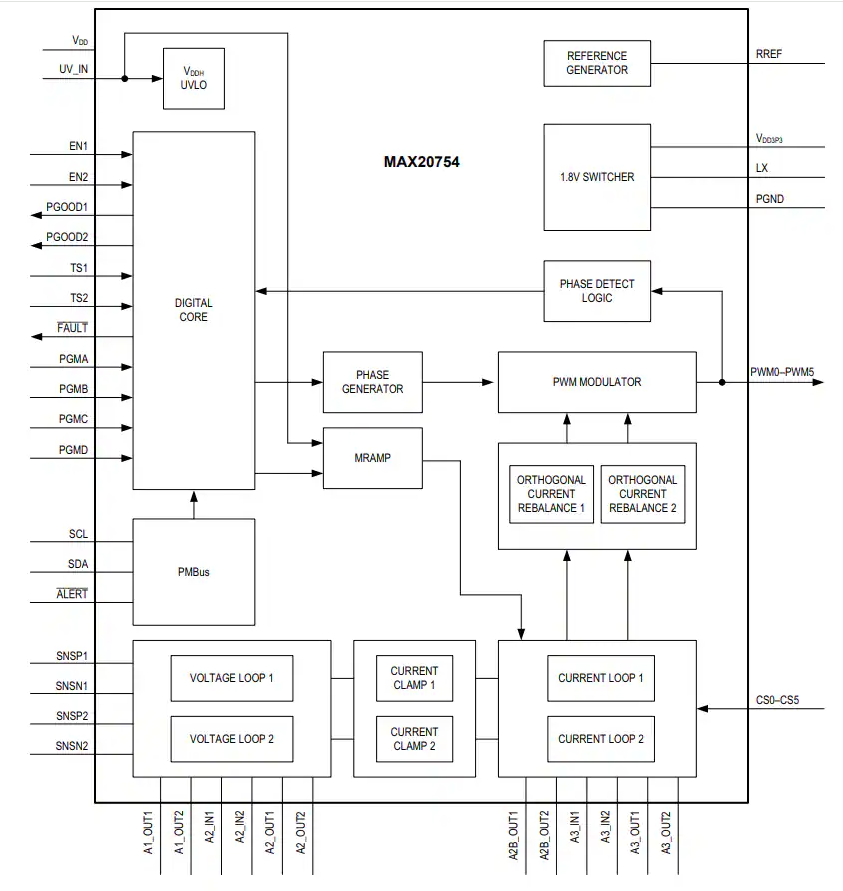

功能圖
