MCX產品系列是恩智浦憑借20多年來業界領先的Kinetis和LPC產品的實力，推出的新一代可擴展、安全且以開發人員為中心的微控制器。MCX產品基于ArmCortex-M內核，采用一系列核心技術，支持廣泛的工業和物聯網應用。MCX作為新一代帶閃存的32位微控制器，提供了更強的產品功能，存儲可擴展性，且封裝選項廣泛。簡化系統設計為智能邊緣提供了最佳啟用和智能外圍設備，包括機器學習、無線、語音、電機控制、模擬等。

MCX N94x是其中一款典型產品，具有靈活串行外設接口(FlexSPI)的控制器，支持外接存儲器。外部flash儲存容量大、靈活性高，且相對獨立于主芯片的更換或升級，且具有較高的可靠性和壽命，但是與內部flash相比，其配置和使用是一個比較復雜的過程，對于初次使用的用戶還是會有很大的阻礙，因此本文將會手把手教你配置外部NOR Flash的啟動和燒寫。

操作流程

本文以FRDM-MCXN947為例詳細講解如何配置外部flash的啟動和燒寫，主要包含以下三部分內容：

流程一：配置外部 Flash 啟動

流程二：基于 MCUXpresso IDE 創建外部 Flash 工程

流程三：燒寫到外部 Flash

硬件：FRDM-MCXN947開發板

軟件：BlhostMCUXpresso IDE v11.8.1

流程一：配置外部Flash啟動

（一）配置注意事項

配置MCXN947從外部flash啟動的關鍵在于配置CMPA。CMPA是芯片內的一塊可編程區域，也可以理解為芯片中的一塊特殊flash，通過配置CMPA中BOOT_CFG[bits 31:0]->BOOT_SRC(bits 1:0)，定義如下：

BOOT_SRC(bits 1:0)=

00/11:Internal flash

01:FlexSPI-A flash XIP image

10:Secondary Boot loader in Bank1 IFRO (32KB).

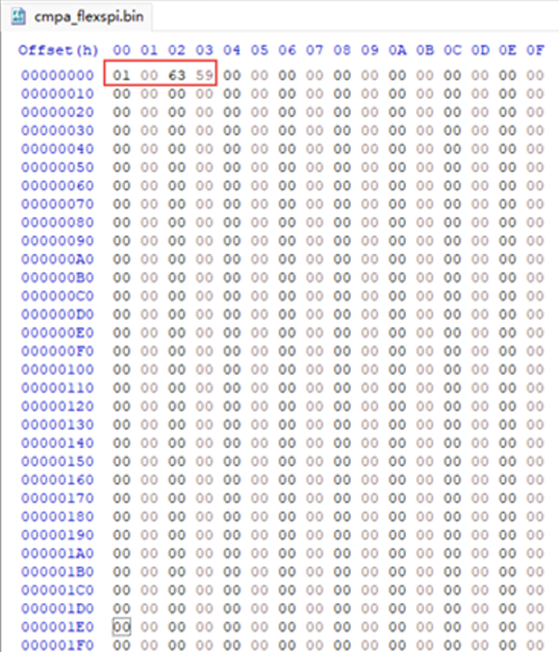

此處我們應配置為BOOT_CFG[bits 1:0]=0x01，手冊要求設置高16位BOOT_CFG[bits 31:16]=0x5963，其他位默認為0x00。配置完成后bootROM會自動引導外部FlexSPI NOR flash啟動。CMPA文件cmpa_flexspi.bin大小為512byte，存放在blhost.exe同一目錄下，內容如下圖：

（二）具體配置方法

我們可以使用兩種方法配置CMPA：blhost工具或者使用API函數。

第一種方法： 使用blhost配置CMPA

1.進入ISP模式：按住FRDM-MCXN947開發板上SW3(ISP鍵)=>按住釋放SW1(RESET鍵)=>釋放SW3。

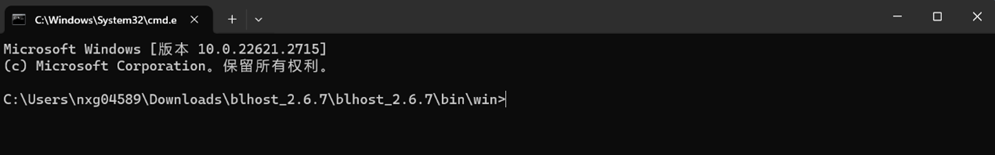

2.使用CMD命令打開blhost.exe。

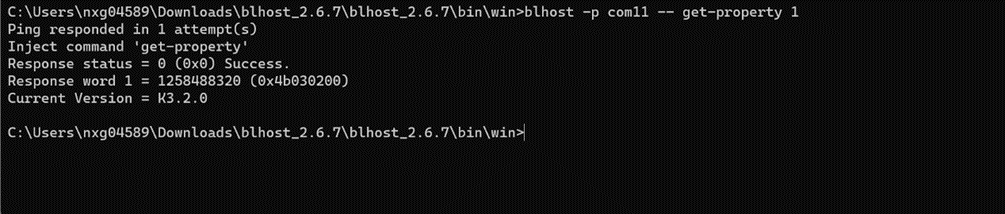

3.命令行輸入“blhost -p com11 -- get-property 1”檢查是否成功進入ISP模式，進入ISP模式后，顯示如下圖：

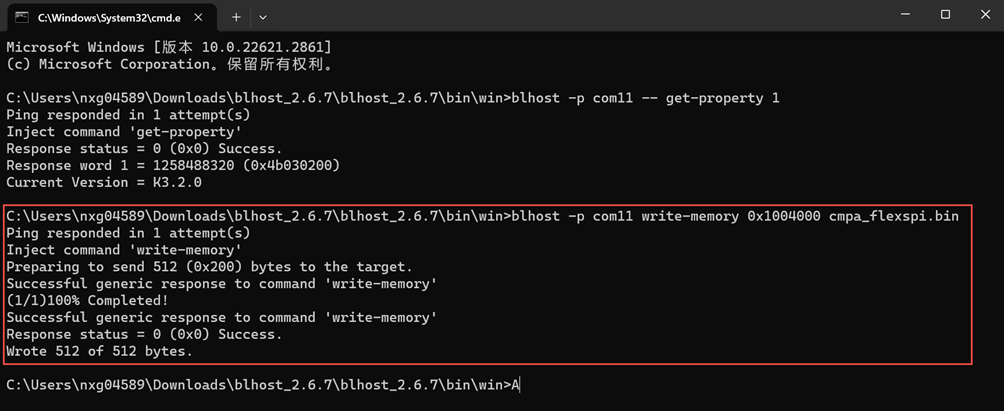

4.將配置好的CMPA文件“cmpa_flexspi.bin”寫入CMPA，CMPA區域的起始地址是從0x1004000開始的。在命令窗輸入“blhost -p com11write-memory0x1004000 cmpa_flexspi.bin”，成功寫入顯示如下圖：

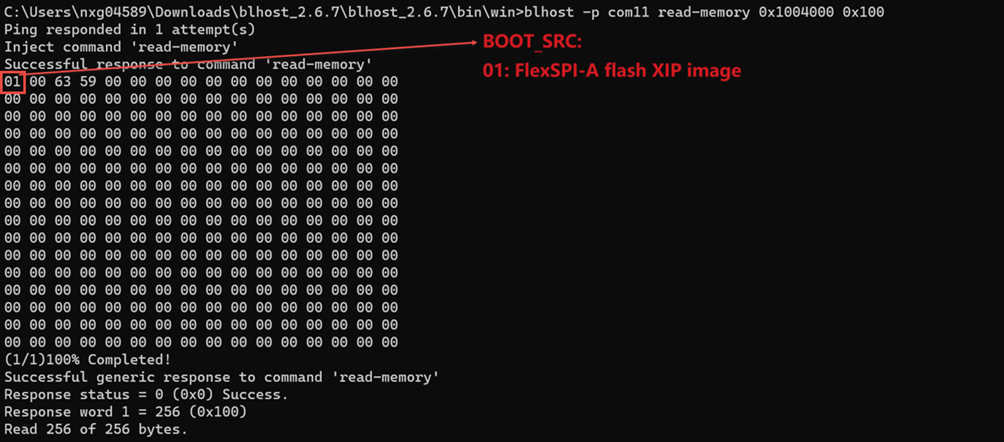

5.通過命令窗輸入“blhost -p com11 read-memory 0x1004000 0x100”還可以讀出寫入的內容，以確保正確寫入，如下圖：

6.成功配置CMPA從外部flash啟動，按RESET鍵重啟。

第二種方法：使用API：ffr_cust_factory_page_writ配置CMPA

ffr_cust_factory_page_write(config, page_data, seal_part);

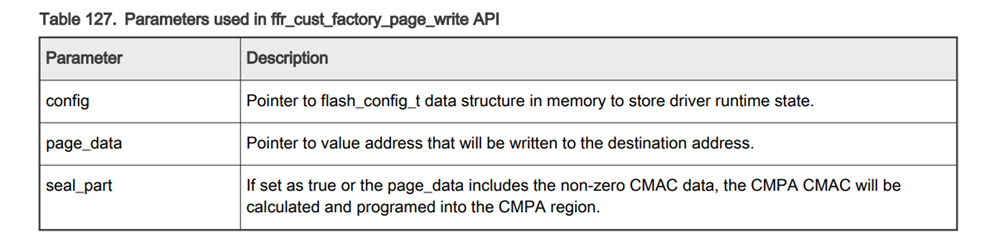

該API用于將CMPA數據寫入CMPA區域，使用時需注意應該在flash_init()和ffr_init()之后調用，包含了三個參數，芯片手冊中對參數進行了詳細的描述，如下圖：

config：指向內存中flash_config_t數據結構的指針，用于存儲驅動程序運行時狀態。

page_data：指向用戶存放cmpa數據的指針。

seal_part：如果設置為true或page_data包含非零CMAC數據，則計算CMPA CMAC并將其編程到CMPA區域。

詳細代碼請查看附件。

流程二：基于MCUXpresso IDE創建外部Flash工程

外部flash和內部flash工程配置有些不同，以MCUXpresso創建的工程為例進行介紹，其它IDE同理。

（一）注意事項

創建外部flash啟動的工程，有兩種情況，一種是在工程中配置FCB，另一種是在工程中并沒有配置FCB。不同的情況對應不同的燒寫方法。

（二）具體情況

第一種情況：工程中包含FCB

步驟1：配置FCB

步驟2：配置外部flash地址

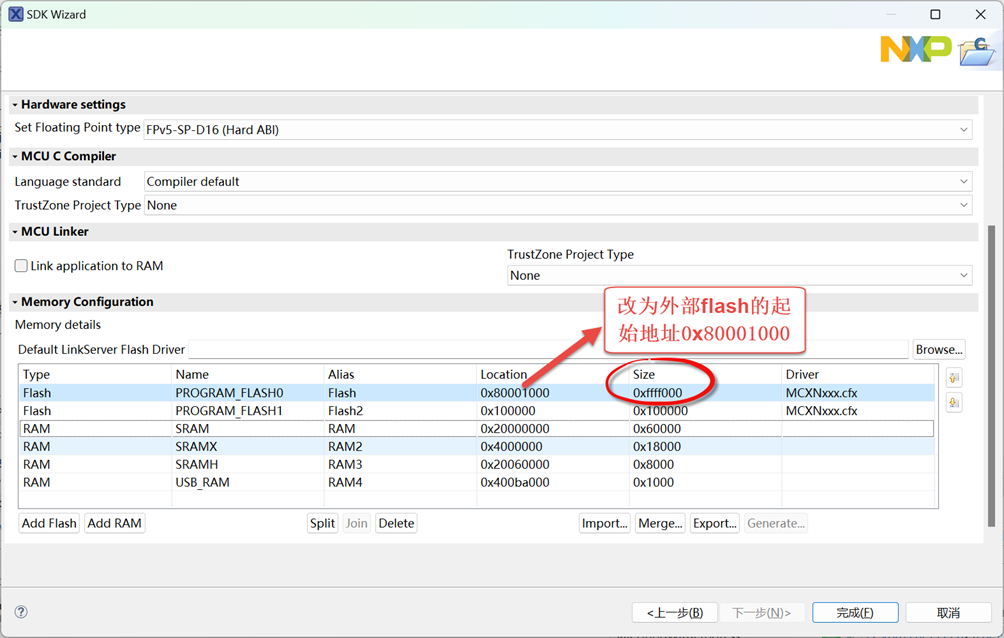

當我們基于MCXN947芯片創建一個新工程時，默認放在內部flash（起始地址0x0）,需要根據外部flash實際地址和大小進行配置，此處起始地址和空間大小如下圖：

第二種情況：工程中不包含FCB:

流程三：燒寫到外部Flash

通過上面兩部分流程，外部flash啟動和工程配置完畢，現在只需要把程序下載到外部flash中，程序就可以在外部flash啟動運行起來。有兩種下載方式,一種是使用blhost燒寫，另一種是使用IDE燒寫。

第一種方法：使用blhost燒寫

（一）注意事項

通過blhost向外部flash燒寫程序分為兩種情況：

第一種是工程中沒有配置FCB(不包含FCB的image)，我們需要通過blhost對Flexspi接口以及FCB進行配置，配置完成后再將image寫入flash；第二種是在工程內配置了FCB,我們只需要在配置Flexspi接口后，直接把程序寫入flash（寫入命令“flash-image xx.s19”），不需要配置FCB，此處必須使用SREC格式（xx.s19）或者.hex鏡像文件。

（二）具體步驟

第一步：打開blhost命令窗

在blhost.exe文件夾下啟動cmd，打開命令窗口。如下圖：

第二步：進入ISP模式

前面我們已經配置好了CMPA，可以直接進入ISP模式，進行以下操作：按住SW3(ISP鍵)=>按住釋放SW1(RESET鍵)=>釋放SW3。

第三步：配置FlexSPI接口

分為以下兩步：

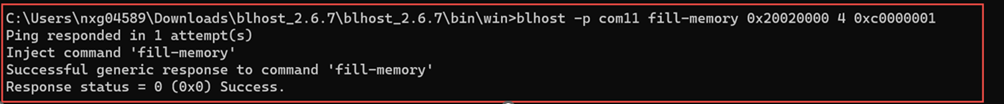

1.在Blhost命令行輸入“blhost -p com11 fill-memory 0x20020000 4 0xc0000001”，運行成功顯示如下圖：

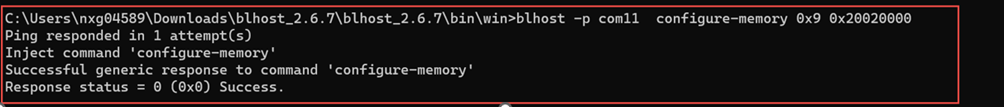

2.在Blhost命令行輸入“blhost -p com11configure-memory 0x9 0x20020000”，運行成功顯示如下圖：

第四步：配置FCB

注意：如果工程中已經配置了FCB，則不需要執行此步，直接跳到第五步。

分為以下三步：

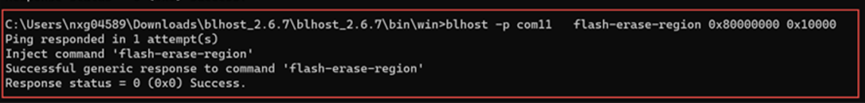

1.在Blhost命令行輸入“blhost -p com11 flash-erase-region 0x80000000 0x10000”，對外部flash進行擦除，運行成功顯示如下圖：

2.在Blhost命令行輸入“blhost -p com11 fill-memory 0x20020000 4 0xf000000f”，運行成功顯示如下圖：

3.在Blhost命令行輸入“blhost -p com11 configure-memory 0x9 0x20020000”，運行成功顯示如下圖：

第五步：將目標二進制文件下燒寫到FlexSPI NOR flash中

(一)注意事項

如果工程中沒有配置FCB，執行方法1，如果配置了FCB，執行方法2.

(二)具體方法

方法1：

把生成的.bin文件通過blhost“write-memory”進行寫入。

在Blhost命令行輸入

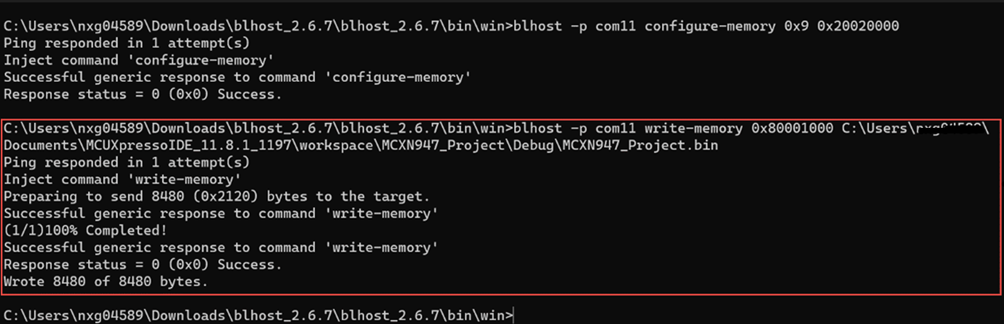

“blhost -p com11 write-memory 0x80001000 MCXN947_Project.bin”命令成功顯示如下圖：

方法2：

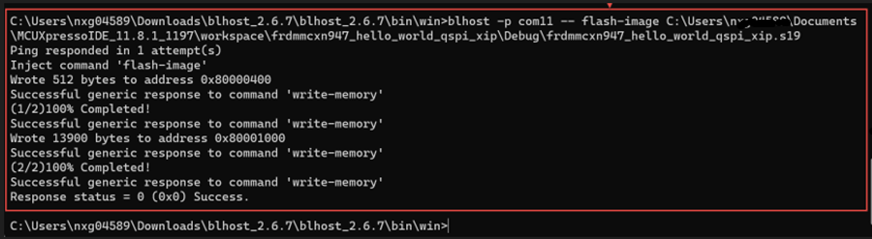

在blhost命令行輸入“blhost -p com11 -- flash-imagefrdmmcxn947_hello_world_qspi_xip.s19”，成功顯示如下圖：

第六步：完成下載后，重新啟動。

按下RESET，重新啟動開發板，燒寫到外部flash中的程序就啟動運行。

第二種方法：MCUXpresso IDE一鍵下載

注意事項：此種方法只用于工程中配置了FCB的情況。

本節我們以官方demo“frdmmcxn947_hello_world_qspi_xip工程為例”，

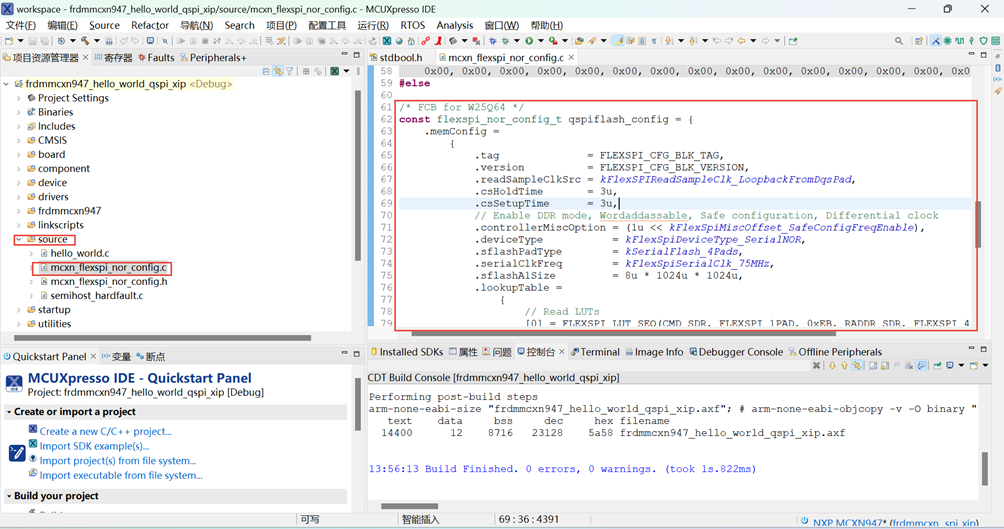

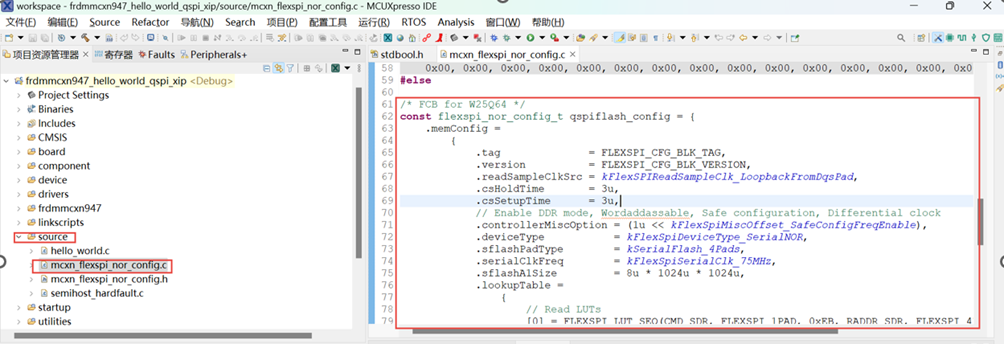

從該工程中我們可以看到在“source”文件夾中的“mcxn_flexspi_nor_config.c”文件，里面對FCB進行了詳細的配置，包含了對QSPI以及LUT的配置，如下圖：

第一步：配置下載算法

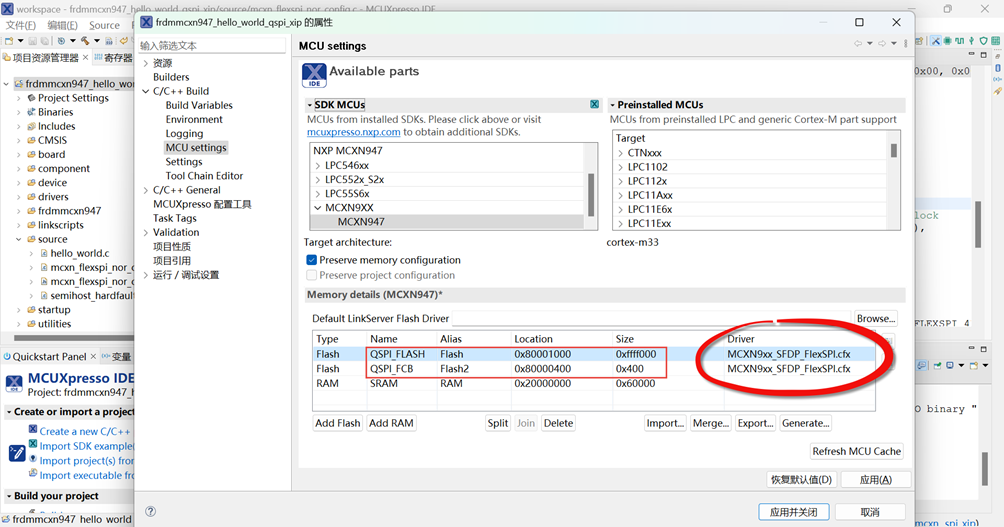

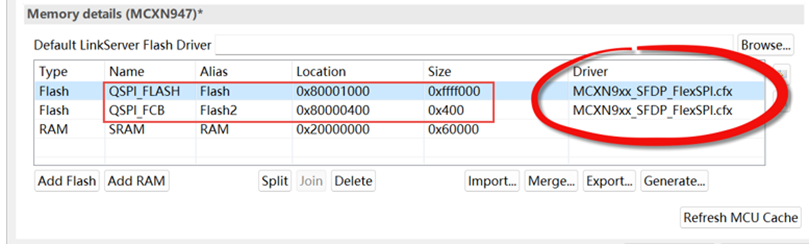

FCB是放在flash偏移地址0X08000400開始用于FlexSPI NOR boot的頭代碼，在“MCU settings”我們可以看到QSPI_FLASH以及QSPI_FCB的起始地址及其大小，如下圖：

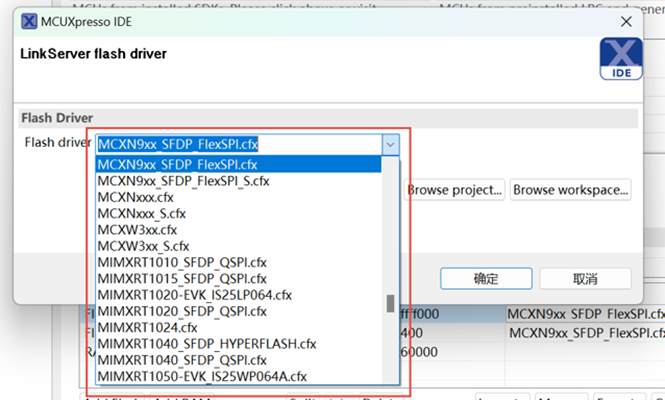

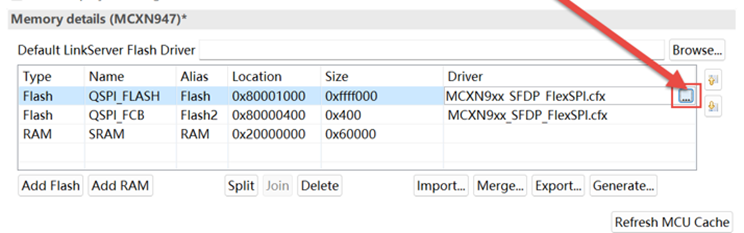

“Driver”->“MCXN9xx_SFDP_FlexSPI.cfx”是MCXN9xx系列芯片的外部flash下載算法文件，通過該下載算法IDE可以直接將程序下載到外部flash。對于不同的芯片在MCUXpresso IDE中，我們可以點擊“MCXN9xx_SFDP_FlexSPI.cfx”出現“…”按鈕，打開就可以看到不同芯片的下載算法文件了，如下圖：

MCUXpresso IDE默認自帶了非常多的flash下載算法，文件后綴名是.cfx。即使是同一顆芯，可以看到其有多個.cfx可選，這分別對應了不同的flash種類以及與主芯片連接端口。

第二步：下載程序

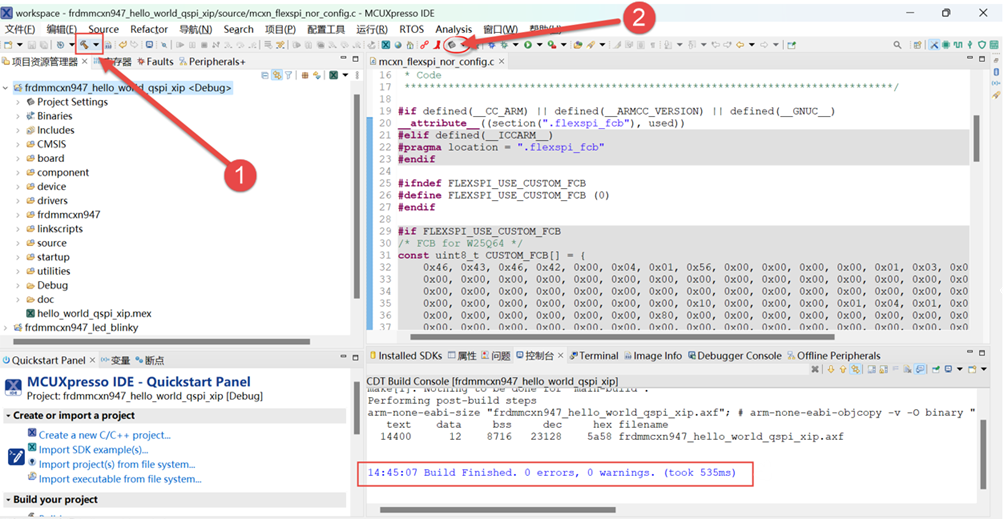

點擊編譯那妞，編譯成功后，點擊“GUI Flash Tool”燒寫，如下圖：

成功燒寫后，如圖：

小結

綜上，本文詳細講解了MCXN947外部flash的啟動配置，并通過blhost和MCUXpresso IDE都可以成功的將程序燒寫到外部flash。在用blhost工具下載時，需要注意工程中是否配置了FCB，下載步驟會有所不同。
