UCC28910 和 UCC28911 是高壓反激式開關，可提供 輸出電壓和電流調節，無需使用光耦合器。 這兩個器件都集成了一個 700 V 功率 FET 和一個控制器，該控制器將 從反激式輔助繞組和功率 FET 到 提供精確的輸出電壓和電流控制。集成的 用于啟動的高壓電流源，在器件期間關閉 作，控制器電流消耗通過 負荷。兩者都實現了非常低的待機功耗。
*附件：ucc28910.pdf

UCC28910 和 UCC28911 中的控制算法，結合開關 頻率和峰值初級電流調制，允許運行效率 達到或超過適用標準。斷續導通模式 （DCM） 具有 谷值開關用于減少開關損耗。內置保護 功能有助于控制次要和主要組件的應力水平 在整個工作范圍內。頻率抖動有助于減少 EMI 濾波器。

特性

• 恒壓 （CV） 和恒流 （CC） 輸出調節，無需光耦合器
• ±5% 輸出電壓調節精度
• ±5% 輸出電流調節，具有 AC 線路和初級電感容差補償
• 700V 啟動和智能電源管理可實現 <30mW 待機功率
• 115kHz 最大開關頻率設計，可實現高功率密度
• 谷值開關和頻率抖動，以簡化 EMI 合規性
• 熱關斷
• 低線路和輸出過壓保護

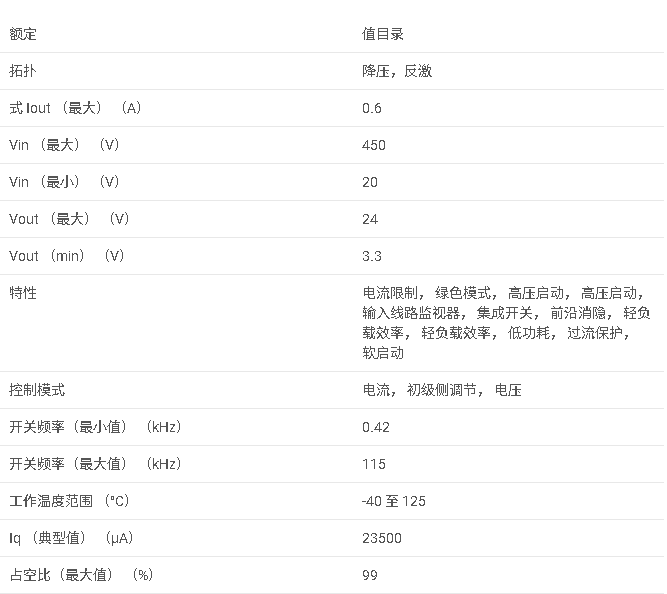

參數

1. 產品概述

UCC28910是一款高壓反激式開關電源控制器，集成了700V功率MOSFET和控制邏輯。該控制器通過初級側調節（PSR）實現輸出電壓和電流的精確控制，無需使用光耦，適用于離線電源應用。

2. 主要特性

• ?集成700V功率MOSFET?：減少外部組件數量，降低成本。
• ? 初級側調節（PSR） ?：通過變壓器輔助繞組實現輸出電壓和電流的反饋，無需光耦。
• ?高精度輸出控制?：輸出電壓和電流調節精度可達±5%。
• ?智能電源管理?：動態調整控制器電流消耗，實現低于30mW的待機功耗。
• ?多種保護功能?：包括過流保護、過熱保護、低電壓保護和輸出過壓保護。
• ?高效率?：采用谷值開關和頻率抖動技術，提高轉換效率并降低EMI。

3. 應用領域

• 家庭和建筑自動化
• 電量計量偏置電源
• 煙霧報警器、火災報警器和恒溫器的偏置電源
• 墻式適配器、手機充電器
• 智能插座、物聯網（IoT）、微控制器（MCU）和WiFi電源
• 電視、服務器和白色家電的輔助電源
• LED照明

4. 功能描述

• ?輸出電壓和電流調節?：通過PSR技術實現輸出電壓和電流的精確控制。
• ?智能電源管理?：在輕載或無載條件下，自動調整控制器電流消耗，降低待機功耗。
• ?保護功能?：包括過流保護、過熱保護、低電壓保護和輸出過壓保護，提高系統可靠性。
• ?谷值開關?：在輕載條件下減少開關損耗，提高效率。
• ?頻率抖動?：通過改變開關頻率，將噪聲能量分散到更寬的頻帶內，降低EMI。

5. 電氣特性

• ?輸入電壓范圍?：85V AC至265V AC
• ?輸出電壓和電流?：可調，具體取決于應用設計
• ?最大開關頻率?：115kHz
• ?待機功耗?：低于30mW
• ?熱關斷溫度?：150°C（典型值）

6. 封裝與尺寸

UCC28910提供SOIC-7封裝選項，尺寸為5.00mm x 6.20mm。

7. 設計資源

文件提供了詳細的設計指南，包括典型應用電路圖、組件選擇步驟、布局指南等。此外，還提供了使用WEBENCH?軟件進行自定義設計的鏈接。

8. 布局指南

• ?最小化DRAIN引腳走線面積?：以降低EMI干擾。
• ?接地設計?：通過多個熱過孔將GND引腳連接到PCB接地層，以優化熱性能。
• ?輔助繞組電壓感測電阻?：應盡可能靠近VS引腳放置，以減小走線長度。
