UCC28910 和 UCC28911 是高壓反激式開關，可提供 輸出電壓和電流調節，無需使用光耦合器。 這兩個器件都集成了一個 700 V 功率 FET 和一個控制器，該控制器將 從反激式輔助繞組和功率 FET 到 提供精確的輸出電壓和電流控制。集成的 用于啟動的高壓電流源，在器件期間關閉 作，控制器電流消耗通過 負荷。兩者都實現了非常低的待機功耗。

UCC28910 和 UCC28911 中的控制算法，結合開關 頻率和峰值初級電流調制，允許運行效率 達到或超過適用標準。斷續導通模式 （DCM） 具有 谷值開關用于減少開關損耗。內置保護 功能有助于控制次要和主要組件的應力水平 在整個工作范圍內。頻率抖動有助于減少 EMI 濾波器
*附件：ucc28911.pdf

特性

• 恒壓 （CV） 和恒流 （CC） 輸出調節，無需光耦合器
• ±5% 輸出電壓調節精度
• ±5% 輸出電流調節，具有 AC 線路和初級電感容差補償
• 700V 啟動和智能電源管理可實現 <30mW 待機功率
• 115kHz 最大開關頻率設計，可實現高功率密度
• 谷值開關和頻率抖動，以簡化 EMI 合規性
• 熱關斷
• 低線路和輸出過壓保護

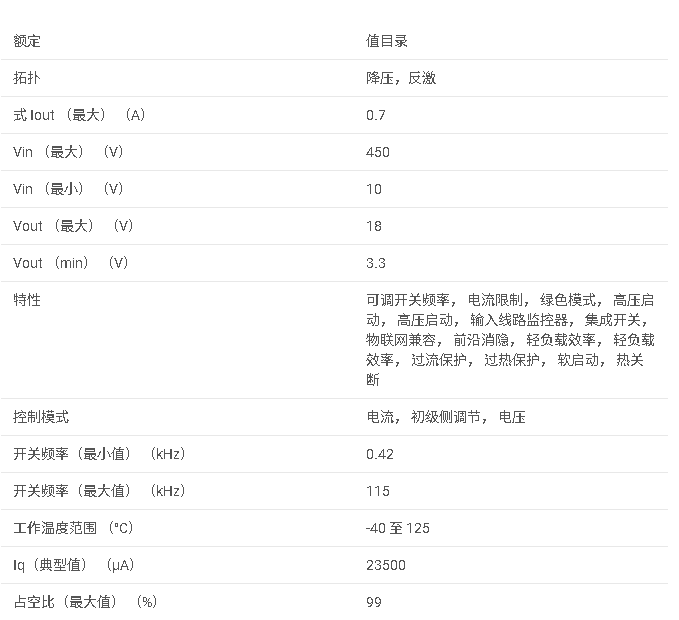

參數

1. 產品概述

• ?制造商?：Texas Instruments
• ?型號?：UCC28911
• ?類型?：高壓開關器，專為離線電源設計的隔離反激配置
• ?特點?：集成700V功率FET和控制邏輯，實現初級側調節（PSR），無需光耦反饋，支持高效率和低成本設計。

2. 主要特性

• ?輸入電壓范圍?：寬范圍輸入，適合離線應用
• ?輸出功率?：支持多種輸出功率設計
• ?開關頻率?：最大125kHz，最小420Hz，可調制以實現效率優化
• ?集成功能?：過壓保護、欠壓保護、過流保護、熱關斷、EMI抑制等
• ?工作模式?：恒定電壓（CV）模式和恒定電流（CC）模式，根據負載條件自動切換

3. 功能描述

• ? 初級側調節（PSR） ?：通過監測變壓器輔助繞組的電壓波形來控制輸出電壓和電流，無需次級側反饋電路。
• ?頻率和峰值電流調制?：結合使用以實現全負載范圍內的優化效率。
• ?智能功率管理?：在輕載或無載時減少功耗，實現低待機功率。
• ?EMI抑制?：內置EMI抑制功能，減少電磁干擾。
• ?多種保護機制?：包括過壓保護、欠壓保護、過流保護和熱關斷，提高系統可靠性。

4. 應用場景

• ?離線電源?：如適配器、充電器等
• ?電機驅動?：需要高效電源管理的電機控制系統
• ?家用電器?：如電視、電腦等設備的電源適配器

5. 設計指南

• ?變壓器設計?：根據輸入電壓范圍、輸出功率和開關頻率選擇合適的變壓器參數。
• ?輸出電容選擇?：根據負載瞬態響應要求和輸出電壓紋波限制選擇合適的輸出電容。
• ?布局與接地?：遵循推薦的布局指南，確保良好的接地和散熱設計，以減少噪聲和干擾。
• ?啟動電路?：設計可靠的啟動電路，確保設備在啟動時能夠正常工作。

6. 性能指標

• ?高效率?：在全負載范圍內保持高效率，特別是在輕載和重載條件下。
• ?低待機功率?：在待機模式下功耗低于30mW，滿足能源效率標準。
• ?快速瞬態響應?：支持快速變化的負載需求，保持輸出電壓穩定。
• ?高可靠性?：內置多種保護機制，提高系統可靠性。

7. 封裝與訂購信息

• ?封裝類型?：SOIC（D）7引腳封裝
• ?封裝尺寸?：適合標準PCB布局
• ?訂購信息?：提供多種封裝和批量選項，滿足不同應用需求。

8. 支持與資源

• ?技術文檔?：包括數據手冊、應用指南和參考設計，幫助用戶快速上手。
• ?設計工具?：TI提供WEBENCH? Power Designer等設計工具，簡化設計流程，提高設計效率。
• ?社區支持?：TI E2E?在線社區提供技術支持和問題解答，方便用戶交流和學習。

9. 注意事項

• ?熱設計?：在高功率應用中，注意散熱設計以防止熱關斷和保護電源及負載。
• ?元件選擇?：確保所有外部元件符合規格要求，以保證電源性能和可靠性。
• ?布局布線?：遵循推薦的布局和布線指南，減少噪聲和干擾，提高電源穩定性。
