TPS65286 是功能齊全的 4.5V 至 28V V 電壓 在 , 6A 輸出電流同步降壓 DCDC 轉換器，針對小型設計進行了優化 通過高效率并集成高壓側和低壓側 MOSFET。該設備還 采用雙 N 溝道 MOSFET 功率開關，用于配電系統。此設備 提供完整的配電解決方案，其中精密電流限制和快速保護 response 是必需的。

雙 100-m&937;獨立的配電開關將輸出電流限制為 A 通過使用外部電阻器，可編程電流限制閾值在典型值 50 mA~2.7 A 之間。這 在 1.2 A 的典型電流下，電流限制精度可以達到 ±6%。nFAULT 輸出 在過流和反向電壓條件下置為低電平。
*附件：tps65286.pdf

DCDC 轉換器中的恒定頻率峰值電流模式控制簡化了 補償并優化瞬態響應。逐周期過流保護和作 在打嗝模式下限制 MOSFET 的功率耗散。當芯片溫度超過熱過載時 閾值，則過熱保護會關閉設備。

特性

• 集成雙配電開關：
  • 2.5 V 至 6 V 工作輸入電壓范圍
  • 集成背靠背功率 MOSFET，典型導通電阻為
    100mΩ
  • 75 mA 至
    2.7 A 的可調電流限制
  • 1.2 A 時限流精度為 ±6%（典型值）
  • 閉鎖過流保護版本
  • 反向輸入-輸出電壓保護
  • 內置軟啟動
• 集成降壓 DCDC 轉換器：
  • 4.5 V 至 28 V 寬輸入電壓范圍
  • 最大連續 6A 輸出負載電流
  • 反饋參考電壓 0.6 V ±1%
  • 固定 500kHz 開關頻率
  • 內置內部軟啟動時間：1 ms
  • 逐周期電流限制
  • 可調電流限制閾值
  • 輸出過壓保護
  • 外部時鐘同步
  • 過溫保護

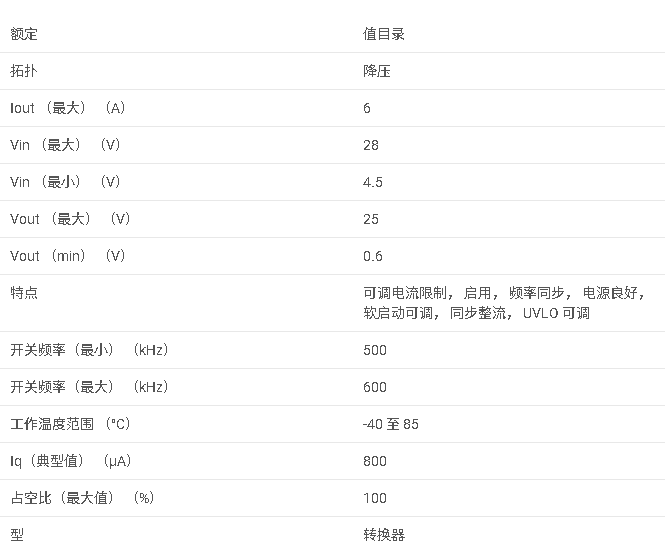

參數

1. 產品概述

TPS65286是一款集成了雙路功率分配開關和同步降壓DC-DC轉換器的電源管理IC（PMIC）。它支持4.5V至28V的寬輸入電壓范圍，提供高達6A的輸出電流，并具備多種保護功能和高效的同步整流技術。

2. 主要特性

• ?雙路功率分配開關?：集成雙路N溝道MOSFET功率開關，支持過流保護、反向電壓保護等功能。
• ?同步降壓DC-DC轉換器?：集成同步降壓DC-DC轉換器，具有固定500kHz開關頻率，支持電流模式控制。
• ?寬輸入電壓范圍?：支持4.5V至28V的輸入電壓范圍。
• ?高精度電流限制?：電流限制精度可達±6%，支持可編程電流限制閾值。
• ?多種保護功能?：包括過流保護、過溫保護、輸出過壓保護等。
• ?高效率?：通過集成同步整流技術，提高轉換效率。

3. 應用領域

• USB端口和USB集線器
• 數字電視
• 計算電源
• 筆記本電腦擴展塢
• 汽車信息娛樂系統

4. 功能描述

• ?功率開關功能?：支持過流保護、反向電壓保護、UVLO（欠壓鎖定）、軟啟動等功能。通過外部電阻設置電流限制閾值。
• ?同步降壓DC-DC轉換器功能?：支持輸出電壓調節、時鐘同步、軟啟動、內部補償等功能。通過外部電阻分壓器設置輸出電壓。
• ?模式選擇?：支持連續導通模式（CCM）和脈沖跳躍模式（PSM），PSM模式在輕載條件下提高效率。

5. 電氣特性

• ?輸入電壓范圍?：4.5V至28V
• ?輸出電壓范圍?：可調，具體范圍取決于反饋電阻分壓器的設置。
• ?最大輸出電流?：6A
• ?開關頻率?：固定500kHz
• ?軟啟動時間?：內部默認1ms，可通過外部電容調節。

6. 封裝與尺寸

TPS65286提供VQFN（28引腳）封裝選項，尺寸為5mm x 5mm。

7. 設計資源

文件提供了詳細的設計指南，包括典型應用電路圖、組件選擇步驟、布局指南等。此外，還提供了使用WEBENCH?軟件進行自定義設計的鏈接。

8. 布局指南

• ?輸入電容?：應在VIN引腳附近放置低ESR陶瓷電容，以減小輸入電壓紋波。
• ?輸出電容?：應在SW_IN引腳附近放置輸出電容，以減小輸出電壓紋波并提供瞬態響應能力。
• ?熱設計?：通過多個熱過孔將暴露焊盤連接到PCB接地層，以優化熱性能。
• ?地平面設計?：建議使用中間層作為地平面，以提供屏蔽和散熱路徑。
