Analog Devices Inc. EVAL-CN0552-PMDZ評估板是用于AD7746電容數字轉換器 (CDC) 的演示和開發平臺。AD7746由二階（Σ-Δ或電荷平衡）調制器和三階數字濾波器組成。它可用作電容輸入的CDC，以及用于電壓輸入或溫度傳感器電壓的經典模數轉換器 (ADC)。除轉換器外， AD7746還集成了多路復用器、電容輸入用激勵源和電容DAC、溫度傳感器、電壓和溫度輸入用電壓基準、完整的時鐘發生器、控制和校準邏輯以及I^2^C兼容串行接口。該器件具有兩個電容輸入，可配置為單端或差分輸入。

數據手冊：*附件：Analog Devices Inc. EVAL-CN0552-PMDZ評估板數據手冊.pdf

特性

• [AD7746]24位電容數字轉換器
• 設計用于搭配[EVAL-ADICUP3029]開發板（不含）使用
• 兼容I^2^C Pmod平臺板，I/O電壓范圍為2.7V至5.5V
• 輸入范圍為±4.096pF，適合用于寬陣列傳感器
• 擴展輸入范圍電路提供±50pF輸入范圍
• RMS分辨率：4.2aF（9.1sps轉換速率時）
• 輔助溫度傳感器和電壓輸入，用于系統級校準

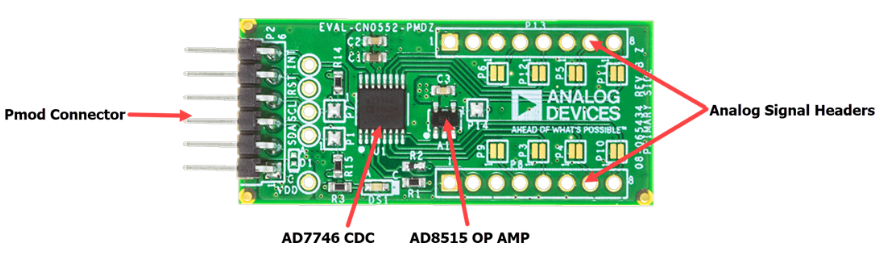

板布局

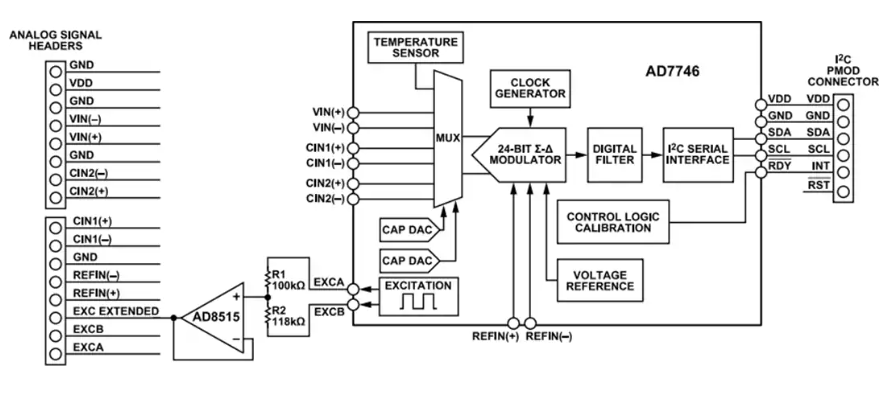

框圖

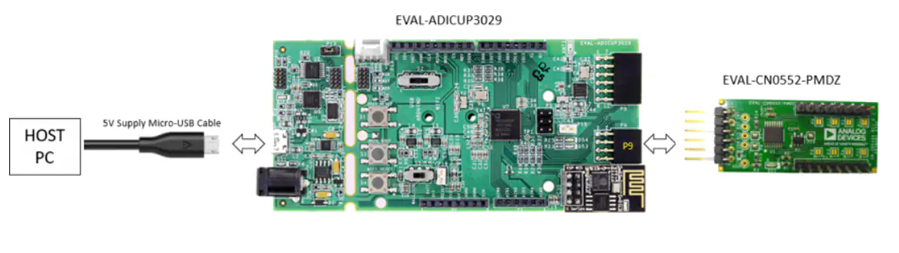

設置示例
