      Analog Devices Inc. EVAL-CN0566評估板數據手冊

      科技觀察員 ? 2025-06-16 10:58 ? 次閱讀

      Analog Devices Inc.EVAL-CN0566評估板是一款相控陣波束成形天線演示平臺。該板提供探索波束成形、波束轉向、天線衰減、頻率調制連續波(FMCW) 雷達和合成孔徑成像的機會。CN0566板 具有8陣元相控陣、10GHz至10.5GHz工作頻率范圍、360°相位調整（帶2.8° 分辨率）和31dB增益調整（帶0.5dB分辨率）。該評估板非常適合用于衛星通信、5G移動通信、汽車、軍事和商用雷達。

      數據手冊：*附件：Analog Devices Inc. EVAL-CN0566評估板數據手冊.pdf

      特性

      • 10GHz 至10.5GHz（X波段）波束成形平臺
      • 8陣元相控陣天線
      • 2.2GHz標稱頻率
      • 360度相移（帶2.8度分辨率）
      • 具有0.5dB分辨率的31dB幅度調諧范圍
      • 采用PlutoSDR數字化
      • USB轉micro-USB電纜
      • 隨附Raspberry Pi 4和PlutoSDR
      • 5V、3A USB-C?電源適配器
      • 符合RoHS指令

      應用

      • 衛星通信
      • 商用雷達系統
      • 5G移動通信
      • 軍事
      • 汽車

      框圖

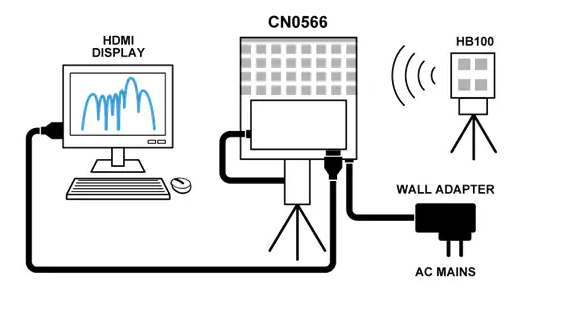

      接線圖
