Analog Devices Inc.ADMV 4540-EVALZ評估板是用于ADMV4540 K波段正交解調器的演示和開發平臺。ADMV4540是一款高度集成的正交解調器，具有集成式合成器，非常適合用于下一代K波段衛星通信。ADMV4540的射頻前端包括兩個低噪聲放大器 (LNA) 路徑，每個路徑在最大增益下均具有最佳級聯、5dB、雙邊帶噪聲系數，同時最大限度地減少外部元件數量。借助雙路徑，可支持天線極化。LNA路徑可通過串行外設接口 (SPI) 進行選擇。

數據手冊：*附件：Analog Devices Inc. ADMV4540-EVALZ評估板數據手冊.pdf

ADMV4540-EVALZ評估板包括預先安裝的ADMV4540 K波段正交解調器（采用LGA-48封裝）以及所有所需的外部元件。該評估板具有兩個射頻輸入（RFIN1和RFIN2），均可使用。基帶增益可通過VCTRL輸入 (VCTRL_BBVVAx) 進行控制。ADMV4540的四個輸出（QOUTP、QOUTN、IOPN和IOUTP）是交流耦合，每個通道都需要一個平衡-不平衡轉換器來組合差分信號。

Analog Devices Inc. ADMV4540-EVALZ評估板需要[SDP-S]（系統演示平臺串行）控制器板 (EVAL-SDP-CS1Z)，套件中未提供該板。SDP-S控制器板基于USB轉串口引擎，可通過USB 2.0高速端口連接PC。ADMV4540-EVALZ通過SDP-S板連接到PC的USB端口。借助分析、控制、評估 (ACE) 軟件，可簡化目標器件的編程。

特性

• 工作電壓：5V
• 易于訪問的測試點
• 用于CAL_1、CAL_3、RFIN1、RFIN2、EXT_REF、EXT_VT、SMA_5V、SMA_VCTRL、IN、IP、QN、QP和SMA_MUX的連接器
• LED狀態指示燈
• 關鍵元器件
  • [ADMV4540] K波段正交解調器
  • [ADM7172]CMOS低壓差線性穩壓器

必要設備

• [SDP-S]（系統演示平臺-串行）控制器板
• PC，帶可用 USB 端口
  • 分析 | 控制 | 評估 (ACE) 軟件
  • ADMV4540用ACE插件
• 2個低噪聲3.3VDC電源
• 射頻信號發生器
• 頻譜分析儀
• 低相位噪聲射頻信號發生器

設置示例 (RFIN1)

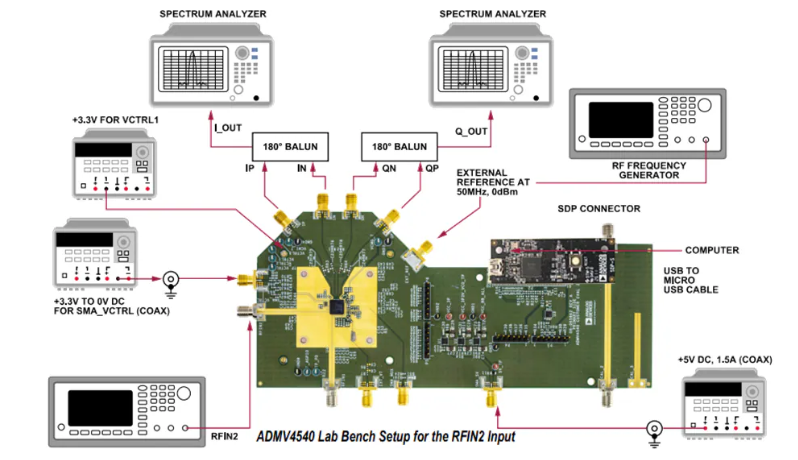

設置示例 (RFIN2)
