TPS62184 是一款同步雙相降壓 DC-DC 轉換器，適用于扁平電源 rails 的 Rails 中。它采用兩個相同的電流平衡相位運行，這些相位由峰值電流控制 可用于高度受限的應用。

該器件具有 4 V 至 17 V 的寬工作輸入電壓范圍，非常適合 適用于由多節鋰離子電池或 12V 電源軌供電的系統。6 A 的輸出電流為 由兩相連續提供，每相 3 A，允許使用扁平的外部 組件。相位異相工作，顯著降低了開關噪聲。

TPS62184 自動進入省電模式，以保持高效率，直至 負載非常輕。它還包含一個 Automatic Efficiency Enhancement （ AEE ?） 的整個占空比 范圍。
*附件：tps62184.pdf

該器件具有 Power Good 信號以及可調節的軟啟動功能。這 靜態電流通常為 28 μA，能夠在 100% 模式下運行，并且沒有占空比 即使在最低輸出電壓下也有限制。

TPS62184 采用小型 24 焊球、0.5 mm 間距 DSBGA 封裝。

特性

• 雙相平衡峰值電流模式
• 輸入電壓范圍：4 V 至 17 V
• 輸出電壓：
  • 0.9 V ≤ VOUT ≤ 1.8 V （6A）、
  • 1.8 V ≤ VOUT ≤ 2.5 V （5.5A）
  • 2.5 V ≤ VOUT ≤ 3.5 V （5A）
• 典型靜態電流為 28 μA
• 輸出電壓精度為 ±1%（PWM 模式）
• 自動效率增強 （AEE?）
• 相移作
• 自動省電模式
• 可調軟啟動
• 電源良好輸出
• 欠壓鎖定
• 打嗝過流保護
• 過溫保護
• 引腳對引腳兼容 TPS62180/2
• NanoFree? 2.10 mm × 3.10 mm DSBGA 封裝

參數

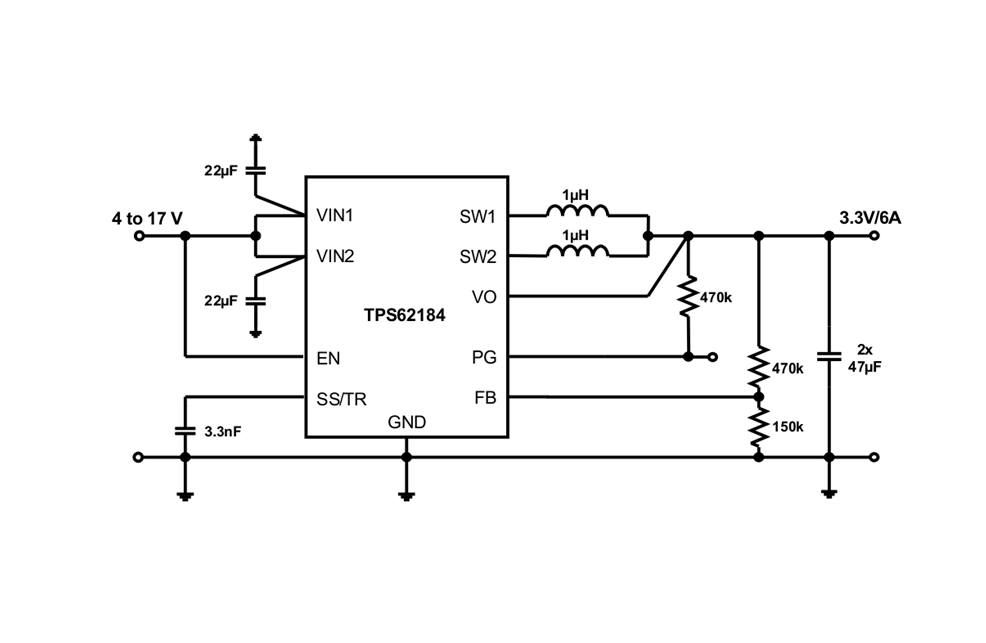

方框圖

1. 產品概述

• ?型號?：TPS62184
• ?制造商?：Texas Instruments
• ?類型?：4V至17V輸入，6A輸出，雙相降壓DC-DC轉換器
• ?特點?：雙相平衡峰值電流模式，適用于低剖面電源軌，高效率

2. 主要特性

• ?輸入電壓范圍?：4V至17V
• ?輸出電壓范圍?：0.9V至3.5V（6A），1.8V至2.5V（5.5A），2.5V至3.5V（5A）
• ?輸出電流?：連續6A
• ?靜態電流?：典型值28μA
• ?開關頻率?：自動調整，支持輕載下的省電模式
• ?保護功能?：欠壓鎖定、打嗝式過流保護、過溫保護

3. 功能亮點

• ?雙相平衡設計?：兩個相同的電流平衡相位，減少開關噪聲
• ? 自動效率增強（AEE?） ?：在整個負載電流和占空比范圍內保持高效率
• ?軟啟動?：可調軟啟動時間，防止啟動時的電流沖擊
• ?電源良好（PG）輸出?：指示輸出電壓是否達到標稱值

4. 應用領域

• ?低剖面POL供電?
• ?NVDC供電系統?
• ?雙/三節鋰離子電池供電設備?
• ?超便攜/嵌入式/平板電腦?
• ?計算網絡解決方案?
• ?微型服務器、SSD?

5. 設計指南

• ?輸出電壓編程?：通過FB引腳的分壓電阻網絡設置
• ?輸出濾波器選擇?：推薦的LC組合，確保穩定性和紋波要求
• ?電感選擇?：基于輸出電流和期望的紋波電流選擇
• ?輸出電容?：考慮紋波電壓、瞬態響應和穩定性要求
• ?布局與接地?：遵循推薦的布局指南，減少噪聲和干擾

6. 性能指標

• ?高效率?：在整個輸入電壓和負載范圍內保持高效率
• ?低靜態電流?：延長電池壽命，適用于便攜式設備
• ?快速瞬態響應?：適應快速變化的負載需求
• ?小封裝?：24引腳DSBGA封裝，尺寸2.10mm x 3.10mm

7. 封裝與尺寸

• ?封裝類型?：24引腳DSBGA（0.5mm間距）
• ?尺寸?：2.10mm x 3.10mm

8. 訂購信息

• 提供多種封裝和批量選項，具體信息請參考TI官方網站或聯系供應商

9. 技術支持

• ?文檔資源?：包括數據手冊、應用指南、參考設計等
• ?在線社區?：TI E2E?在線社區提供技術支持和問題解答

10. 注意事項

• ?熱設計?：確保足夠的散熱措施，防止過熱關斷
• ?輸入/輸出電容?：選擇合適的電容值和類型，以滿足性能要求
• ?元件布局?：遵循推薦的布局指南，減少電磁干擾和噪聲
