LMR14050 是一款 40V、5A 降壓型穩壓器，集成了高側 MOSFET。該器件具有 4V 至 40V 的寬輸入范圍，專為從工業到汽車的各種應用而設計，用于非穩壓電源的電源調節。穩壓器在休眠模式下的靜態電流為 40μA，專為電池供電系統而設計。在停機模式下，1μA 的超低電流可以進一步延長電池壽命。寬可調開關頻率范圍允許優化效率或外部元件尺寸。內部環路補償意味著用戶無需承擔繁瑣的環路補償設計任務。內部環路補償還最大限度地減少了器件的外部元件。一個精準的使能輸入可簡化穩壓器控制和系統電源排序。該器件還具有內置保護功能，例如逐周期電流限制、熱感應和因功率耗散過大而導致的關斷，以及輸出過壓保護。
*附件：lmr14050.pdf

特性

• 4V 至 40V 輸入范圍
• 5A 連續輸出電流
• 40μA 超低工作靜態電流
• 90mΩ 高側 MOSFET
• 75ns 最小接通時間
• 電流模式控制
• 可調開關頻率從 200kHz 到 2.5MHz
• 與外部時鐘的頻率同步
• 內部補償，易于使用
• 支持高占空比作
• 精確使能輸入
• 1μA 關斷電流
• 外部軟啟動
• 熱保護、過壓保護和短路保護
• 采用 PowerPAD? 封裝的 8 引腳 HSOIC

參數

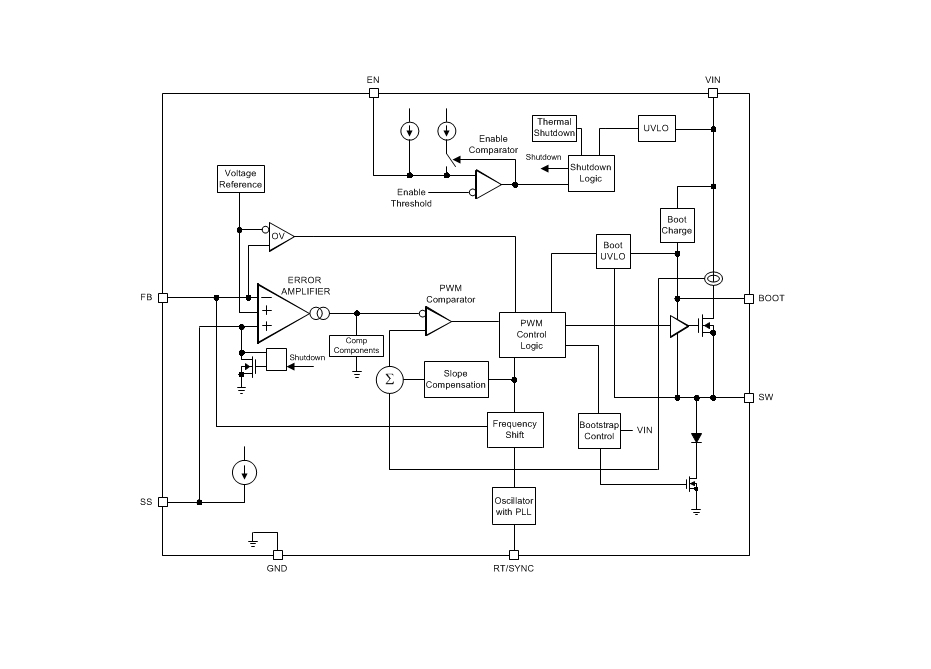

方框圖

1. 產品概述

• ?制造商?：Texas Instruments
• ?型號?：LMR14050
• ?類型?：降壓（Buck）DC-DC轉換器
• ?特點?：寬輸入范圍（4V至40V）、高效率、超低靜態電流、集成高側MOSFET、可調開關頻率

2. 主要規格

• ?輸入電壓范圍?：4V至40V
• ?輸出電壓?：可調
• ?輸出電流?：高達5A
• ?開關頻率?：200kHz至2.5MHz可調
• ?靜態電流?：40μA（典型值）
• ?關斷電流?：1μA（典型值）
• ?高側MOSFET導通電阻?：90m?（典型值）

3. 功能特性

• ?內部補償?：簡化外部電路設計
• ?高精度使能輸入?：支持系統電源排序
• ?軟啟動?：通過外部電容實現可編程軟啟動
• ?同步功能?：支持外部時鐘同步
• ?保護特性?：過溫保護、過壓保護、短路保護

4. 應用場景

• ?汽車電池管理?
• ?工業電源供應?
• ?電信和數據通信系統?
• ?電池供電系統?

5. 設計指南

• ?輸出電壓設置?：通過FB引腳的外部分壓電阻設置
• ?電感選擇?：根據負載電流和紋波要求選擇合適的電感值
• ?輸出電容?：選擇合適的電容值和ESR以滿足紋波和瞬態響應要求
• ?軟啟動電容?：根據所需的軟啟動時間選擇合適的電容值
• ?布局與接地?：遵循推薦的布局指南，確保良好的接地和散熱

6. 性能指標

• ?高效率?：在寬輸入電壓范圍和負載條件下保持高效率
• ?低靜態電流?：延長電池壽命，適合電池供電應用
• ?快速瞬態響應?：適應快速變化的負載需求
• ?小尺寸封裝?：8引腳HSOIC封裝，節省PCB空間

7. 封裝與訂購信息

• ?封裝類型?：HSOIC（8引腳）
• ?封裝尺寸?：4.9mm x 6mm
• ?訂購信息?：提供多種封裝和批量選項，具體參考TI的訂購指南

8. 支持與資源

• ?技術文檔?：包括數據手冊、應用指南和參考設計
• ?設計工具?：TI提供的設計工具可簡化電源設計流程
• ?社區支持?：TI E2E?在線社區提供技術支持和問題解答

9. 注意事項

• ?熱設計?：在高功率應用中，注意散熱設計以防止熱關斷
• ?輸入電容?：確保輸入電容足夠大，以穩定輸入電壓并減少紋波
• ?元件選擇?：所有外部元件需符合規格要求，以保證轉換器性能和可靠性
