TPS62743 是一款高效降壓轉換器，具有 360 nA 的典型超低靜態電流。該器件經過優化，可采用 2.2μH 電感器和 10μF 輸出電容器工作。該器件使用 DCS-Control?，以 1.2 MHz 的典型開關頻率工作。在省電模式下，該器件將輕負載效率擴展到 10μA 及以下的負載電流范圍。TPS62743 提供 300 mA 的輸出電流。一旦啟動，該器件可在低至 2.0 V 的輸入電壓范圍內工作。這允許直接從單個 Li-MnO作器件2紐扣電池。

TPS62743 提供 8 個介于 1.2V 和 3.3V 之間的可編程輸出電壓，可通過三個選擇引腳進行選擇。TPS62743 經過優化，使用小型輸出電容器提供低輸出電壓紋波和低噪聲。一旦輸入電壓接近輸出電壓，該器件就會進入 No Ripple 100% 模式，以防止輸出紋波電壓增加。在這種工作模式下，器件停止開關并打開高壓側 MOSFET 開關。
*附件：tps62743.pdf

特性

• 輸入電壓范圍 V在從 2.15 V 到 5.5 V
• 啟動后，輸入電壓范圍低至 2.0 V
• 輸出電流
  • TPS62743 300 mA
  • TPS627431 400 mA
• 360nA 工作靜態電流
• 在 10μA 輸出電流下效率高達 90%
• 省電模式作
• 可選輸出電壓
  • 1.2 V 至 3.3 V 之間的 8 個電壓選項
• 輸出電壓放電
• 低輸出電壓紋波
• 自動轉換至無紋波 100% 模式
• 射頻友好型 DCS-Control?
• 總解決方案尺寸 < 10 mm^2^
• 小型 1.6mm × 0.9mm、8 焊球 WCSP 封裝

參數

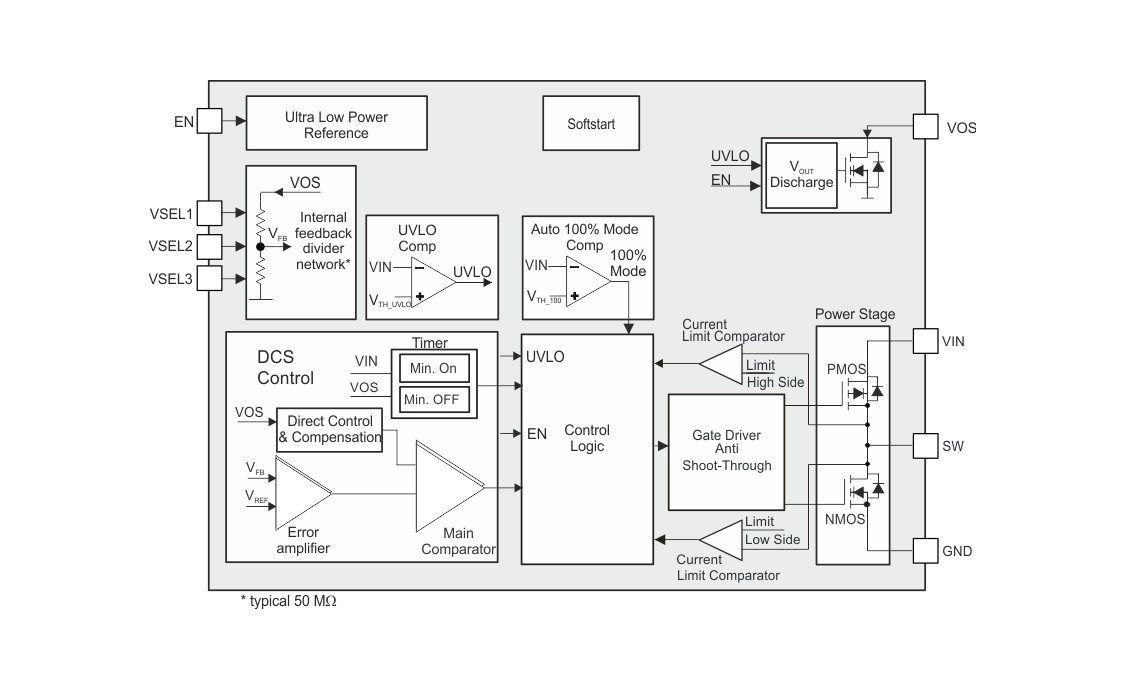

方框圖

1. 產品概述

• ?制造商?：Texas Instruments
• ?型號?：TPS62743
• ?類型?：高頻降壓轉換器，超低靜態電流
• ?特點?：采用DCS-Control?拓撲，支持從微安級負載到高負載的高效轉換

2. 主要特性

• ?超低靜態電流?：典型值為360nA
• ?高頻開關?：固定頻率約1.2MHz
• ?寬輸入電壓范圍?：2.0V至5.5V
• ?可調輸出電壓?：1.2V至3.3V，通過VSEL引腳選擇
• ?自動100%模式?：當輸入電壓接近輸出電壓時，自動進入無紋波模式
• ?多種保護功能?：過壓保護、欠壓鎖定、短路保護

3. 應用場景

• ?便攜式設備?：如智能手機、平板電腦、可穿戴設備等
• ?RF電路供電?：需要低紋波電壓的應用
• ?微控制器電源?：對電源效率和穩定性要求高的嵌入式系統

4. 功能描述

• ? DCS-Control? ?：結合滯環控制和電壓模式控制的優點，實現快速負載瞬態響應和低輸出紋波
• ?電源保存模式?：在輕載時自動進入PFM模式，降低靜態電流
• ?輸出電壓放電?：關閉時自動放電輸出電容，簡化啟動序列
• ?軟啟動?：內部軟啟動功能，防止啟動時的電流沖擊

5. 設計指南

• ?輸出濾波組件選擇?：推薦使用低ESR的陶瓷電容器和小型電感器
• ?布局建議?：保持輸入電容靠近VIN和GND引腳，輸出電容靠近SW引腳，以最小化噪聲和干擾
• ?啟動和軟啟動時間?：考慮輸出電容大小對軟啟動時間的影響

6. 性能指標

• ?高效率?：在寬負載范圍內保持高效率
• ?低輸出紋波?：適合對電源噪聲敏感的應用
• ?快速瞬態響應?：支持快速變化的負載需求

7. 封裝與訂購信息

• ?封裝類型?：8引腳DSBGA（球柵陣列）
• ?封裝尺寸?：小型封裝，適合高密度PCB設計
• ?訂購信息?：提供多種封裝選項和批量訂購信息

8. 支持與資源

• ?技術文檔?：包括數據手冊、應用指南和參考設計
• ?設計工具?：TI提供Web工具，幫助簡化設計流程
• ?社區支持?：TI E2E?在線社區提供技術支持和問題解答

9. 注意事項

• ?熱設計?：在高功率密度設計中，注意散熱問題
• ?電磁兼容性?：合理布局和接地，以減少電磁干擾
• ?元件選擇?：確保所有外部元件符合規格要求，以保證轉換器性能
