1. 產品概述

TLV627432是一款高效率降壓轉換器，具有超低靜態電流特性，適用于低功耗應用。其輸入電壓范圍為2.15V至5.5V，輸出電流可達400mA，并提供八種可選輸出電壓（1.2V至3.3V）。

2. 關鍵特性

• ?超低靜態電流?：典型值為360nA，有助于延長電池壽命。
• ?高效率?：在10μA輸出電流下可達90%，適用于低功耗設備。
• ?可編程輸出電壓?：通過三個選擇引腳實現八種輸出電壓選擇。
• ?小封裝?：采用1.57mm x 0.88mm的8引腳WCSP封裝，節省空間。
• ?RF友好?：采用DCS-Control?技術，減少輸出電壓紋波，適合與RF電路配合使用。
• ?自動無紋波100%模式?：當輸入電壓接近輸出電壓時，自動進入無紋波100%模式，防止輸出電壓紋波增加。

3. 應用領域

• ?可穿戴設備?
• ?健身追蹤器?
• ?智能手表?
• ?健康監測設備?
• ?低功耗藍牙、RF4CE、Zigbee等無線設備?
• ?能量收集應用?

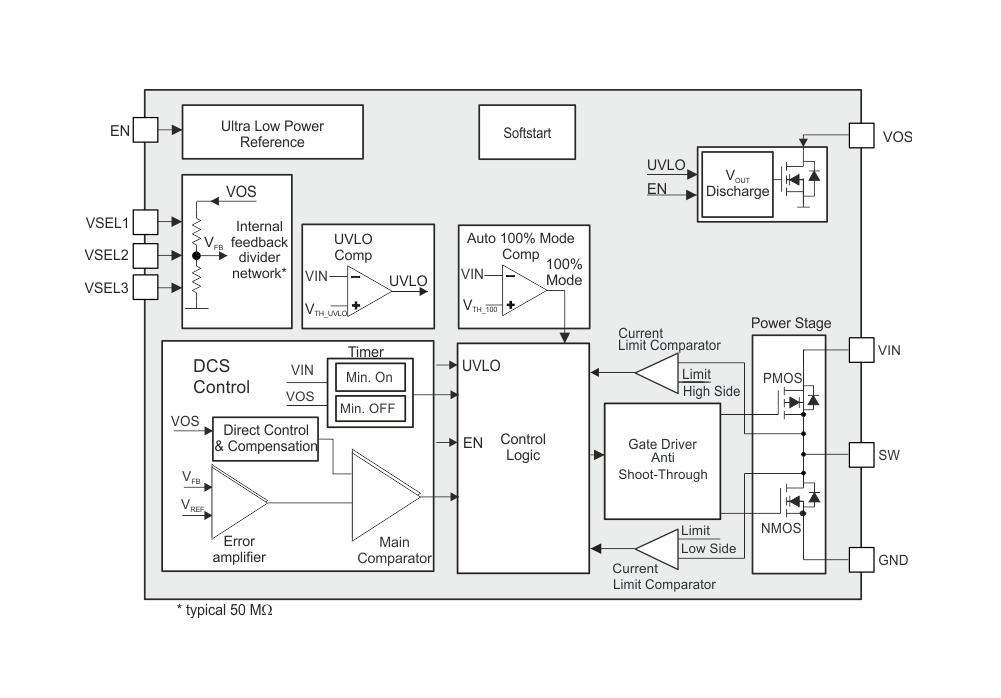

4. 功能描述

• ? DCS-Control? ?：結合遲滯控制和電壓模式控制的優點，提供快速瞬態響應和低輸出電壓紋波。
• ?省電模式?：在輕載條件下自動進入省電模式，提高輕載效率。
• ?輸出電壓放電?：當使能引腳拉低或發生欠壓鎖定時，自動放電輸出電壓。
• ? 欠壓鎖定（UVLO） ?：防止在低輸入電壓下誤操作。
• ?短路保護?：集成高側和低側MOSFET的電流限制，防止過載或短路損壞。

5. 電氣特性

• ?輸入電壓范圍?：2.15V至5.5V。
• ?輸出電壓范圍?：1.2V至3.3V（可編程）。
• ?開關頻率?：典型值為1.2MHz。
• ?靜態電流?：典型值為360nA（非切換狀態下）。
• ?關斷電流?：最大值為1μA。
• ? 熱阻（RθJA） ?：103°C/W（8引腳WCSP封裝）。

6. 封裝和尺寸

• ?8引腳WCSP封裝?：1.57mm x 0.88mm。

7. 典型應用電路

文檔提供了詳細的典型應用電路圖，包括輸入電容、輸出電容、電感、電阻等元件的選型和設計步驟。建議使用推薦的元件值以確保最佳性能。

8. 布局和設計指南

• ?布局建議?：強調輸入和輸出電容的旁路、關鍵信號的走線、熱管理等方面的布局考慮。
• ?設計步驟?：包括輸出電壓設置、電感選擇、輸出電容選擇等。
• ?PCB布局示例?：提供了推薦的PCB布局圖，以幫助用戶實現最佳性能。

9. 文檔和支持

• ?技術文檔?：包括數據手冊、應用筆記等，提供詳細的產品信息和應用指導。
• ?設計工具?：支持使用TI的設計工具進行電路設計和優化。
• ?社區資源?：提供TI E2E在線社區支持，方便工程師交流和獲取幫助。

10. 安全警示

• ?靜電放電（ESD）保護?：提醒用戶注意靜電放電可能對器件造成的損害，并建議采取適當的預防措施。

*附件：tlv627432.pdf
