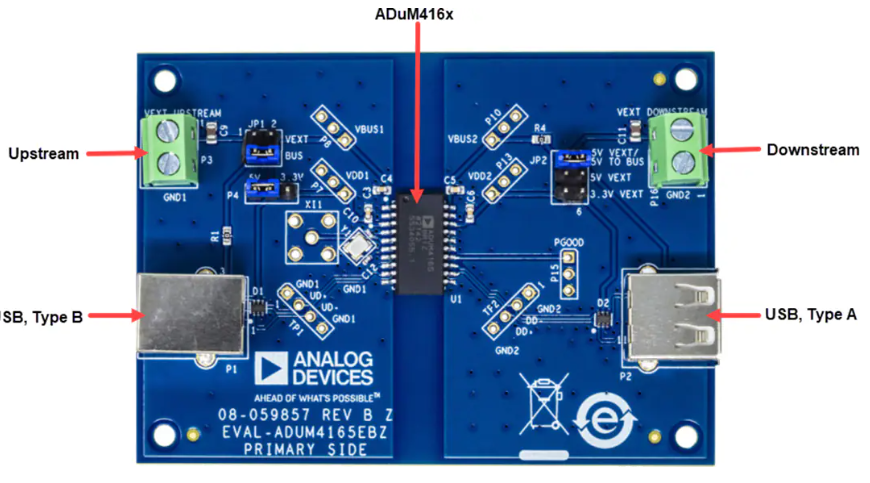

Analog Devices Inc. ADuM4165和ADuM4166 USB 2.0端口隔離器采用iCoupler? 技術，可根據需要動態支持所有USB 2.0數據速率，不論是低速 (1.5 Mbps)、全速 (12 Mbps) 或高速 (480 Mbps) 。ADuM4165和ADuM4166支持主機隔離，具有自動速度協商和外設隔離功能。高速數據經過重新配置，可減少抖動，需要外部時鐘信號或晶體輸入。ADuM4165在上行側支持時鐘或晶體輸入，ADuM4166在下行側支持時鐘或晶體輸入，提供兩個選項，最適合系統設計。Analog Devices Inc. ADuM4165和ADuM4166 USB 2.0端口隔離器采用SOIC-20寬體封裝，工作溫度范圍為-55°C至+125°C。

數據手冊：*附件：Analog Devices Inc. ADuM4165和ADuM4166 USB 2.0端口隔離器數據手冊.pdf

特性

• USB 2.0信號傳輸，可自動檢測低速、全速和高速連接
  • 數據速率：1.5Mbps、12 Mbps和480Mbps
• 用于上行或下行端口的雙向USB隔離器
  • 重新驅動和高速數據重定時可實現輸入抖動消除和張開的眼圖
  • 靈活的時鐘輸入選項
• 每側4.5V至5.5V VBUSx 或3.0V至3.6V工作電壓
  • 空閑、低速或全速模式電源電流：21mA（典型值）
  • 空閑、高速模式電源電流：48mA（典型值）
• USB 2.0掛起 (L2) 或斷開時，超低功耗待機
  • 低功耗待機上行電源電流：1.7mA（典型值）
  • 低功耗待機下行電源電流：20μA（典型值）
• 共模瞬態抑制：50kV/μs
• ±8000V IEC 61000-4-2 ESD保護（整個隔離柵）
• 通過CISPR32/EN55032 B類輻射標準
• 安全和法規批準
  • UL：5700V rms ，持續1分鐘，符合UL 1577標準
  • CSA元件認可通知5A
    • IEC 62368-1、IEC 61010-1和IEC 60601?1
  • VDE符合性證書
    • DIN V VDE V 0884-11 (VDE V 0884-11)：2017-01
    • VIORM = 849 VPEAK
• 工作溫度范圍：-55°C至+125°C
• 20引腳寬體，具有增大的8.3mm電氣間隙與爬電距離

應用

• USB外設、USB主機和USB集線器隔離
• 電氣測試與測量設備
• 醫療設備和集成PC
• 工業PC和隔離式USB端口，用于調試或升級
• USB隔離器模塊和USB電纜隔離器

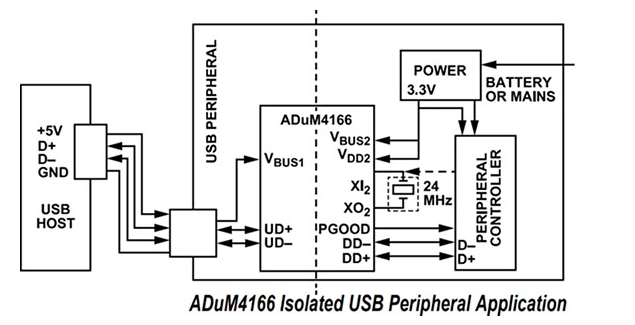

典型應用電路

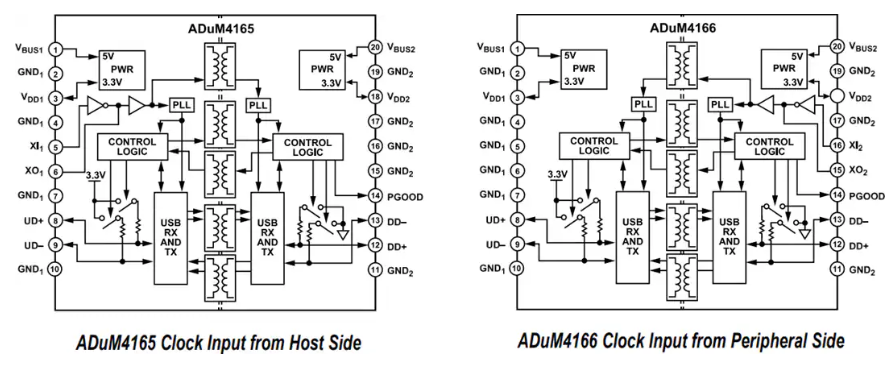

框圖

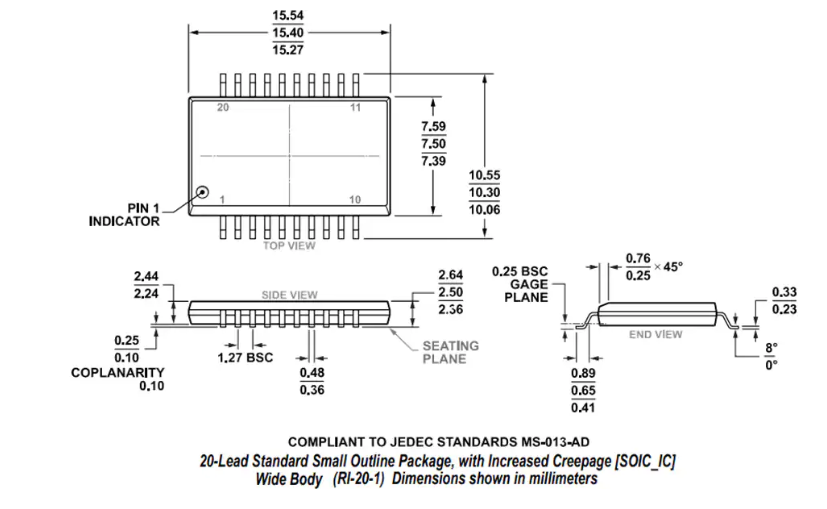

封裝外形
