      Analog Devices / Maxim Integrated MAX33076E高速四通道RS-422/RS-485接收器數據手冊

      科技觀察員 ? 2025-06-23 11:24 ? 次閱讀

      Analog Devices MAX33076E高速四通道RS-422/RS-485接收器具有高CMR（共模范圍、高故障保護和高ESD特性，適用于惡劣的電氣環境。該器件的工作電源電壓范圍為+3.3V或+5.0V。當兩個節點之間的接地層存在來自電機或其他噪聲源的較大差異或較大外部干擾時，±25V高CMR有助于接收消息。MAX33076E提供±65V擴展故障保護，保護數據線路免受本地電源意外短路的影響。此外，±25kV高ESD HBM（人體模型）可保護數據線路在生產過程或現場免受ESD沖擊。

      數據手冊：*附件：Analog Devices ， Maxim Integrated MAX33076E高速四通道RS-422，RS-485接收器數據手冊.pdf

      Analog Devices MAX33076E高速四通道RS-422/RS-485接收器具有真正的故障電路，當接收器輸出短路、開路或連接中斷的傳輸線路（所有驅動器禁用）時，接收器輸出處于高電平狀態。

      MAX33076E上的G和Δ引腳分別配置為高電平有效和低電平有效，并啟用或禁用輸出。該器件與MAX3095-96 接收器引腳兼容。

      MAX33076E采用16引腳SOIC或QSOP封裝，額定溫度范圍為-40°C至+125°C。

      特性

      • 集成保護提高穩健性
        • ±65V故障容限四路接收器線路
        • ±25kV ESD HBM
        • 共模范圍：±25V
        • 真正故障保護接收器可防止接收器輸入短路或開路事件的故障轉換
        • 工作溫度范圍：-40°C至+125°C
      • 行業標準，便于升級
        • 16引腳SOIC和QSOP封裝
        • 引腳分配與行業標準[MAX3095-96接收器]兼容
        • 電源電壓：+3.3V或+5.0V
        • 數據速率選項：20Mbps或35Mbps

      應用

      • 電機控制器
      • 電信設備
      • 電網設備
      • CNC機床
      • 激光模塊

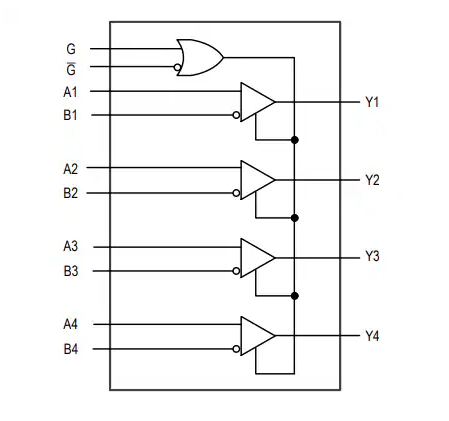

      框圖

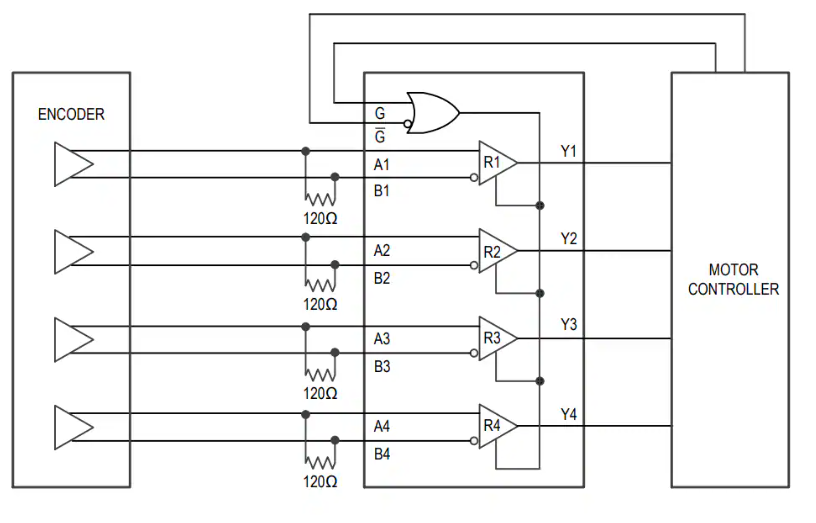

      典型應用電路
