TPS50601A-SP 是一款抗輻射 7V、6A 同步降壓轉換器，通過高效率并集成高側和低側 MOSFET 來針對小型設計進行優化。通過電流模式控制進一步節省空間，從而減少元件數量，并實現高開關頻率，從而減少電感器的占用空間。這些器件采用超小型、熱增強型 20 引腳陶瓷扁平封裝。

輸出電壓啟動斜坡由 SS/TR 引腳控制，允許作為獨立電源或在跟蹤情況下運行。通過正確配置 enable 和 open drain power good 引腳，也可以進行電源排序。此外，TPS50601A-SP 可配置為主從模式，以提供高達 12A 的輸出電流。
*附件：tps50601a-sp.pdf

高側 FET 上的逐周期電流限制可在過載情況下保護器件，并通過低側拉電流限制來防止電流失控。還有一個低側灌電流限制，可關閉低側 MOSFET，以防止反向電流過大。當芯片溫度超過熱關斷溫度時，熱關斷功能將禁用該器件。

特性

• 5962-10221:
  • 抗輻射強度高達 TID 100 krad（Si）
  • 無 ELDRS 100 克拉德 （Si） – 10 毫拉德 （Si）/秒
  • 單 lhup （SEL） 對LET = 75 MeV-cm 的免疫力 ^2^ /毫克
  • SEB 和 SEGR 對 75 MeV-cm 的免疫力 ^2^ /mg，可用的 SOA 曲線
  • 提供 SET/SEFI 橫截面圖
• 峰值效率：96.6% （V O = 3.3 V）
• 集成 58mΩ/50mΩ MOSFET
• 電源軌：VIN 上 3 至 7 V
• 6A 最大輸出電流
• 靈活的開關頻率選項：
  • 100kHz 至 1MHz 可調內部振蕩器
  • 外部同步能力：100 kHz 至 1 MHz
  • 同步引腳可配置為 500kHz 輸出，用于主/從應用
• 0.804V ±1.5% 基準電壓源過熱、輻射以及線路和負載調節
• 單調啟動至預偏置輸出
• 通過外部電容器實現可調節軟啟動
• 用于電源排序的輸入使能和電源就緒輸出
• 用于欠壓和過壓的電源良好輸出監視器
• 可調輸入欠壓鎖定 （UVLO）
• 20 引腳超小型、熱增強型陶瓷扁平封裝 （HKH），適用于太空應用

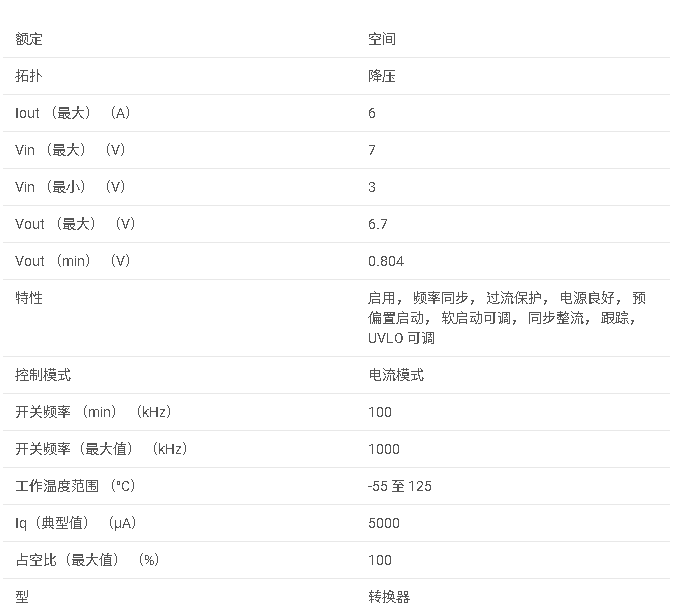

參數

方框圖

1. 產品概述

• ?制造商?：Texas Instruments
• ?型號?：TPS50601A-SP
• ?類型?：7V, 6A同步降壓（Buck）轉換器

2. 主要特性

• ?輸入電壓范圍?：3V至7V
• ?輸出電壓?：可調
• ?最大輸出電流?：6A
• ?開關頻率?：100kHz至1MHz，可調
• ?集成MOSFET?：PMOS高側，NMOS低側
• ?保護功能?：過壓保護（OVP）、過流保護、熱關斷
• ?啟動特性?：安全單調啟動，內部上拉電流源
• ?軟啟動/跟蹤?：SS/TR引腳支持慢啟動和電源排序
• ?電源良好指示?：PWRGD引腳，帶滯回

3. 功能描述

• ?控制模式?：固定頻率，峰值電流模式控制
• ?電壓參考?：內部精密電壓參考
• ?輸出調整?：通過VSENSE引腳和電阻分壓器設置輸出電壓
• ?安全啟動?：防止低側MOSFET對預偏置輸出放電
• ?誤差放大器?：跨導誤差放大器，頻率補償網絡
• ?斜坡補償?：防止次諧波振蕩
• ?使能/UVLO?：EN引腳控制，可調UVLO閾值
• ?同步/外部時鐘?：SYNC引腳支持外部時鐘同步

4. 應用場景

• ?需要高效電源轉換的應用?
• ?空間受限的應用?
• ?需要高電流輸出的應用?

5. 典型應用電路

• ?降壓轉換器?：提供詳細的電路原理圖、設計步驟和元件選擇指南
• ?并聯操作?：支持主從模式并聯，提供12A輸出電流

6. 性能曲線

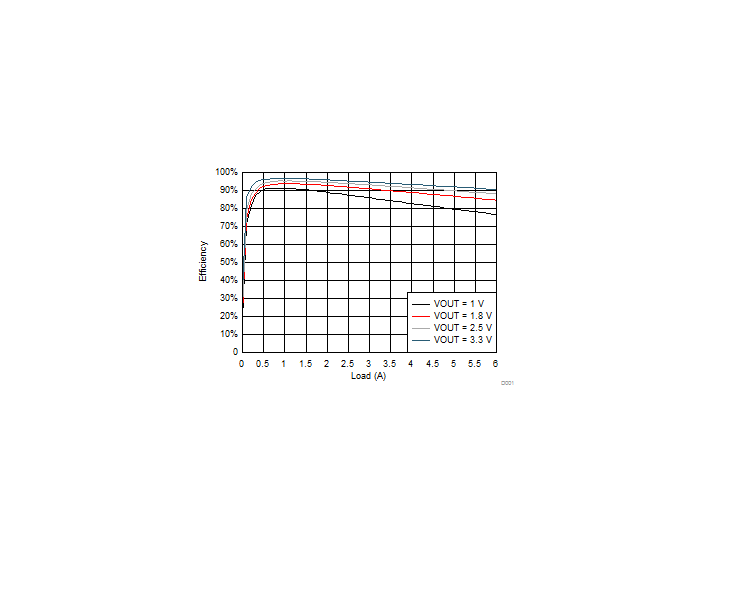

• ?效率曲線?：展示不同輸入電壓和負載電流下的效率
• ?電壓參考溫度特性?：展示電壓參考隨溫度的變化
• ?振蕩器頻率溫度特性?：展示內部振蕩器頻率隨溫度的變化

7. 設計指南

• ?元件選擇?：提供電感、電容、電阻等元件的選擇指南
• ?PCB布局?：給出PCB布局建議，以最小化噪聲和干擾
• ?補償設計?：提供頻率補償電路設計和計算步驟

8. 封裝與訂購信息

• ?封裝類型?：CFP（HKH）-20引腳
• ?訂購選項?：提供多種封裝和溫度等級選項

9. 支持文檔與工具

• ?技術文檔?：包括數據手冊、應用指南和參考設計
• ?設計工具?：推薦使用TI的WEBENCH? Power Designer進行設計仿真
• ?社區資源?：TI E2E?在線社區提供技術支持和問題解答

10. 注意事項

• ?元件選擇?：確保所選元件符合規格要求，以保證系統性能
• ?PCB布局?：遵循布局指南，以減少噪聲和干擾
• ?熱管理?：確保足夠的散熱措施，避免設備過熱
