LM46001-Q1 穩壓器是一款易于使用的同步降壓 DC-DC 轉換器，能夠在 3.5 V 至 60 V 的輸入電壓范圍內驅動高達 1 A 的負載電流。LM46001-Q1 在非常小的解決方案尺寸中提供卓越的效率、輸出精度和壓差。擴展系列提供 0.5A 和 2A 負載電流選項，采用引腳對引腳兼容封裝。采用峰值電流模式控制，以實現簡單的控制環路補償和逐周期電流限制。可編程開關頻率、同步、電源正常標志、精密使能、內部軟啟動、可擴展軟啟動和跟蹤等可選功能為廣泛的應用提供了一個靈活易用的平臺。輕負載下的不連續導通和自動降頻提高了輕負載效率。該系列需要很少的外部元件，引腳排列允許簡單、最佳的 PCB 布局。保護功能包括熱關斷、V抄送欠壓鎖定、逐周期電流限制和輸出短路保護。LM46001-Q1 器件采用 16 引腳 HTSSOP （PWP） 封裝（6.6 mm × 5.1 mm × 1.2 mm），引腳間距為 0.65 mm。該器件與 LM4360x 和 LM4600x 系列引腳對引腳兼容。LM46001A-Q1 版本針對 PFM作進行了優化，推薦用于新設計。
*附件：lm46001-q1.pdf

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C 工作結溫
• 24μA 穩壓靜態電流
• 輕負載時效率高（DCM 和 PFM）
• 經過 EN55022/CISPR 22 EMI 標準測試
• 集成同步整流
• 可調頻率范圍：200 kHz 至 2.2 MHz（默認 500 kHz）
• 頻率與外部時鐘同步
• 內部補償
• 與陶瓷、聚合物、鉭和鋁電容器的幾乎任何組合都保持穩定
• Power-Good 標志
• 軟啟動至預偏置負載
• 內部軟啟動：4.1 ms
• 通過外部電容器實現可延長的軟啟動時間
• 輸出電壓跟蹤能力
• Precision Enable 對系統 UVLO 進行編程
• 具有 Hiccup 模式的輸出短路保護
• 過熱熱關斷保護

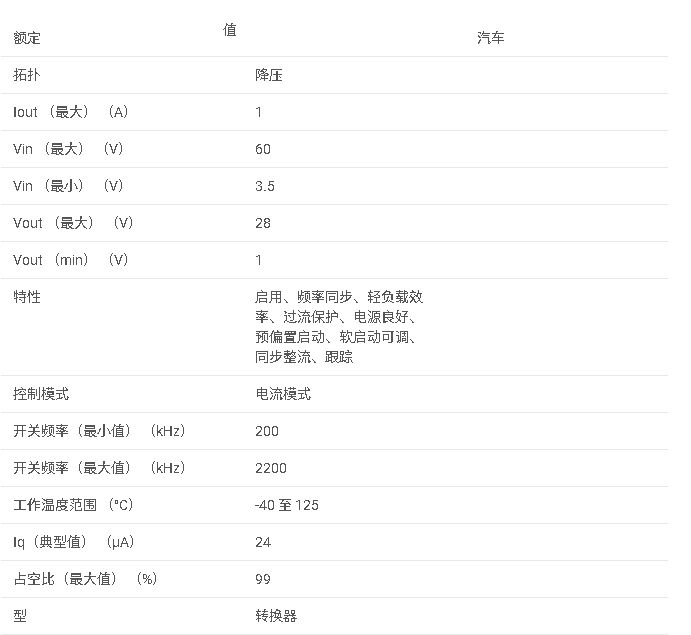

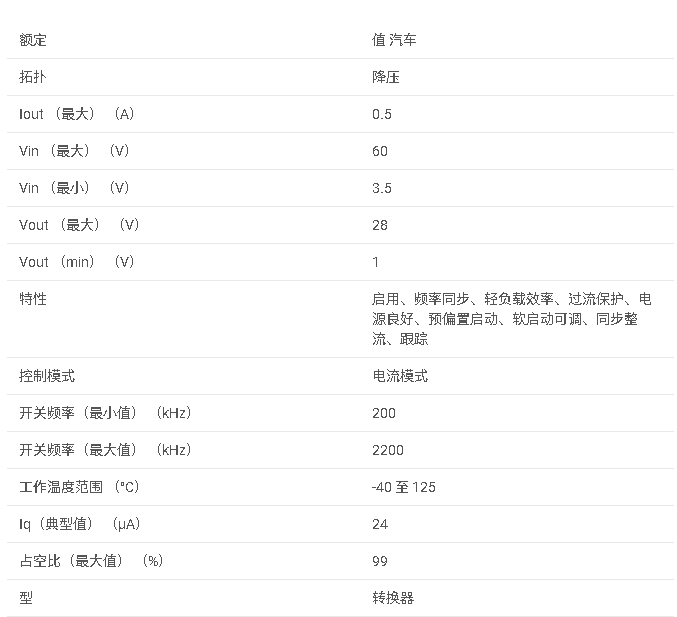

參數

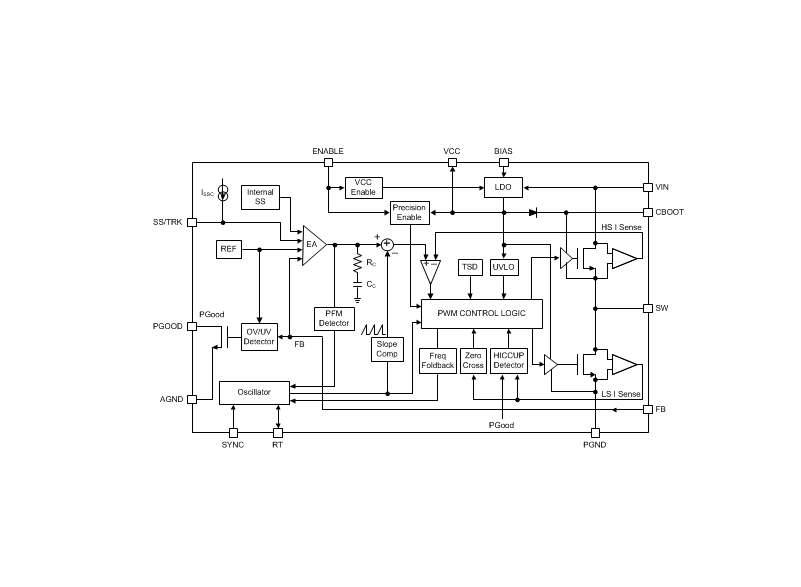

方框圖

1. 產品概述

• ?產品名稱?：LM46001-Q1
• ?制造商?：Texas Instruments
• ?類型?：同步降壓DC-DC轉換器
• ?特點?：易于使用，高效率，熱性能優異，支持寬輸入電壓范圍（3.5V至60V），最大輸出電流1A，提供多種保護功能。

2. 電氣特性

• ?輸入電壓范圍?：3.5V至60V
• ?輸出電壓范圍?：可調，通過反饋電阻分壓器設置
• ?最大輸出電流?：1A
• ?開關頻率?：可編程，范圍200kHz至2.2MHz，默認500kHz
• ?效率?：高效率，特別是在輕載條件下通過PFM模式實現
• ?保護功能?：過溫關斷、UVLO、逐周期電流限制、短路保護（打嗝模式）

3. 功能特性

• ?固定頻率峰值電流模式控制?：支持連續導通模式（CCM）和不連續導通模式（DCM），輕載時自動切換至PFM模式。
• ?內部補償?：減少外部元件數量，設計更簡單。
• ?可調輸出電壓?：通過外部電阻分壓器設置。
• ?軟啟動和電壓跟蹤?：可選外部軟啟動電容，支持輸出電壓跟蹤外部電壓斜坡。
• ?同步時鐘?：可與外部時鐘同步，范圍200kHz至2.2MHz。
• ?電源良好（PGOOD）標志?：指示輸出電壓是否在規定范圍內。

4. 應用場景

• ?典型應用?：適用于需要將較高DC電壓轉換為較低DC電壓的場景，如便攜式設備、工業控制、通信設備等。
• ?可選功能?：包括精密使能、VCC欠壓鎖定、可編程軟啟動、輸出電壓跟蹤、可編程開關頻率、時鐘同步和電源良好指示等，滿足不同系統設計需求。

5. 設計指南

• ?外部元件選擇?：包括輸入電容、輸出電容、電感、反饋電阻分壓器、軟啟動電容等，具體選擇需根據輸入電壓、輸出電壓、負載電流等參數確定。
• ?PCB布局建議?：強調了高頻旁路電容的放置、地平面的使用、熱管理等方面的布局指導，以優化電源轉換性能、熱性能和EMI性能。

6. 性能曲線

• ?效率曲線?：展示了不同輸入電壓和負載條件下的效率。
• ?輸出電壓調節曲線?：展示了輸出電壓隨負載變化的穩定性。
• ?掉電曲線?：展示了在輸入電壓接近輸出電壓時的性能。
• ?EMI曲線?：包括輻射EMI和傳導EMI曲線，展示了轉換器的電磁干擾性能。

7. 封裝與訂購信息

• ?封裝類型?：HTSSOP（PWP）16引腳封裝
• ?訂購信息?：提供了多種訂購選項，包括不同封裝尺寸和卷帶選項。

8. 支持與文檔

• ?設計工具?：推薦使用WEBENCH? Power Designer進行設計，提供定制化電路圖和材料清單。
• ?社區資源?：提供TI E2E?在線社區支持，方便工程師之間交流和解決問題。
• ?文檔更新通知?：可通過TI網站注冊接收文檔更新通知。

9. 注意事項

• ?靜電放電保護?：設備內置ESD保護有限，存儲或處理時需采取防靜電措施。
• ?熱管理?：使用時需注意熱管理，確保結溫不超過最大允許值。
• ?設計驗證?：用戶需自行驗證和測試設計，確保滿足應用需求。
